本發明涉及大口徑地基望遠鏡清洗技術領域，具體涉及一種應用于大口徑反射鏡的清洗可調密封裝置。

背景技術：

隨著天文和航天技術的發展，各國競相研究大口徑望遠鏡來觀測極遙遠、極暗弱的天體。這些天體的觀測除了需要望遠鏡具有大口徑的主反射鏡外，還需要反射鏡具有極高的反射率。而主反射鏡在觀測時直接裸露在大氣中，容易受到大氣塵埃、露水、自然界的灰塵等污染源的侵蝕，難以長時間保持良好的集光能力與分辨率，因此需要定期對鏡面進行清洗。

目前大型天文望遠鏡主要有干冰清潔方式以及清洗劑清潔方式，干冰的清洗原理是利用固體干冰顆粒高速運動產生的沖擊力，結合干冰本身極低溫使污穢龜裂以及升華所產生的膨脹，來實現物體表面污染物的去除。由于主反射鏡通常與鏡室存在一定縫隙，高速干冰顆粒有可能通過縫隙進入鏡室，對鏡室內部液壓或電子器件造成損傷，同時在干冰升華后會將污染物留在鏡室。清洗劑的清洗原理是在反射鏡噴清洗劑進行清洗。同樣，這種方法有可能使清洗劑通過主反射鏡與鏡室的縫隙進入鏡室，對鏡室內部的液壓或電子器件造成損傷。

技術實現要素：

本發明為解決現有對大口徑望遠鏡的清洗過程中容易造成對鏡室內部液壓或電子器件造成損傷，并在污染物殘留在鏡室等問題，提供一種用于大口徑反射鏡的可調清洗密封裝置。

大口徑反射鏡的可調清洗密封裝置，其技術方案是，由內孔密封機構與外圈密封機構構成。所述的內孔密封機構由頂部固定環、上擋板、下?lián)醢濉⑾聯醢骞潭ōh(huán)、密封圈固定環、內孔密封圈、調整螺釘固定環、調整螺釘構成；所述的頂部固定環固定在中心孔處的鏡筒中，所述的上擋板固定在頂部固定環上，所述下?lián)醢逋ㄟ^下?lián)醢骞潭ōh(huán)固定在鏡室，所述的內孔密封圈與密封圈固定環連接，所述的下?lián)醢骞潭ōh(huán)、密封圈固定環與調整螺釘固定環依次連接。所述的外圈密封機構由外環擋板、可調支撐柱組成；所述的外環擋板由頂板、底板、加強結構、外圈密封圈構成；所述的可調支撐柱由導向軸、調整螺母、頂蓋、止動擋環、上套筒、連接板、下套筒、彈簧、底座組成；所述的頂板與底板連接；所述加強結構分別連接在頂板與底板連接處；所述的導向軸與調整螺母螺紋連接；所述的頂蓋固定在導向軸頂端；所述的止動擋環固定在導向軸上，所述的上套筒固定在連接板上，所述的彈簧套在導向軸上兩端分別與下套筒、底座接觸；所述可調支撐柱通過連接板與底板連接；

本發明的有益效果：本發明所述清洗裝置應用于地基大口徑望遠鏡的清洗，對清洗過程中的鏡室內部液壓或電子元器件起到保護作用。本發明所述的密封裝置需在望遠鏡正常工作時脫離鏡面，在清洗時進行密封，故設計成可調裝置；另一方面，在主反射鏡外圈以及內孔均存在與鏡室的縫隙，故在設計時應分別有外圈內孔兩處密封裝置。具體存在以下優點：

一、內孔密封機構采用雙層擋板設計，有效防止污染物進入鏡室內部。

二、內孔密封裝置采用較長的調整螺釘，結構緊湊，使得使用者可在主反射鏡內孔較小空間內對密封裝置進行上升或下降的調節，從而達到內孔密封圈脫離主反射鏡或壓緊主反射鏡的目的。

三、外圈密封裝置采用彈簧與調整螺母對外圈密封圈距離主反射鏡面的高度進行調節，充分利用主反射鏡與鏡室縫隙空間，結構簡單緊湊，可靠性高。

附圖說明

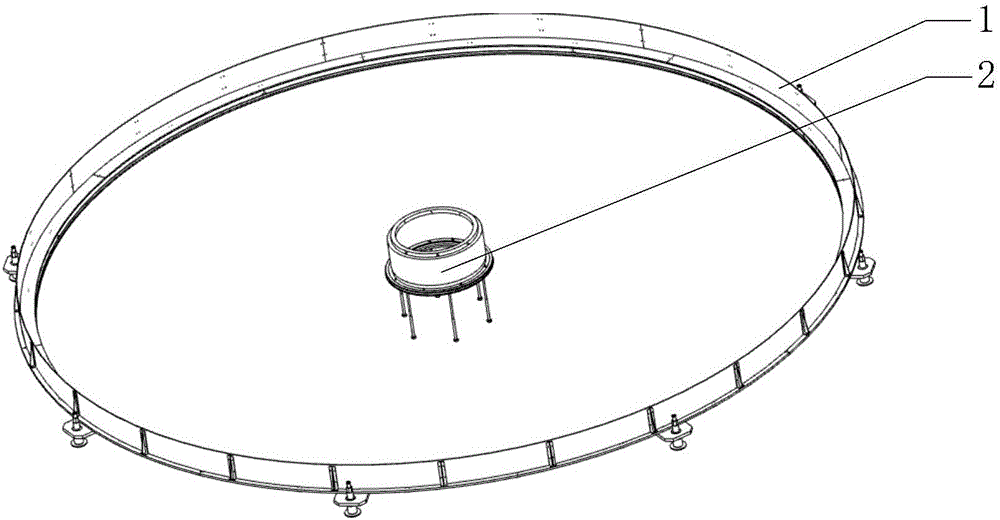

圖1為本發明所述的大口徑反射鏡可調清洗密封機構的內孔密封機構和外圈密封機構；

圖2為本發明所述的大口徑反射鏡可調清洗密封機構的內孔密封機構半剖視圖；

圖3為本發明所述的大口徑反射鏡可調清洗密封機構的外圈外環擋半剖視圖；

圖4為本發明所述的大口徑反射鏡可調清洗密封機構的外圈可調支撐柱半剖視圖。

圖中：1、內孔密封機構，2、外圈密封機構，3、頂部固定環，4、上擋板，5、下?lián)醢澹?、下?lián)醢骞潭ōh(huán)，7、密封圈固定環，8、內孔密封圈，9、調整螺釘固定環，10、調整螺釘，11頂板，12、底板，13、加強結構，14、外圈密封圈，15、導向軸，16、調整螺母，17、頂蓋，18、止動擋環，19、上套筒，20、連接板，21、下套筒，22、彈簧，23、底座。

具體實施方式

具體實施方式一、結合圖1至圖4說明本實施方式，用于大口徑反射鏡的可調清洗密封裝置，包括內孔密封機構1與外圈密封機構2。內孔密封機構1由頂部固定環3、上擋板4、下?lián)醢?、下?lián)醢骞潭ōh(huán)6、密封圈固定環7、內孔密封圈8、調整螺釘固定環9、調整螺釘10構成；所述的頂部固定環3固定在主反射鏡中心孔處的鏡筒外側，所述的上擋板4固定在頂部固定環3上，所述下?lián)醢?通過下?lián)醢骞潭ōh(huán)6固定在鏡室，所述的內孔密封圈8與密封圈固定環7連接，所述的下?lián)醢骞潭ōh(huán)6、密封圈固定環7與調整螺釘固定環9依次連接，所述的調整螺釘10為多個，通過螺紋連接在調整螺釘固定環9的螺紋孔上，且在調整螺釘10頂端用卡環卡死。

外圈密封機構2由圖3所示的外環擋板、圖4所示的可調支撐柱組成；所述的外環擋板由頂板11、底板12、加強結構13和外圈密封圈14構成；

所述可調支撐柱為多個，由導向軸15、調整螺母16、頂蓋17、止動擋環18、上套筒19、連接板20、下套筒21、彈簧22和底座23組成；所述的頂板11與底板12連接；所述加強結構13分別連接在頂板11與底板12連接處；所述的導向軸15與調整螺母16螺紋連接；所述的頂蓋17固定在導向軸15頂端；所述的止動擋環18固定在導向軸15上，所述的上套筒19固定在連接板20上，所述彈簧22套在導向軸15上兩端分別與下套筒21、底座23接觸；所述可調支撐柱通過連接板20與底板12連接。

本實施方式所述的可調清洗密封機構的工作過程為：當要清洗鏡面時，先同時調整多個調整螺釘10使得內孔密封圈8與主反射鏡壓緊，再同時調節可調支撐柱機構的調整螺母16使得上擋板4下降與主反射鏡壓緊；當清洗工作結束后，先同時調整多個調整螺釘10使得內孔密封圈8與主反射鏡脫離，再同時調節多個圖4所示的可調支撐柱機構的調整螺母16使得上擋板4上升，與主反射鏡脫離。

本實施方式根據望遠鏡結構特點，在主反射鏡與鏡室縫隙處設計可調節清洗密封裝置，避免了干冰、清洗劑清洗方式造成的易污染鏡室內部液壓或電子元器件的問題，結構簡單緊湊，可靠性高。能夠在大口徑望遠鏡上使用，同時本發明的清洗密封裝置具有可調性，在清洗時密封，在望遠鏡正常工作時脫離，不影響望遠鏡的觀測。
