本發明屬于液壓壓力機。

背景技術：

用于鍛壓和沖壓的液壓機，通常要使電動機帶動油泵產生壓力油驅動各個液壓系統工作，將原料壓制成所需要的形狀。在目前公知的技術中，其電控系統的設計主要考慮各個執行元件的工作能力，不太注意系統的效率：主電動機由接觸器直接啟動，主油泵電動機轉數是恒定的，不僅啟動電流大，而且工作速度調節不方便、不連續，負載電流較大，造成能源的浪費，能效低。

技術實現要素：

本發明為解決公知技術中存在的能耗高問題而提供的一種能源消耗少，工作效率高的節能液壓機。

本發明為解決公知技術中存在的能耗高問題所采取的技術方案是：

一種節能液壓機，主要包括：由上橫梁、下橫梁、兩側立柱構成的機身；固定在上橫梁的平衡缸；固定在上橫梁的主油缸和側油缸；裝設在機身中間并與主油缸和側油缸相連的滑塊；裝在下橫梁上面的工作臺；安裝在下橫梁的液壓墊油缸；安裝在工作臺下面并與液壓墊油缸相連接的上面有頂桿的液壓墊；液壓系統；以及電氣控制系統，電氣控制系統主要包括：由斷路器（或稱空氣開關）、主電動機變頻器、主油泵電動機組成的主電路（主電路可以是一套或幾套）；由按鈕、接觸器、中間繼電器、指示燈組成的電動機啟動停止控制電路；由斷路器（或稱空氣開關）、熔斷器、變壓器、整流、開關電源組成的電源電路；由位移傳感器、壓力傳感器、比例閥（或伺服閥）組成的模擬量輸入輸出電路；由電磁閥、中間繼電器組成的電磁閥電路；由行程開關、接近開關、按鈕開關、指示燈組成的保護電路；由可編程控制器（或稱PLC）、觸摸屏、開關量輸入輸出接點、模擬量輸入輸出模塊、中間繼電器、按鈕開關組成的可編程控制器(PLC)電路；以及連接電纜；所述的主電路和可編程控制器電路由包括變頻器的下述電路組成：

主電路包括：

主電動機變頻器；

可編程控制器(PLC)控制電路包括：

控制變頻器的模擬量輸出模塊，控制變頻器的可編程控制器（或開關量模塊）開關量輸出接點。

本發明的優點和積極效果是：由于本發明在主電路中增加了變頻器，在可編程控制器（PLC）電路中增加了模擬量模塊、開關量接點，可使電動機空載轉速調低，液壓機待機時電流大大的降低，大大降低了電能消耗，提高了液壓機的能效，可節能20-50%。

附圖說明

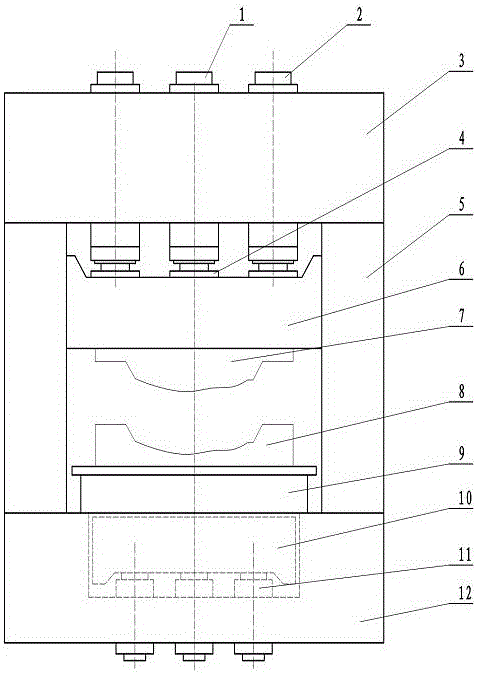

圖1是本發明的結構示意圖；

圖2是本發明的電氣原理圖。

圖中的標號分別是：1-主油缸；2-側油缸；3-上橫梁；4-法蘭；5-立柱；6-滑塊；7-上模；8-下模；9-工作臺；10-液壓墊；11-液壓墊油缸；12-下橫梁；13-斷路器（或稱空氣開關）；14-變頻器；15-驅動油泵的電動機；16-控制變頻器的模擬量輸出模塊；17-控制變頻器的可編程控制器（或開關量模塊）開關量輸出接點。

具體實施方式

為進一步了解本發明的內容、功能及效果，例舉以下實施例，并配附圖詳細說明如下：

請參閱圖1，節能液壓機，設有焊接結構的上橫梁3、下橫梁12、裝在上橫梁和下橫梁之間的兩邊立柱5構成的機身，在上橫梁上分別安裝一個主油缸1和兩個側油缸2，主油缸為活塞桿油缸，兩側油缸為柱塞油缸，在機身中間裝有滑塊6，滑塊還通過法蘭盤與主油缸和兩個側油缸的活塞桿和柱塞桿的端頭相連接，在下橫梁的上面有工作臺9，在下橫梁內部安裝有液壓墊油缸11，液壓墊油缸為柱塞缸，在工作臺的下面裝有上面有頂桿的液壓墊10 ，液壓墊與液壓墊油缸的柱塞端頭相連接，圖中的7和8 分別為裝在滑塊下面的上模和裝在工作臺上面的下模。

液壓機的電氣系統包括由斷路器（或稱空氣開關）、主電動機變頻器、主油泵電動機組成的主電路；由斷路器（或稱空氣開關）、熔斷器、變壓器、整流、開關電源組成的電源電路；由位移傳感器、壓力傳感器、比例閥（或伺服閥）組成的模擬量輸入輸出電路；由電磁閥、中間繼電器組成的電磁閥電路；由行程開關、接近開關、按鈕開關、指示燈組成的保護電路；由可編程控制器（PLC）、觸摸屏、開關量輸入輸出接點、模擬量輸入輸出模塊、中間繼電器、按鈕開關組成的可編程控制器(PLC)控制電路；以及連接電纜。其主電路和可編程控制器電路由下述組成：

以下見圖2:

主電路包括：

空氣開關（也稱斷路器）13，主電動機變頻器14，，驅動主油泵的電動機15；

可編程控制器(PLC)控制電路包括：

控制變頻器的模擬量輸出模塊16，控制變頻器的可編程控制器（或開關量模塊），控制變頻器的開關量輸出接點17。

本發明工作具體過程如下，液壓機不工作處于待機狀態時，可編程控制器（PLC）發出信號（信號可以是模擬量電流、電壓信號，也可以是開關量信號），主電動機變頻器按照信號降低輸出頻率，電動機轉數降低，使得主回路電流降低，當液壓機工作時可編程控制器（PLC）發出信號，主電動機變頻器輸出頻率升高，電動機又恢復到工作時的正常轉數，這樣既不影響正常工作又減少了能源消耗。
