本發明涉及家禽養殖設備，特別涉及一種新型設有延伸槽的家禽防凍飲水器。

背景技術：

現有的家禽飲水器很多，但是一般的家禽飲水器家禽飲水時，都能踩進飲水中，造成飲水污染以及家禽飲水器的污染，不利于家禽的成長，同時增加的家禽的清理工作。

對此，專利號為zl201520174219.3的中國發明專利公開了一種新型設有延伸槽的家禽防凍飲水器，包括支架、伸縮桿、水瓶和飲水盤，所述水瓶通過所述伸縮桿開口朝下的可上下升降的連接在所述支架上，所述水瓶的瓶口可拆卸的連通所述飲水盤，在所述水瓶上還連接有向其加水的進水管。該現有技術的技術方案通過伸縮桿可以調節飲水盤的高度，避免家禽飲水器家禽飲水時踩進飲水中，造成飲水污染以及家禽飲水器的污染。

該技術方案是在所述伸縮桿上設有固定其長度的螺釘，等到飲水盤到合適高度的時候，通過螺釘固定伸縮桿的長度（見說明書第[0014]段），在實際使用中，擰動螺釘?shù)牟僮魇植环奖悖驗轱嬎鞲叨群艿停孕枰藦澭蛘甙攵讈碚{(diào)整，這樣的話，調整高度的操作繁瑣會使人較長時間彎腰或者半蹲。在該技術方案中，公開的飲水器的飲水盤的面積有限，可容納同時飲水的家禽數量少。而且這種飲水器是放置在養殖場的地面，家禽在飲水時會出現互相擠碰的情況，因此很容易將飲水器碰倒。若是經常碰倒后被踩踏，很容易損壞水瓶。在冬季氣溫降到零度以下后，飲水器還會出現結冰的問題，導致家禽無法飲水。

技術實現要素：

為了克服上述缺陷，本發明提供了一種方便調節飲水盤高度的飲水器，飲水器貼墻而設，不會被家禽碰倒，冬季可以加熱，飲水器內的水不會結冰。

本發明通過以下技術方案實現：

一種新型設有延伸槽的家禽防凍飲水器，包括水瓶和設在水瓶底部的飲水盤，所述水瓶的背部通過連接件與豎直的抽條固定連接，抽條設有豎直的滑軌，滑軌固定在墻體表面，滑軌的頂部與墻體頂部在同一水平面，所述滑軌的豎直投影為凹形，滑軌兩側邊向前折彎后包覆在抽條兩側邊緣前面，抽條與滑軌滑動配合，抽條可以沿滑軌的中心線方向往返運動；所述連接件為一固定在抽條底部的凸塊，連接件的高度大于滑軌側邊的厚度，連接件的寬度小于滑軌兩側邊之間的距離；在抽條的中部沿中心線方向等距設有若干通孔，抽條通過在緊鄰滑軌頂部上方的通孔內穿設的插銷來限制運動；所述飲水盤遠離墻體的一側至少設有兩個條狀的延伸槽，延伸槽與飲水盤連通；所述飲水盤的底部緊密貼附一層導熱的金屬片，在金屬片的下表面位于水瓶正下方的位置設有ptc加熱片，ptc加熱片與金屬片直接接觸，所述ptc加熱片通過電線與電源連接；所述水瓶的內壁均布蜂窩狀的柵格，柵格內填充有保溫泡沫層。

所述抽條頂部設有長度大于滑軌寬度的提手。

所述水瓶和飲水盤的俯視投影均為半圓形，所述連接件固定在水瓶豎直面的一側。

本發明的有益效果：

本發明通過抽條可以輕松實現飲水盤高度的調節，操作簡潔方便。抽條的滑軌固定在墻體表面，飲水器整體的穩定性好，不會被家禽碰倒。

本發明通過在飲水盤設置延伸槽，使得飲水面積增大，可以同時容納更多的家禽飲水，降低擠碰的情況發生。

本發明的飲水盤底部設有導熱的金屬片和ptc加熱片，因此冬季可以連接電源讓ptc加熱片發熱，使飲水盤內水不會結冰，同時，由于ptc加熱片具有自限溫的功能，所以可以保證溫度不會太高，也不會太低，適于家禽飲用。

本發明通過在水瓶內壁均布蜂窩狀柵格，因此增強了水瓶的外殼強韌性，不容易被壓壞、開裂。而在柵格內填充的保溫泡沫層，可以在氣溫較低的情況下減慢水瓶內家禽飲用水的降溫速度，延緩結冰時間，保證家禽飲水正常。

附圖說明

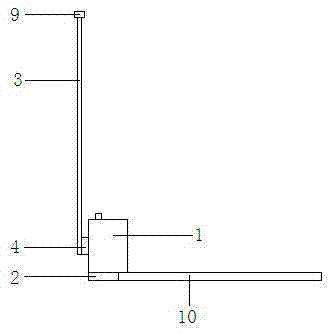

圖1為本發明實際應用時的示意圖。

圖2為本發明水瓶與抽條連接結構示意圖。

圖3為本發明滑軌的結構示意圖。

圖4為本發明飲水盤內部結構示意圖。

圖5為本發明水瓶內壁結構示意圖。

具體實施方式

結合圖1至圖3，本發明包括水瓶1和設在水瓶1底部的飲水盤2，所述水瓶1的背部通過連接件4與豎直的抽條3固定連接，抽條3設有豎直的滑軌5。

該滑軌5固定在墻體6表面，滑軌5的頂部與墻體6頂部在同一水平面。

如圖3所示，所述滑軌5的豎直投影為凹形，滑軌5兩側邊向前折彎后包覆在抽條3兩側邊緣前面，抽條3與滑軌5滑動配合，抽條3可以沿滑軌5的中心線方向往返運動。

如圖2所示，所述連接件4為一固定在抽條3底部的凸塊，連接件3的高度大于滑軌5側邊的厚度，連接件4的寬度小于滑軌5兩側邊之間的距離。連接件4可以在滑軌5兩側邊之間的空隙運動而不受阻礙。

在抽條3的中部沿中心線方向等距設有若干通孔7，抽條3通過在緊鄰滑軌5頂部上方的通孔7內穿設的插銷8來限制運動。插銷8正好卡在滑軌5的頂部，從而防止抽條3下滑。

所述抽條3頂部設有長度大于滑軌5寬度的提手9。提手9既防止抽條3滑落至滑軌5頂部下方，又方便人們提拉抽條3。

因為本發明的飲水器貼墻而設，為了美觀以及實用，所述水瓶1和飲水盤2的俯視投影均為半圓形，所述連接件4固定在水瓶1豎直面的一側，使水瓶1及飲水盤2的豎直面朝向墻體6。

在飲水盤3遠離墻體的一側至少設有兩個條狀的延伸槽10，延伸槽10與飲水盤2連通，延伸槽10增加了飲水盤2的面積，而且延伸槽10呈條狀，在增加了同時飲水的家禽數量，又降低產生擁擠的情況。在本實施例中，延伸槽10的數量為兩個，呈v字形分布在飲水盤2上半圓弧形的一側。

如圖4所示，飲水盤2的底部緊密貼附一層導熱的金屬片12，在金屬片12的下表面位于水瓶1正下方的位置設有ptc加熱片11，ptc加熱片11與金屬片12直接接觸，所述ptc加熱片11通過電線與電源連接（圖中未示出）。

ptc加熱片11設于水瓶1的正下方，加熱時會預先加熱水瓶1內的水，待結冰的水融化后，自然流出，其攜帶的溫度會隨流出的水繼續融化飲水盤2中其他部分，配合飲水盤2底部的金屬片12傳導的熱量，使得冰的融化速率增加。這樣，既可以及時讓家禽飲用到水，又能加快飲水盤2中已結冰的融化速度。

ptc加熱片11與電源的連接是常規技術，實際根據選擇的電源來設計電路，電源可以是蓄電池，或者接入220v市電。

結合圖4和圖5，在水瓶1的內壁均布蜂窩狀的柵格14，柵格14內填充有保溫泡沫層13。蜂窩狀的柵格14使得水瓶的四壁更加堅韌，不會被家禽踩踏開裂，在柵格14內可以通過噴涂來填充保溫泡沫，形成保溫泡沫層13。保溫泡沫噴涂在柵格14內，使保溫泡沫層13被分割成若干個體，因此能夠有效防止保溫泡沫層13脫落。

技術特征：

技術總結
本發明公開了一種新型設有延伸槽的家禽防凍飲水器，包括水瓶和設在水瓶底部的飲水盤，所述水瓶的背部通過連接件與豎直的抽條固定連接，抽條設有豎直的滑軌，滑軌固定在墻體表面，滑軌的頂部與墻體頂部在同一水平面，所述滑軌的豎直投影為凹形，滑軌兩側邊向前折彎后包覆在抽條兩側邊緣前面，抽條與滑軌滑動配合，抽條可以沿滑軌的中心線方向往返運動；在抽條的中部沿中心線方向等距設有若干通孔，抽條通過在緊鄰滑軌頂部上方的通孔內穿設的插銷來限制運動所述飲水盤遠離墻體的一側至少設有兩個條狀的延伸槽。本發明通過抽條可以輕松實現飲水盤高度的調節，且飲水器不會被家禽碰倒。

技術研發人員：朱振新
受保護的技術使用者：朱振新
技術研發日：2016.01.25
技術公布日：2017.08.01
