本發明涉及一種門窗，具體涉及一種新型滅蚊門窗，屬于門窗技術領域。

背景技術：

門窗是居室中不可缺少的一部分。門窗按材質可以分為木門窗、鋼門窗、鋁合金門窗、塑料門窗等。其中，木門窗價格適中，外觀差，封密性差，怕火易燃，變形開裂，維護花費高，使用壽命短；鋼門窗價格低，檔次低，易腐蝕，易變形，維護費用高，使用壽命短，面臨淘汰；鋁合金門窗自重輕，堅固耐用，密封性能好，阻燃性好，外觀豪華，但易變形、易腐蝕，且保溫性差、隔熱差、隔音效果不強；塑料門窗耐腐蝕性能好，隔聲效果好，節能保溫性能優異，可回收再利用，但整體強度較差。

蚊子作為傳播各類疾病的途徑，其對人們的健康造成了極大的危害，所以為了預防減少傳播疾病的發生，人們總是想法設法地消滅蚊子。目前，人們進行的滅蚊工作一方面借助各種滅蚊用品、滅蚊工具來實現，如：蚊香、電子滅蚊器、紫外線滅蚊器等；一方面通過清理環境來實現，如：清理河道、垃圾等蚊子容易滋生的地方。然而，上述滅蚊方式仍然沒法有效防止蚊子對人們的叮咬，特別是在炎熱的夏季，許多居民家庭中還是隨處可見肆意侵擾的蚊子，而大量蚊子又是從戶外透過毫無防蚊保障的門窗潛入室內，令人苦不堪言。為了能實現阻絕蚊子進入室內，且在室外大量消滅蚊子的目的，開發一種新型滅蚊門窗顯得非常必要。

技術實現要素：

針對上述需求，本發明提供了一種新型滅蚊門窗，該滅蚊門窗結構簡單、使用方便，通過采用電子殺蚊方式實現了非常顯著的滅蚊效果，具有較高的應用價值。

本發明是一種新型滅蚊門窗，所述的滅蚊門窗包括鋁合金門窗框、金屬窗紗、橡膠皮條和適配盒，所述的鋁合金門窗框和金屬窗紗通過橡膠皮條聯接在一起，所述的適配盒安裝在鋁合金門窗框底部。

在本發明一較佳實施例中，所述的金屬窗紗由三層金屬網絲和兩層塑料支撐體構成，其三層金屬網絲包括外層金屬網絲A、中間層金屬網絲、外層金屬網絲B。

在本發明一較佳實施例中，所述的塑料支撐體分別位于外層金屬網絲A與中間層金屬網絲之間、外層金屬網絲B與中間層金屬網絲之間。

在本發明一較佳實施例中，所述的中間層金屬網絲由鍍鋅鐵絲水平和豎直交叉排布，組成若干個邊長為4mm左右的正方形。

在本發明一較佳實施例中，所述的外層金屬網絲由鍍鋅鐵絲交叉排布，組成若干個邊長為8mm左右的菱形。

在本發明一較佳實施例中，所述的適配盒內部安裝有電子殺蚊電路板和兩節1號電池。

在本發明一較佳實施例中，所述的適配盒表面安置有電源開關和LED指示燈。

本發明揭示了一種新型滅蚊門窗，該滅蚊門窗結構簡單、使用方便，通過采用電子殺蚊方式實現了非常顯著的滅蚊效果，具有較高的應用價值。

附圖說明

下面結合附圖和具體實施方式對本發明作進一步詳細的說明：

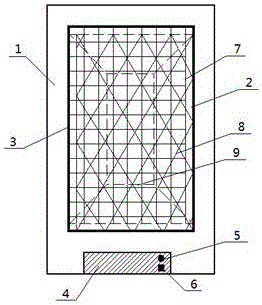

圖1是本發明實施例新型滅蚊門窗的結構示意圖；

附圖中各部件的標記如下：1、鋁合金門窗框，2、金屬窗紗，3、橡膠皮條，4、適配盒，5、LED指示燈，6、電源開關，7、中間層金屬網絲，8、外層金屬網絲，9、塑料支撐體。

具體實施方式

下面結合附圖對本發明的較佳實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

圖1是本發明實施例新型滅蚊門窗的結構示意圖；該滅蚊門窗包括鋁合金門窗框1、金屬窗紗2、橡膠皮條3和適配盒4，所述的鋁合金門窗框1和金屬窗紗2通過橡膠皮條3聯接在一起，所述的適配盒4安裝在鋁合金門窗框1底部。

本發明提及的新型滅蚊門窗中的金屬窗紗2由三層金屬網絲和兩層塑料支撐體構成；其中，三層金屬網絲包括外層金屬網絲A、中間層金屬網絲7、外層金屬網絲B；兩層塑料支撐體9分別位于外層金屬網絲A與中間層金屬網絲7之間、外層金屬網絲B與中間層金屬網絲7之間。如圖1所示，該金屬窗紗2中的中間層金屬網絲7由鍍鋅鐵絲水平和豎直交叉排布，組成若干個邊長為4mm左右的正方形；外層金屬網絲8由鍍鋅鐵絲交叉排布，組成若干個邊長為8mm左右的菱形。為避免中間層金屬網絲7與外層金屬網絲A、外層金屬網絲B接觸而造成短路，采用兩層塑料支撐體9將三層金屬網絲固定，以達到中間層金屬網絲7與外層金屬網絲A、外層金屬網絲B之間的絕緣效果；該塑料支撐體9的厚度為4mm左右。

如圖1所示，該新型滅蚊門窗中的適配盒4表面安置有電源開關6和LED指示燈5，其內部安裝有電子殺蚊電路板和兩節1號電池。實際使用時，只需按下電源開關6，LED指示燈5隨即點亮，表示處于滅蚊工作狀態。當有蚊蟲從任意兩組金屬網絲之間通過時，極間放電，適配盒4內置電路中電容釋放所儲高壓電能，進而將蚊蟲瞬間擊斃。較傳統的滅蚊方式，這種電子殺蚊方式效率更高而且安全環保。由于蚊蟲是腳先接觸金屬窗紗2電極，經高壓電擊后無法脫身，適配盒4內置電路中微小的直流電流源源不斷地通過中間層金屬網絲7到蚊蟲腳，再經外面任意一層金屬網絲形成回路，故而只要蚊蟲進入金屬窗紗2，必死無疑。

本發明揭示了一種新型滅蚊門窗，該滅蚊門窗結構簡單、使用方便，通過采用電子殺蚊方式實現了非常顯著的滅蚊效果，具有較高的應用價值。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本領域的技術人員在本發明所揭露的技術范圍內，可不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
