本發明屬于收獲機設備技術領域，具體涉及一種大蒜花生土豆聯合收割機。

背景技術：

近年來，我國一直是大蒜和花生的種植大國，對于大蒜和花生的收獲也逐漸向自動化和高效化發展，現有的大蒜和花生收獲機也有不同的種類和結構，有些通過鏈條，有些通過皮帶，刨土結構也有各種各樣，盡管存在不少種類的大蒜和花生收獲機，但是仍然存在一些或多或少的不足之處，針對存在的不足之處，有必要開發一種高效率、結構簡單、操作方便的收獲機；因此，開發一種適用范圍廣、使用方便、運行成本低、功能全面、高效率的大蒜和花生聯合收割機具有十分重要的意義。

技術實現要素：

本發明的目的是為了克服現有技術的不足，而提供一種適用范圍廣、使用方便、運行成本低、功能全面、高效率的大蒜和花生聯合收割機。

本發明的目的是這樣實現的：一種大蒜花生土豆聯合收割機，它包括主機，所述的主機的右側設置有操作臺和運輸裝置，所述的運輸裝置的下端設置有拉葉輪，所述的拉葉輪連接有皮帶，所述的拉葉輪的上方設置有調整輪，所述的調整輪的上方設置有刀切裝置，所述的調整輪的下方設置有刨土裝置，所述的刨土裝置的左上方設置有料斗，所述的料斗連接有傳送裝置，所述的傳送裝置連接有料倉，所述的皮帶連接有皮帶輪，所述的運輸裝置的上端設置有一級傳動軸，所述的一級傳動軸的上端連接有主軸斜齒輪，所述的主軸斜齒輪連接有主軸，所述的一級傳動軸連接有二級傳動軸，所述的二級傳動軸連接有一級斜齒輪和二級斜齒輪，所述的二級斜齒輪連接有三級傳動軸，所述的三級傳動軸連接有三級斜齒輪，所述的三級斜齒輪連接有四級傳動軸，所述的四級傳動軸連接有五級傳動軸，所述的五級傳動軸下部連接有齒輪箱，所述的齒輪箱的右側設置有刨土輪軸，所述的刨土輪軸的中部設置有刨土輪，所述的刨土輪軸的右端連接有固定支架。

所述的主軸斜齒輪的數量為10-15個

所述的運輸裝置與主軸通過斜齒輪連接。

所述的傳送裝置的傳送形式為帶傳送、軸傳送均可。

所述的刨土裝置與運輸裝置的連接方式為軸套連接。

本發明的有益效果：本發明的工作原理是主軸帶動一級傳動軸、一級斜齒輪、二級傳動軸、二級斜齒輪、三級傳動軸、三級斜齒輪、四級傳動軸、五級傳動軸，來實現運輸裝置內部各零件的正常作業，刨土裝置的設計采用五級傳動軸帶動刨土輪軸轉動，刨土輪軸上安裝有刨土輪；拉葉輪的作用在于能拉住葉子進入到運輸裝置中，拉葉輪采用三個半月牙的形狀，拉葉效果好，然后經過皮帶的加緊和刨土輪的作用，在大蒜和花生從土中刨土，經過調整輪的處理，調整輪就是用來將大蒜和花生進行整齊排列，為了下一步的切割做準備，經過刀切裝置的處理之后，所需要的將落進料斗內，料斗連接著傳送裝置，傳送裝置連接著料倉，最終將進入料倉中；主軸上可安裝多個主軸斜齒輪，增加作業效率；本發明具有適用范圍廣、使用方便、運行成本低、功能全面的優點。

附圖說明

圖1是本發明一種大蒜花生土豆聯合收割機的主視圖。

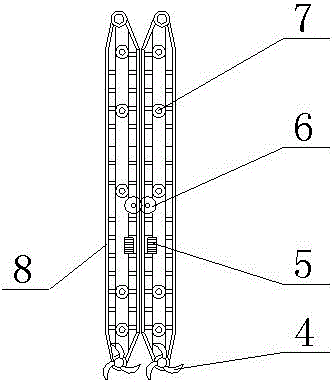

圖2是圖1中3的俯視圖。

圖3是圖1中3的主視圖。

圖4是傳動機構圖。

圖5是圖4的右視圖。

圖6是刨土裝置的放大圖。

圖7是圖4和圖6的結合圖。

圖中：1、主機 2、操作臺 3、運輸裝置 4、拉葉輪 5、調整輪 6、刀切裝置 7、皮帶輪 8、皮帶 9、刨土裝置 10、料斗 11、傳送裝置 12、料倉 13、主軸 14、主軸斜齒輪 15、一級傳動軸 16、一級斜齒輪 17、二級傳動軸 18、二級斜齒輪 19、三級傳動軸 20、三級斜齒輪 21、四級傳動軸 22、齒輪箱 23、拉葉輪軸 24、固定支架 25、五級傳動軸 26、刨土輪。

具體實施方式

下面結合附圖對本發明做進一步的說明。

實施例1

如圖1-7所示，一種大蒜花生土豆聯合收割機，它包括主機1，所述的主機1的右側設置有操作臺2和運輸裝置3，所述的運輸裝置3的下端設置有拉葉輪4，所述的拉葉輪4連接有皮帶8，所述的拉葉輪4的上方設置有調整輪5，所述的調整輪5的上方設置有刀切裝置6，所述的調整輪5的下方設置有刨土裝置9，所述的刨土裝置9的左上方設置有料斗10，所述的料斗10連接有傳送裝置11，所述的傳送裝置11連接有料倉12，所述的皮帶8連接有皮帶輪7，所述的運輸裝置3的上端設置有一級傳動軸15，所述的一級傳動軸15的上端連接有主軸斜齒輪14，所述的主軸斜齒輪14連接有主軸13，所述的一級傳動軸15連接有二級傳動軸17，所述的二級傳動軸17連接有一級斜齒輪16和二級斜齒輪18，所述的二級斜齒輪18連接有三級傳動軸19，所述的三級傳動軸19連接有三級斜齒輪20，所述的三級斜齒輪20連接有四級傳動軸21，所述的四級傳動軸21連接有五級傳動軸25，所述的五級傳動軸25下部連接有齒輪箱22，所述的齒輪箱22的右側設置有刨土輪軸23，所述的刨土輪軸23的中部設置有刨土輪26，所述的刨土輪軸23的右端連接有固定支架24。

本發明的工作原理是主軸帶動一級傳動軸、一級斜齒輪、二級傳動軸、二級斜齒輪、三級傳動軸、三級斜齒輪、四級傳動軸、五級傳動軸，來實現運輸裝置內部各零件的正常作業，刨土裝置的設計采用五級傳動軸帶動刨土輪軸轉動，刨土輪軸上安裝有刨土輪；拉葉輪的作用在于能拉住葉子進入到運輸裝置中，拉葉輪采用三個半月牙的形狀，拉葉效果好，然后經過皮帶的加緊和刨土輪的作用，在大蒜和花生從土中刨土，經過調整輪的處理，調整輪就是用來將大蒜和花生進行整齊排列，為了下一步的切割做準備，經過刀切裝置的處理之后，所需要的將落進料斗內，料斗連接著傳送裝置，傳送裝置連接著料倉，最終將進入料倉中；主軸上可安裝多個主軸斜齒輪，增加作業效率；本發明具有適用范圍廣、使用方便、運行成本低、功能全面的優點。

實施例2

一種大蒜花生土豆聯合收割機，它包括主機1，所述的主機1的右側設置有操作臺2和運輸裝置3，所述的運輸裝置3的下端設置有拉葉輪4，所述的拉葉輪4連接有皮帶8，所述的拉葉輪4的上方設置有調整輪5，所述的調整輪5的上方設置有刀切裝置6，所述的調整輪5的下方設置有刨土裝置9，所述的刨土裝置9的左上方設置有料斗10，所述的料斗10連接有傳送裝置11，所述的傳送裝置11連接有料倉12，所述的皮帶8連接有皮帶輪7，所述的運輸裝置3的上端設置有一級傳動軸15，所述的一級傳動軸15的上端連接有主軸斜齒輪14，所述的主軸斜齒輪14連接有主軸13，所述的一級傳動軸15連接有二級傳動軸17，所述的二級傳動軸17連接有一級斜齒輪16和二級斜齒輪18，所述的二級斜齒輪18連接有三級傳動軸19，所述的三級傳動軸19連接有三級斜齒輪20，所述的三級斜齒輪20連接有四級傳動軸21，所述的四級傳動軸21連接有五級傳動軸25，所述的五級傳動軸25下部連接有齒輪箱22，所述的齒輪箱22的右側設置有刨土輪軸23，所述的刨土輪軸23的中部設置有刨土輪26，所述的刨土輪軸23的右端連接有固定支架24，所述的主軸斜齒輪14的數量為10-15個，所述的運輸裝置3與主軸13通過斜齒輪連接，所述的傳送裝置11的傳送形式為帶傳送、軸傳送均可，所述的刨土裝置9與運輸裝置3的連接方式為軸套連接。

本發明的工作原理是主軸帶動一級傳動軸、一級斜齒輪、二級傳動軸、二級斜齒輪、三級傳動軸、三級斜齒輪、四級傳動軸、五級傳動軸，來實現運輸裝置內部各零件的正常作業，刨土裝置的設計采用五級傳動軸帶動刨土輪軸轉動，刨土輪軸上安裝有刨土輪；拉葉輪的作用在于能拉住葉子進入到運輸裝置中，拉葉輪采用三個半月牙的形狀，拉葉效果好，然后經過皮帶的加緊和刨土輪的作用，在大蒜和花生從土中刨土，經過調整輪的處理，調整輪就是用來將大蒜和花生進行整齊排列，為了下一步的切割做準備，經過刀切裝置的處理之后，所需要的將落進料斗內，料斗連接著傳送裝置，傳送裝置連接著料倉，最終將進入料倉中；主軸上可安裝多個主軸斜齒輪，增加作業效率；本發明具有適用范圍廣、使用方便、運行成本低、功能全面的優點。
