本發明涉及區域蟲情測報預警技術領域，尤其涉及一種智能蟲情測報預警滅蟲燈塔。

背景技術：

區域智能蟲情測報預警滅蟲燈塔在物理滅蟲領域?qū)儆诳瞻准夹g(shù)。主要用于害蟲的測報預警引誘滅殺，同時對環境監測和害蟲蟲情進行預警，提供區域內害蟲發生種類、頻率、密度及環境數據，通過GPRS功能傳輸?shù)綌?shù)據中心，數據中心根據發生情況制定防控預案指揮滅蟲和綠色防控?，F(xiàn)有的蟲情測報燈功能單一，需要人工清點蟲量和人工分析；無通訊互聯網數據、圖像傳輸功能；目前使用的蟲情測報燈多為交流電直供，高壓供電容易導致操作人員及無關人員觸電；無自動清理裝置，當蚊蟲被高壓網電擊死亡后，如果有蚊、蟲尸粘在高壓網上未掉落造成高壓網電壓降低，最終導致捕殺效率降低或者誘而不殺失去作用。

針對現有技術上存在的弊端，本發明提供一種智能蟲情測報預警滅蟲燈塔。

技術實現要素：

鑒于以上所述現有技術的缺點，本發明提供的智能蟲情測報預警滅蟲燈塔其技術方案如下：

其包含有一個預制塔座，預制塔座通過螺栓固定有塔體，塔體上在四個或者六個或者八個面上設置有多層的、不同方向的捕蟲電網模塊，塔體上的每層的捕蟲電網模塊構造相同，每層的捕蟲電網模塊頂部設置有多根安裝臂，所述的安裝臂的數量和捕蟲電網模塊內捕蟲電網的數量相同，每根安裝臂的下方吊裝有探照燈和攝像頭，探照燈設置在捕蟲電網的前側上方，每個攝像頭正對各個方向的捕蟲電網，探照燈的照射方向和攝像頭照射方向相反；所述的每層捕蟲電網的頂部設有一圈旋轉齒盤，所述的旋轉齒盤圍繞塔體設計，旋轉齒盤的上方設置有一個調速電機，調速電機和旋轉齒盤嚙合，所述的每層的捕蟲電網可以圍繞旋轉齒盤轉動；

所述的每層的捕蟲電網下方設置有一個接蟲漏斗，接蟲漏斗和捕蟲電網旁的蟲體輸送管道連接，所述的蟲體輸送管道為多個，豎直設置在捕蟲電網旁，自上而下貫穿整個塔體，蟲體輸送管道底部連接出蟲口，出蟲口連接接蟲筒；

塔體的頂部設置有避雷針，避雷針的下方為高空障礙提示燈。

所述的捕蟲電網模塊內包含多個方向上的捕蟲電網，所述的補充電網上，其頂部設有清理電機，所述的清理電機拖動清理絲杠在捕蟲電網上上下移動；所述的捕蟲電網模塊上，其頂部設有主控系統，主控系統的內側為光源，捕蟲電網模塊中間部分為捕蟲電網，其底部設有信息素容器，所述的信息素容器的外側為感應模塊，所述的感應模塊內部包含溫濕度感應器和風力風向感應器。

所述的捕蟲電網為攝像頭的觸發開關，蚊蟲觸碰時，攝像機自動抓拍。

所述的捕蟲電網模塊內設置的清理絲杠與電機連接，立式電機采用聯軸器連接，臥式電機采用傘齒輪傳動連接。

所述的主控系統具有清理電機故障和檢測功能，電機運行電流小于最小負載的一半或短時間內大于最大負載的一倍時，自動關閉探照燈和高壓電網，并且故障自動上報外部智能集控指揮中心；故障排除后自動恢復正常運行，并上報外部智能集控指揮中心故障恢復狀態；主控系統與捕蟲電網之間交互設有觸發式計數功能，實時將誘捕害蟲數量傳輸至外部智能集控指揮中心。

所述的主控系統內部具有計數功能，根據電網電擊次數計數。

綜上所述，本發明具有以下有益效果：本發明通過以上設置，在塔體上設置多個捕蟲電網，并具有360度無盲區的旋轉功能，每個不同面的捕蟲電網上都配有高清攝像機，電網放電捕蟲時觸發對應面的抓拍攝像機，所得到的數據全部傳輸至外部智能集控指揮中心；同時，本發明還對捕蟲區域的溫度、濕度、及風力、風向具有檢測功能并實時傳送，為外部智能集控指揮中心提供指揮信息；本發明還具有探照燈、電網有故障檢測功能，為其正常工作提供有力保證；本發明所捕捉到的蟲尸全部自動傳送送到地面，統一收集并錄入外部大數據標本庫，為區域捕蟲提供了寶貴的實物資料。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1為本發明的總裝結構示意圖。

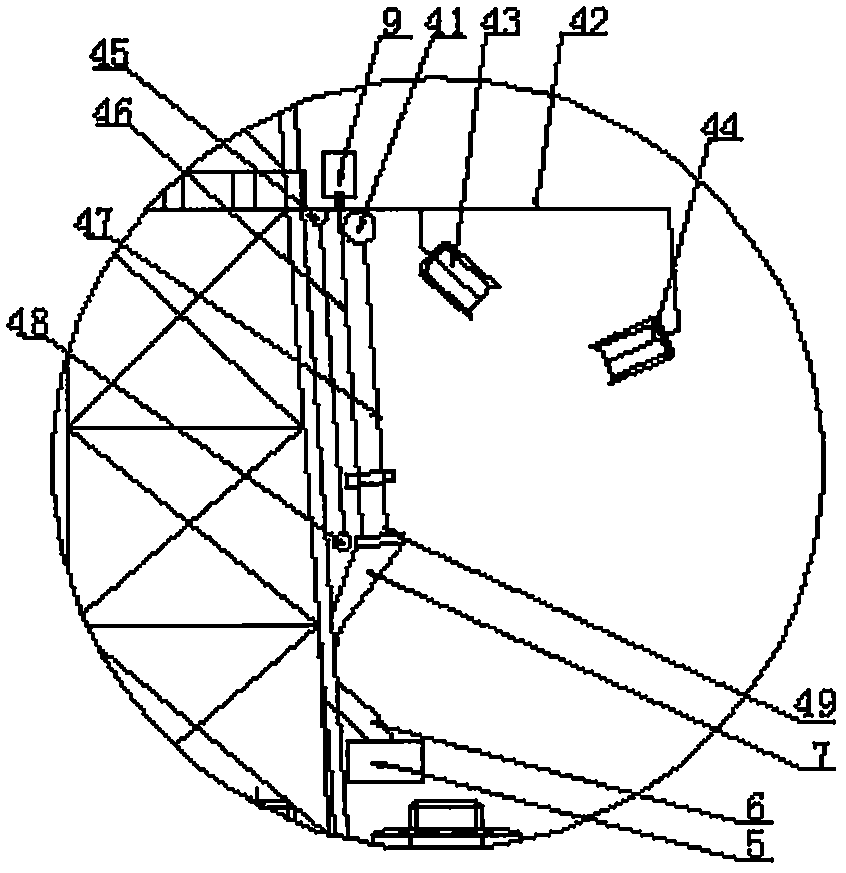

圖2為圖1中A向結構放大示意圖。

1、預制塔座，2、塔體，3、螺栓，4、捕蟲電網模塊，5、接蟲筒，6、出蟲口，7、接蟲漏斗，8、蟲體輸送管道，9、清理電機，10、調速電機，11、旋轉齒盤，12、高空障礙提示燈，13、避雷針，41、主控系統，42、安裝臂，43、探照燈，44、攝像頭，45、光源，46、清理絲杠，47、捕蟲電網，48、信息素容器，49、感應模塊。

具體實施方式

以下實施方式對本發明進行進一步描述，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本發明的其他優點及功效。

本發明包括其包含有一個預制塔座1，預制塔座1通過螺栓3固定有塔體2，塔體2上在四個或者六個或者八個面上設置有多層的、不同方向的捕蟲電網模塊4，塔體上的每層的捕蟲電網模塊4構造相同，每層的捕蟲電網模塊4頂部設置有多根安裝臂42，所述的安裝臂42的數量和捕蟲電網模塊內捕蟲電網47的數量相同，每根安裝臂42的下方吊裝有探照燈43和攝像頭44，探照燈43設置在捕蟲電網47的前側上方，每個攝像頭44正對各個方向的捕蟲電網47，探照燈43的照射方向和攝像頭44照射方向相反；所述的每層捕蟲電網的頂部設有一圈旋轉齒盤11，所述的旋轉齒盤11圍繞塔體2設計，旋轉齒盤11的上方設置有一個調速電機10，調速電機10和旋轉齒盤11嚙合，所述的每層的捕蟲電網17可以圍繞旋轉齒盤11轉動；

所述的每層的捕蟲電網47下方設置有一個接蟲漏斗7，接蟲漏斗7和捕蟲電網47旁的蟲體輸送管道8連接，所述的蟲體輸送管道8為多個，豎直設置在捕蟲電網47旁，自上而下貫穿整個塔體2，蟲體輸送管道8底部連接出蟲口6，出蟲口6下方為接蟲筒5；

塔體5的頂部設置有避雷針13，避雷針13的下方為高空障礙提示燈12。

所述的捕蟲電網模塊4內包含多個方向上的捕蟲電網47，所述的補充電網47上，其頂部設有清理電機9，所述的清理電機9拖動清理絲杠46在捕蟲電網47上上下移動；所述的捕蟲電網模塊4上，其頂部設有主控系統41，主控系統41的內側為光源45，捕蟲電網模塊4中間部分為捕蟲電網47，其底部為信息素容器48，信息素容器48的作用是存放性誘、味誘劑的容器，所述的信息素容器48的外側為感應模塊48，所述的感應模塊49內部包含溫濕度感應器和風力風向感應器，可以實時對周圍環境進行監測。

所述的捕蟲電網47為攝像頭的觸發開關，蚊蟲觸碰時，攝像機自動抓拍。

所述的捕蟲電網模塊內設置的清理絲杠46與清理電機9連接，為達到更好的驅動方式，立式電機采用聯軸器連接，臥式電機采用傘齒輪傳動連接。

所述的主控系統41具有清理電機故障檢測功能，清理電機運行電流小于最小負載的一半或短時間內大于最大負載的一倍時，主控系統41自動關閉燈管和高壓電網，并且故障自動上報外部智能集控指揮中心；故障排除后自動恢復正常運行，并上報外部智能集控指揮中心故障恢復狀態；主控系統41與捕蟲電網47之間交互設有觸發式計數功能，實時將誘捕害蟲數量傳輸至外部智能集控指揮中心。

本發明使用時，采用全天候互聯網和大數據監測，塔體上各部件分別具有采集、通訊、數據圖像傳輸功能。本發明燈塔上設有的區域智能蟲情測報預警器具有四或六后八個不同方向的捕蟲電網面，采用復制方式方便實現且實施。塔體2上設置的捕蟲電網模塊4面具有蟲情雷達監測360度無盲區的旋轉功能，設置的調速電機10和旋轉齒盤11嚙合實現旋轉；每個不同的捕蟲電網47的面都配有高清攝像機，捕蟲電網47放電捕蟲時觸發對應面的攝像機44，攝像機44拍攝并將圖像及各類采集數據實時傳送到外部智能集控指揮中心。

本功能的實現使電網具有害蟲觸電檢測功能，當監測到害蟲觸電的同時將信號同時傳輸給高清攝像機，區域智能蟲情測報預警燈塔采用五層燈塔安裝方式，安裝在萬家植保小院內，塔高10-100米不等，也可以根據實際情況隨處安放和移動，并可以嫁接到通訊塔、高壓線桿、山坡山頂以及平原、丘陵地區略高的凸起位置；捕蟲電網47捕殺面積和燈體直徑從上到下隨塔體2逐漸變大；每片捕蟲電網47設有自動徹底清理裝置清理粘網的蟲體，并統一收集存放。

本發明的自保護方法如下所描述：探照燈、捕蟲電網47有故障檢測功能，超出范圍電壓指示燈顯示探照燈故障，電網不工作或者超出最大放電電流指示燈顯示捕蟲電網47故障，并關閉所有負載的電源，故障自動上報外部智能集控指揮中心，報警給管理人員，故障排除后自動恢復正常運行，并上報外部智能集控指揮中心恢復狀態；本發明清理電機9運行電流小于最小負載的一半或短時間內大于最大負載的一倍時，將自動關閉探照燈和高壓電網，故障自動上報外部智能集控指揮中心，故障排除后自動恢復正常運行，并上報外部智能集控指揮中心故障恢復狀態。

本發明主控系統41內設有GPS定位和GPRS通訊傳輸及整體主控功能，它會將區域蟲情通過互聯網實時傳輸給外部智能集控指揮中心，由指揮中心根據提供的情報、對100畝至百萬畝范圍內的部分或全部智能集成物理滅蟲器下達滅蟲指令；主控系統41與高壓電網之間交互設有觸發式計數功能，實時將誘捕害蟲數量傳輸至外部智能集控指揮中心。
