本發明涉及一種小型水下生態花園，屬于園林景觀技術領域。

背景技術：

園林綠化是在一定的地域運用工程技術和藝術手段，通過改造地形（或進一步筑山、疊石、理水）種植樹木花草、營造建筑和布置園路等途徑創作而成的美的自然環境和游憩境域。園林包括庭園、宅園、小游園、花園、公園、植物園、動物園等，隨著園林學科的發展，還包括森林公園、風景名勝區、自然保護區或國家公園的游覽區以及休養勝地。現有的綠化大多集中在陸地上，隨著人們對環境質量要求的逐步提高，人工浮島這類水面漂浮結構將園林綠化拓展到了水體環境，將陸生植物移植到水面成為了可能，但這對于水環境為主體的海洋公園、水上游樂場等場所，依靠浮島進行水面裝飾就顯得略有單一，因此，如何拓展水環境的美化裝飾，具有較高的研究意義。

技術實現要素：

為了拓寬現有技術中對水體綠化裝飾的范圍，本發明提供了一種小型水下生態花園，具體技術方案如下：

一種小型水下生態花園，包括配重板，所述配重板上設置有球狀骨架，所述球狀骨架上設置有鋼化玻璃，所述配重板與球狀骨架之間圍合成密閉的種植空間，所述種植空間內種植有植物。

作為上述技術方案的改進，所述球狀骨架邊緣設置有密封門。

作為上述技術方案的改進，所述配重板上設置有自種植空間內向上延伸的透氣管，所述透氣管上端設置有可漂浮在水面的浮體。

作為上述技術方案的改進，所述透氣管貫穿浮體并伸出到水面上方，所述透氣管上位于浮體上表面的位置設置有進氣口，所述透氣管上位于種植空間內的位置設置有換氣口。

作為上述技術方案的改進，所述透氣管超出浮體的一側端部設置有太陽能板，所述球狀骨架內設置有景觀燈，所述景觀燈由太陽能板進行供電。

作為上述技術方案的改進，所述浮體上設置有充氣泵，所述配重板下表面設置有氣囊，所述透氣管內設置有連接充氣泵和氣囊的充氣管。

作為上述技術方案的改進，所述浮體呈倒置的“T”形結構，所述浮體上表面設置有液位感應器。

上述技術方案通過球狀骨架與配重板的配合，使用時能夠克服種植空間內的空氣浮力，沉入水面下方，有效拓展了水體美化裝飾的空間，并且密封的結構也能夠為植物模擬出陸地生長環境，確保植物正常生長，具有有益的技術效果和顯著的實用價值。

附圖說明

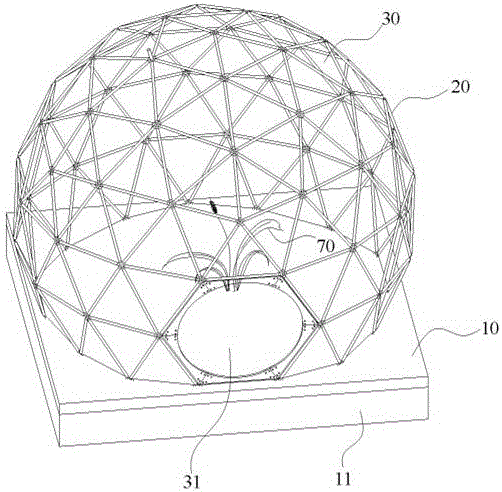

圖1是本發明一種小型水下生態花園的結構示意圖；

圖2是本發明在設置有浮體后的完整結構示意圖。

具體實施方式

如圖1所示，本發明提供了一種小型水下生態花園，包括配重板10，所述配重板10上設置有球狀骨架20，所述球狀骨架20上設置有鋼化玻璃30，所述配重板10與球狀骨架20之間圍合成密閉的種植空間，所述種植空間內種植有植物70，其中球狀骨架20可通過組裝而成，而球狀骨架20與配重板10之間的連接采用密封連接，配重板10的作用是確保在水下環境中配重板10始終位于最下方，避免種植空間發生顛倒，而鋼化玻璃30能能夠方便人們觀賞種植空間內的植物70，而且能夠便于陽光穿過，促進植物光合作用，其中植物70以陸生植物為主。

該技術方案通過球狀骨架20與配重板10的配合，使用時能夠克服種植空間內的空氣浮力，沉入水面下方，有效拓展了水體裝飾領域，并且密封的結構也能夠為植物70模擬出陸地生長環境，保證植物70正常生長。

進一步的，所述球狀骨架20邊緣設置有密封門31，該優選方案中密封門31能夠方便對生態花園進行檢修，以及對植物進行施肥、養護等操作。

進一步的，如圖2所示，所述配重板10上設置有自種植空間內向上延伸的透氣管50，所述透氣管50上端設置有可漂浮在水面的浮體40，該優選方案中透氣管50的設計，能夠將種植空間與外部空間進行連通，保證種植空間內空氣流通順暢，延長植物70存活壽命。

更進一步的，所述透氣管50貫穿浮體40并伸出到水面上方，所述透氣管50上位于浮體40上表面的位置設置有進氣口51，所述透氣管50上位于種植空間內的位置設置有換氣口52，該優選方案提供了一種具體的透氣管50換氣結構，該換氣結構需要注意在進氣口51出進行防進水設計，避免雨水淹沒種植空間。

更進一步的，所述透氣管50超出浮體40的一側端部設置有太陽能板43，所述球狀骨架20內設置有景觀燈60，所述景觀燈60由太陽能板43進行供電，該優選方案中太陽能板43的設計有兩個作用：第一，能夠為景觀燈60提供照明，實際使用時，太陽能板43對太陽能進行收集并儲存到蓄電池內，而后在夜間為景觀燈60提供照明所需的電能，提高本發明生態花園的觀賞價值；第二，由于透氣管50上設置有類似進氣口51的換氣結構，為了防止雨水進入，可以通過太陽能板43對進氣口51進行遮蓋保護。

更進一步的，所述浮體40上設置有充氣泵41，所述配重板10下表面設置有氣囊11，所述透氣管50內設置有連接充氣泵41和氣囊11的充氣管53，其中充氣泵41由太陽能板43提供電能，該優選方案主要針對該生態花園存在的重量較大的問題，實際使用過程中，通過充氣泵41選擇性的向氣囊11充入氣體，提高該生態花園的浮力，從而減少浮體40的負重，提高生態花園的漂浮能力。

更進一步的，所述浮體40呈倒置的“T”形結構，之所以采用“T”形結構的浮體40，是為了提高浮體40上端伸出水面的高度，而后在浮體40上表面設置液位感應器42，較高的浮體40上端能夠提高液位感應器42的感應準確性，使用時，在生態花園自身重量較重、并且牽引浮體40浸沒到水面下方后，利用液位感應器42將感應信號傳遞給充氣泵41并開始想氣囊11充氣，直到浮體40浮出水面為止。

以上對本發明的實施例進行了詳細說明，但所述內容僅為本發明的較佳實施例，不能被認為用于限定本發明的實施范圍，凡依本發明范圍所作的均等變化與改進等，均應仍歸屬于本發明涵蓋范圍之內。
