本發明屬于植物墻技術領域，尤其是涉及一種植物墻補光系統。

背景技術：
：

植物墻是將植物種植在墻體的植物磚內形成綠色植物組成的墻體，植物墻可以美化室內環境、凈化空氣、美化墻面，目前已被越來越多的應用于各類生態建筑裝飾中。由于植物的一面貼靠植物墻墻體，因而只有一面可以獲取外部的光照，植物的部分部分葉片獲得不到光照或者獲得不到充足的光照，因此為了實現植物正常生長，對其補光成為了必不可少的環節。

技術實現要素：
：

本發明所要解決的技術問題是：提供一種植物墻內部的補光系統，以解決外部光源照射不到植物墻內部而影響植物生長的情況。

為了解決上述技術問題，本發明是通過以下技術方案實現的：一種植物墻補光系統，包括透光植物磚、補光燈帶、供電線路、光強感應器和控制模塊，在水平和豎直方向上均對齊排布的透光植物磚組成植物墻，所述透光植物磚兩側對稱設置有貫穿上、下端面半圓形柱孔，兩塊左、右相鄰的透光植物磚的半圓形柱孔組成補光燈帶的安裝孔，所述補光燈帶設置為條狀結構，并且所述補光燈帶設置在安裝孔內，所述補光燈帶通過供電線路與控制模塊相連接，所述光強感應器設置在植物墻中部區域處的其中一塊透光植物磚內，所述光強感應器與控制模塊相連接。

作為優選，所述安裝孔的直徑為24mm～26mm。

作為優選，所述透光植物磚后端面的內側面設置為光反射面結構。

作為優選，所述補光燈帶延伸至植物墻的上、下兩端。

作為優選，所述補光燈帶頂部與安裝孔之間設置有封堵固定件，所述封堵固定件選用橡膠塞。

作為優選，所述補光燈帶選用LED燈帶。

與現有技術相比，本發明的有益之處是：通過將光源設置在植物墻內部，來實現對墻體植物進行全面補光以促進其生長，同時，還設置有光強感應器用于感應植物墻內部光的強度，控制模塊根據光強感應器反饋的數值來調節補光燈帶的光照強度，進而實現了節能的目的。

附圖說明：

下面結合附圖對本發明進一步說明。

圖1是本發明的主視圖。

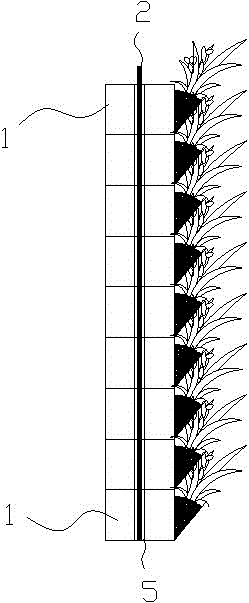

圖2是本發明的左視圖。

圖3是本發明的俯視圖。

圖中：1、透光植物磚；2、補光燈帶；3、供電線路；4、植物墻；5、安裝孔。

具體實施方式：

下面結合附圖及具體實施方式對本發明進行詳細描述：

如圖1至圖3所示的一種植物墻補光系統，包括透光植物磚1、補光燈帶2、供電線路3、光強感應器和控制模塊，在水平和豎直方向上均對齊排布的透光植物磚1組成植物墻4，所述透光植物磚1兩側對稱設置有貫穿上、下端面半圓形柱孔，兩塊左、右相鄰的透光植物磚1的半圓形柱孔組成補光燈帶2的安裝孔5，所述補光燈帶2設置為條狀結構，并且所述補光燈帶2設置在安裝孔5內，所述補光燈帶2通過供電線路3與控制模塊相連接，所述光強感應器設置在植物墻4中部區域處的其中一塊透光植物磚1內，所述光強感應器與控制模塊相連接。

作為安裝孔5尺寸的優選方式，所述安裝孔5的直徑為24mm～26mm。

此外，為了避免光污染或者光損失，所述透光植物磚1后端面的內側面設置為光反射面結構，這樣一來，實現了光照條件的最大化利用。

所述補光燈帶2延伸至植物墻4的上、下兩端，采用這種結構，補光燈帶2的光照范圍達到最大化，植物墻4任意位置的植物均能獲得充足的光照條件，有利于植物生長。

在實際應用的過程中為了實現對補光燈帶2固定，以及避免外部雜物進入到安裝孔5內，因此所述補光燈帶2頂部與安裝孔5之間設置有封堵固定件，在起到密封固定作用的基礎上，進一步為了降低成本，所述封堵固定件選用橡膠塞。

由于LED燈帶具有防水和節能的特性，因此所述補光燈帶2選用LED燈帶。

需要強調的是：以上僅是本發明的較佳實施例而已，并非對本發明作任何形式上的限制，凡是依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。
