本發明提供了一種農業溫室用保溫光伏屋頂結構，屬于農業光伏技術領域。

背景技術：

目前光伏發電行業發展迅速，在我國，經過近十年的發展，光伏行業應用已逐步走向與農業項目結合的農光發展模式，農光產業是光伏發電與農業生產相結合，棚頂太陽能發電、棚內發展農業生產的新型光伏系統工程，是現代農業發展的一種新模式。它通過把光伏發電、農業生產、生態保護和觀光旅游結合起來，利用田園景觀、農業生產活動、農業生態環境和生態農業經營模式，提高土地的單位產出，增加農戶收益。農光產業最廣泛的應用是將光伏組件鋪設在農業大棚屋頂上，構成光伏大棚的組合，光伏組件發電，大棚內進行農業生產，上在現有的農業光伏大棚中采用的光伏組件直接安裝完成以后，僅能保證大棚具有基本防雨防雪的作用，同時可以進行光伏發電，以最大限度利用資源，增加生態和社會收益。但在使用過程中，很多地區出于保持光伏大棚內部溫度的需求，對光伏大棚的棚頂保溫有很高的要求，但目前普遍使用的光伏電池組件本身沒有保溫效果，還需要在使用光伏電池組件鋪設好屋頂后再加裝保溫材料，施工過程繁瑣，安裝成本過高，同時由于加裝保溫材料為二次施工，施工質量難以保證，限制了光伏大棚在北方地區的推廣。

技術實現要素：

本發明的目的在于提供一種農業溫室用保溫光伏屋頂結構，代替原有的光伏及保溫材料分別安裝的結構，將保溫材料和光伏組件同時安裝，組成一體的保溫光伏屋頂結構，為農業溫室大棚提供合適的環境條件，簡化安裝流程，又能滿足農業溫室光伏大棚要求的環境條件，使農業溫室光伏大棚屋頂結構既能保證光伏組件的防雨防雪功能，又能保證該屋頂具有保溫隔熱的作用，以滿足北方農業溫室大棚的要求。

為實現以上目的，本發明采用的技術方案為：農業溫室用保溫光伏屋頂結構，所述農業溫室用保溫光伏屋頂結構包括橫梁，保溫光伏組件，光伏保溫型材，所述保溫光伏組件包括鋁邊框A、鋁邊框B、鋁邊框C、保溫材料F，光伏電池板，接線盒，鋁邊框A包括橫截面為矩形的型材主體，在型材主體的上方設置有橫截面為C形的光伏電池板夾持槽，型材主體內部設置有型腔，在矩形的型材主體上向光伏電池板夾持槽開口方向延伸有保溫材料夾持邊，所述保溫材料夾持邊平行于光伏電池板；在鋁邊框A的矩形型材主體上，保溫材料夾持邊的下方設置鋸齒狀突起D構成鋁邊框B；在鋁邊框B上，從C形光伏電池板夾持槽頂部向C形開口的反方向延伸出一個平檐，平檐上設置多條凸起的防滑條構成鋁邊框C；所述鋁邊框A安裝在光伏電池板兩個長邊上，鋁邊框B安裝在光伏電池板一個短邊上，與鋁邊框B相對的光伏電池板短邊安裝鋁邊框C，光伏電池板四條邊上的鋁邊框兩兩直角連接為矩形，光伏電池板邊緣卡放在四個鋁邊框的光伏電池板夾持槽內，保溫材料F設置于光伏電池板背部，四個鋁邊框的保溫材料夾持邊夾持在保溫材料F上邊緣，所述保溫材料F上開有方孔，方孔內部設置接線盒；所述光伏保溫型材是由倒月字型的導水槽及保溫材料G組成，所述導水槽外側壁設置有鋸齒狀突起E，保溫材料G通過鋸齒狀突起E固定在導水槽上，兩者共同構成所述的光伏保溫型材；在搭建所述農業溫室用保溫光伏屋頂結構時，相鄰兩個保溫光伏組件的鋁邊框B與鋁邊框C為交接邊，鋁邊框C向外延伸出的平檐搭在相鄰保溫光伏組件鋁邊框B的頂部，構成疊瓦式結構，鋁邊框B與鋁邊框C下方的鋸齒狀突起D處設置有保溫材料H，光伏組件長邊的保溫材料F面安裝所述光伏保溫型材，在光伏保溫型材內的導水槽上設置螺栓、壓片與螺母，壓片壓在相鄰兩個保溫光伏組件的長邊鋁邊框A上，螺母緊固后將光伏保溫型材與保溫光伏組件連接成一體，在導水槽下部還設置有安裝孔，將所述光伏保溫型材與橫梁固定連接。進一步的，所述導水槽與鋁邊框A的接觸部位設置有防水膠條。

本發明的有益技術效果為：通過將保溫材料和光伏組件預先組裝后進行農業光伏大棚屋頂的鋪設，替代原先鋪設好光伏電池板后加裝保溫材料的安裝方式，既保證光伏組件的防雨防雪功能，又能保證所鋪設的屋頂具有保溫隔熱的作用，滿足農業溫室大棚的要求，大大拓展了太陽能電池組件作為建筑結構材料使用的范圍，是集低碳、節能、環保于一身的新型高科技技術，本發明采用型材安裝，有利于大規模生產，標準化安裝，應用于農業溫室大棚，既能保證農業溫室大棚生態要求，又能保證光伏發電效果，既具綠色環保特性，又利于生態農業的發展。

附圖說明

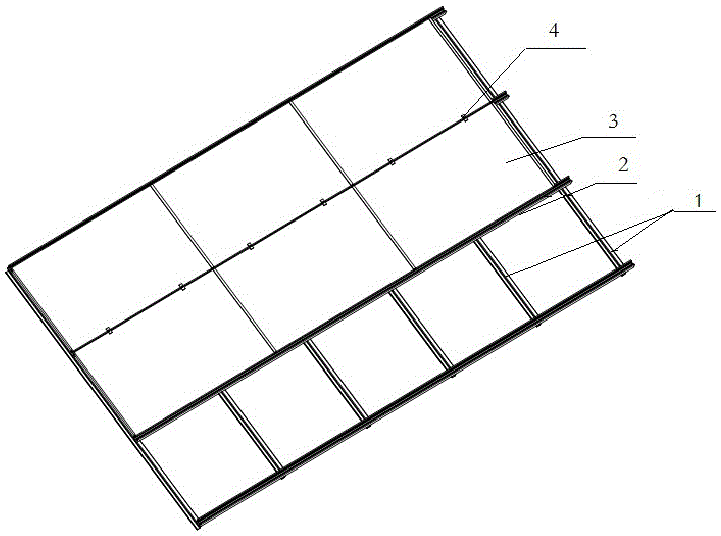

圖1：本發明一個實施例的整體結構圖。

圖2：本發明一個實施例中保溫光伏型材與保溫光伏組件結構圖。

圖3：本發明一個實施例中光伏電池板短邊安裝結構圖。

圖4： 鋁邊框A。

圖5：鋁邊框B。

圖6：鋁邊框C。

具體實施方式

為了更充分的解釋本發明的實施，以下提供本發明的實施實例，這些實施實例僅僅是對本發明的闡述，不限制本發明的范圍。

結合附圖對本發明進一步詳細的解釋，附圖中標記為：1. 橫梁；2. 導水槽; 3. 保溫光伏組件; 4. 壓片; 5. 光伏電池板; 6. 保溫材料F; 7. 導水槽; 8. 鋁邊框A; 9. 保溫材料G; 10. 螺栓; 11. 鋸齒狀突起E; 12. 防水膠條; 13. 鋁邊框B; 14. 鋁邊框C; 15. 接線盒; 16. 保溫材料H; 17. 防滑條；18.螺母; 19. 型腔; 20. 光伏電池板夾持槽; 21. 保溫材料夾持邊; 23. 鋸齒狀突起D; 24. 平檐。

如圖所示，農業溫室用保溫光伏屋頂結構，所述農業溫室用保溫光伏屋頂結構包括橫梁1，保溫光伏組件，光伏保溫型材，所述保溫光伏組件包括鋁邊框A8、鋁邊框B13、鋁邊框C14、保溫材料F6，光伏電池板5，接線盒15，鋁邊框A8包括橫截面為矩形的型材主體，在型材主體的上方設置有橫截面為C形的光伏電池板夾持槽20，型材主體內部設置有型腔，在矩形的型材主體上向光伏電池板夾持槽20開口方向延伸有保溫材料夾持邊21，所述保溫材料夾持邊21平行于光伏電池板5；在鋁邊框A8的矩形型材主體上，保溫材料夾持邊21的下方設置鋸齒狀突起D23構成鋁邊框B13；在鋁邊框B13上，從C形光伏電池板夾持槽20頂部向C形開口的反方向延伸出一個平檐24，平檐24上設置多條凸起的防滑條17構成鋁邊框C14；所述鋁邊框A8安裝在光伏電池板兩個長邊上，鋁邊框B13安裝在光伏電池板5一個短邊上，與鋁邊框B13相對的光伏電池板5短邊安裝鋁邊框C14，光伏電池板5四條邊上的鋁邊框兩兩直角連接為矩形，光伏電池板5邊緣卡放在四個鋁邊框的光伏電池板夾持槽20內，保溫材料F6設置于光伏電池板5背部，四個鋁邊框的保溫材料夾持邊21夾持在保溫材料F6上邊緣，所述保溫材料F6上開有方孔，方孔內部設置接線盒15；所述光伏保溫型材是由倒月字型的導水槽7及保溫材料G9組成，所述導水槽7外側壁設置有鋸齒狀突起E11，保溫材料G9通過鋸齒狀突起E11固定在導水槽7上，兩者共同構成所述的光伏保溫型材；在搭建所述農業溫室用保溫光伏屋頂結構時，相鄰兩個保溫光伏組件的鋁邊框B13與鋁邊框C14為交接邊，鋁邊框C14向外延伸出的平檐24搭在相鄰保溫光伏組件鋁邊框B13的頂部，構成疊瓦式結構，鋁邊框B13與鋁邊框C14下方的鋸齒狀突起D23處設置有保溫材料H16，光伏組件長邊的保溫材料F面安裝所述光伏保溫型材，在光伏保溫型材內的導水槽7上設置螺栓10、壓片4與螺母18，壓片4壓在相鄰兩個保溫光伏組件的長邊鋁邊框A8上，螺母18緊固后將光伏保溫型材與保溫光伏組件連接成一體，在導水槽7下部還設置有安裝孔，將所述光伏保溫型材與橫梁1固定連接, 所述導水槽7與鋁邊框A8的接觸部位設置有防水膠條12。本發明中的上下方向為相對概念，僅為更清楚的解釋本發明，不代表實際應用中的真實方位。

在詳細說明本發明的實施方式之后，熟悉該項技術的人士可清楚地了解，在不脫離上述申請專利范圍與精神下可進行各種變化與修改，凡依據發明型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均屬于本發明技術方案的范圍，且本發明型亦不受限于說明書中所舉實例的實施方式。
