本發明涉及一種熱帶魚缸恒溫保持及餌料冷藏裝置的溫度控制方法，屬于魚缸生態環境優化技術領域。

背景技術：

擺放魚缸水族箱可以美化環境、調劑生活，其中體色鮮艷、外表靚麗的熱帶觀賞魚很受歡迎，成為魚類愛好者的理想選擇。熱帶觀賞魚是生活中熱帶水域里的小型魚類，對水環境的要求較高，如水質、水草等，尤其是水溫的控制。大部分熱帶魚對水溫非常敏感，生活水溫一般在22-26℃范圍內，高于環境水溫，因此需要對水加熱并保持水溫穩定。

專利號為02206085.5和201010186789.6的發明分別公開了一種水族箱恒溫器，設于水族箱外部或過濾水槽內，基于帕爾帖效應，通過切換芯片的冷熱端對進入水箱的水加熱或冷卻，保持水族箱內合適的水溫。這種控制方式雖然簡單，但制冷芯片長期處于冷熱交替的狀態對產品的壽命非常不利。芯片另一端所產生的熱量或冷量由流動的空氣帶走，尤其是制冷芯片制冷時，熱端其實是非常優良的加熱器，所排放的熱量遠大于冷端所產生的冷量，這部分能量往往沒有得到利用直接排入環境而被浪費。

熱帶魚喜食水蚯蚓、小魚蝦等肉食性餌料，因此餌料需要保鮮。當前普遍的做法是將餌料放入冰箱保鮮，但容易和冰箱內其他食物發生污染，不益于個人衛生健康。

因此，如果能夠同時利用熱電堆所產生的冷量和熱量，并設計一種溫度控制方法，根據水溫和冷藏溫度的變化加以調節，實現保持魚缸水溫和餌料保鮮的雙重功能，既節約能耗，也利于魚類養殖。

技術實現要素：

目的：本發明提供了一種熱帶魚缸恒溫保持及餌料冷藏裝置的溫度控制方法，同時利用熱電堆所產生的冷量和熱量，根據水溫和冷藏溫度的變化加以調節，實現保持魚缸水溫和餌料保鮮的雙重功能，既節約能耗，也利于魚類養殖。

本發明的技術方案如下：

一種熱帶魚缸恒溫保持及餌料冷藏裝置的溫度控制方法，利用了一種裝置，所述裝置位于魚缸和過濾加氧裝置之間，安裝于魚缸下方的柜體內，包括熱電堆、冷板、散熱板、蛇形換熱管、冷藏室、保溫層、風扇、控制器、控制面板和給水旁路調節閥，所述熱電堆通過控制器與電源連接，其熱端與蛇形換熱管直接接觸，未與蛇形換熱管接觸的部分覆以散熱板，散熱板的一側裝有風扇，所述熱電堆冷端與冷板通過導熱硅脂粘合，所述冷板圍成一個空腔形成冷藏室，所述保溫層填充在冷板外表面和熱電堆與柜體形成的空隙中，所述給水旁路調節閥設置在蛇形換熱管進水口和水泵之間，并連通一給水旁路直接與蛇形換熱管的出水口連接，所述魚缸內底部和冷板表面分別設有第一感溫元件和第二感溫元件，分別測量魚缸內水溫和冷板溫度，所述控制器的輸入端分別與電源、兩個感溫元件和控制面板相連，輸出端與溫度顯示屏、熱電堆、給水旁路調節閥和風扇相連，所述控制面板用于設定魚缸水溫的上下限值和冷板溫度，所述控制器用于調整熱電堆電流大小、給水旁路調節閥的閥門開度、風扇轉速以及切換水冷和風冷方式，具體步驟如下：

1a） 接通電源，熱電堆和風扇通電開始工作，熱電堆的冷端產生冷量，冷藏室溫度降低，風扇驅使空氣流動帶走熱電堆熱端產生的熱量；

1b）第二感溫元件測得冷板溫度TL，并將測得的溫度轉成電壓信號反饋至控制器；

1c）將測得的冷板溫度T_L與控制面板設定的冷板溫度進行比較，若溫差絕對值大于1℃，差值信號觸發恒溫自動控制程序，通過改變供給熱電堆的電流使冷板溫度保持在給定值上；如果溫差絕對值小于等于1℃，繼續步驟1d）；

1d）第一感溫元件測得魚缸內水溫T_S；

1e）若水溫T_S小于魚缸水溫設定下限時，熱電堆的熱端采用水冷方式；水溫T_S>魚缸水溫設定上限時，熱電堆的熱端采用風冷方式；水溫T_S介于魚缸水溫設定上限和下限之間時，熱電堆的熱端采用風冷+水冷的方式；

1f）返回步驟1b)。

優選地，步驟1e）中所述的水冷方式為風扇停止運行，給水旁路調節閥關閉，水經蛇形換熱管與熱電堆熱端換熱后送入魚缸。

優選地，其特征在于，步驟1e）中所述的風冷方式為風扇運行，給水旁路調節閥全開，水經由給水旁路送入魚缸。

優選地，步驟1e）中所述風冷+水冷方式為給水旁路調節閥有一定開度，水部分經由蛇形換熱管被加熱，部分經由給水旁路，冷熱水混合后送入魚缸，風扇轉速分檔，風扇運行為強制對流風冷方式，風扇停止為自然對流風冷方式。

本發明的有益效果：本發明提供一種熱帶魚缸恒溫保持及餌料冷藏裝置的溫度控制方法，自動監測冷藏室冷板溫度和魚缸水溫，通過調節工作電流維持冷藏室冷板溫度恒定，根據魚缸水溫切換水冷風冷方式和調整給水旁路閥門開度，控制魚缸內水溫在設定的范圍之內。

附圖說明

圖1為本發明的溫度控制方法的流程圖；

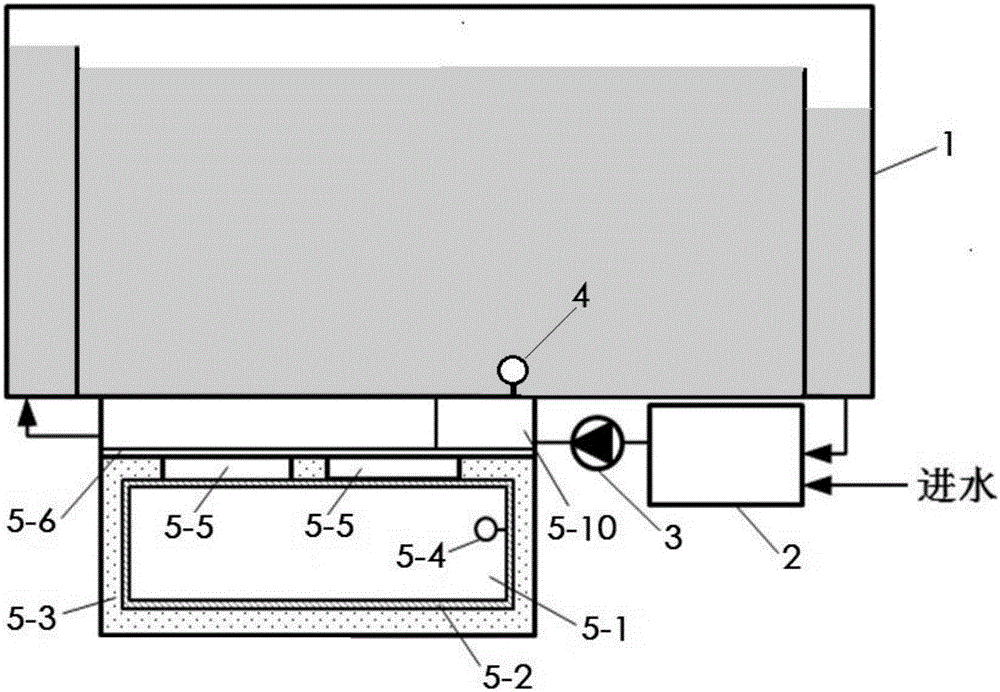

圖2為本發明的系統示意圖；

圖3為本發明的熱帶魚缸恒溫保持及餌料冷藏裝置的俯視圖；

圖4為本發明的熱帶魚缸恒溫保持及餌料冷藏裝置的系統框圖。

圖中：魚缸1、過濾加氧裝置2、水泵3、第一感溫元件4、冷藏室5-1、冷板5-2、保溫層5-3、第二感溫元件5-4、熱電堆5-5、散熱板5-6、蛇形換熱管5-7、風扇5-8、控制器5-9、控制面板5-10、給水旁路調節閥5-11。

具體實施方式

為了使本技術領域的人員更好地理解本申請中的技術方案，下面將結合本申請實施例中的附圖，對本申請實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本申請一部分實施例，而不是全部的實施例。基于本申請中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本申請保護的范圍。

如圖1-4所示，一種熱帶魚缸恒溫保持及餌料冷藏裝置的溫度控制方法，利用了一種裝置，所述裝置位于魚缸1和過濾加氧裝置2之間，安裝于魚缸下方的柜體內，包括熱電堆5-5、冷板5-2、散熱板5-6、蛇形換熱管5-7、冷藏室5-1、保溫層5-3、風扇5-8、控制器5-9、控制面板5-10和給水旁路調節閥5-11，所述熱電堆5-5通過控制器5-9與電源連接，其熱端與蛇形換熱管5-7直接接觸，未與蛇形換熱管5-7接觸的部分覆以散熱板5-6，散熱板5-6的一側裝有風扇5-8，所述熱電堆5-5冷端與冷板5-2通過導熱硅脂粘合，所述冷板5-2圍成一個空腔形成冷藏室5-1，所述保溫層5-3填充在冷板5-2外表面和熱電堆與柜體形成的空隙中，所述給水旁路調節閥5-11設置在蛇形換熱管5-7進水口和水泵3之間，并連通一給水旁路直接與蛇形換熱管5-7的出水口連接，所述魚缸1內底部和冷板5-2內表面分別設有第一感溫元件4和第二感溫元件5-4，分別測量魚缸內水溫和冷板溫度，所述控制器5-9的輸入端分別與電源、兩個感溫元件和控制面板相連，輸出端與溫度顯示屏、熱電堆5-5、給水旁路調節閥5-11和風扇5-8相連，所述控制面板5-10用于設定魚缸水溫的上下限值和冷板溫度，所述控制器用于調整熱電堆電流大小、給水旁路調節閥的閥門開度、風扇轉速以及切換水冷和風冷方式，具體步驟如下：

1a） 接通電源，熱電堆5-5和風扇5-8通電開始工作，熱電堆5-5的冷端產生冷量，冷藏室溫度降低，風扇驅使空氣流動帶走熱電堆熱端產生的熱量；

1b）第二感溫元件5-4測得冷板溫度T_L，并將測得的溫度轉成電壓信號反饋至控制器；

1c）將測得的冷板溫度T_L與控制面板設定的冷板溫度進行比較，若溫差絕對值大于1℃，差值信號觸發恒溫自動控制程序，通過改變供給熱電堆5-5的電流使冷板溫度保持在給定值上；如果溫差絕對值小于等于1℃，繼續步驟1d）；

1d）第一感溫元件4測得魚缸內水溫T_S；

1e）若水溫T_S小于魚缸水溫設定下限時，熱電堆的熱端采用水冷方式；水溫T_S>魚缸水溫設定上限時，熱電堆5-5的熱端采用風冷方式；水溫T_S介于魚缸水溫設定上限和下限之間時，熱電堆5-5的熱端采用風冷+水冷的方式；

1f）返回步驟1b)。

優選地，步驟1e）中所述的水冷方式為風扇5-8停止運行，給水旁路調節閥5-11關閉，水經蛇形換熱管5-7與熱電堆5-5熱端換熱后送入魚缸1。

優選地，其特征在于，步驟1e）中所述的風冷方式為風扇運行，給水旁路調節閥5-11全開，水經由給水旁路送入魚缸1。

優選地，步驟1e）中所述風冷+水冷方式為控制器控制給水旁路調節閥5-11有一定開度，水部分經由蛇形換熱管5-7被加熱，部分經由給水旁路，冷熱水混合后送入魚缸1，風扇5-8轉速分檔，風扇運行為強制對流風冷方式，風扇5停止為自然對流風冷方式。

本發明中涉及的恒溫自動控制程序?qū)儆诠夹g(shù)，由若干模塊組成的控制系統實現，而非單一的元器件，控制系統可采用單片機作為核心即控制器，包括電源模塊、溫度采集模塊、面板輸入模塊、溫度顯示模塊、溫度控制模塊、閥門控制和風扇，所述電源模塊（即電源）、溫度采集模塊（即兩個感溫元件）、面板輸入模塊（控制面板）分別連接控制器輸入端，溫度顯示模塊（溫度顯示屏）、溫度控制模塊（熱電堆）、閥門控制（給水旁路調節閥）和風扇分別連接控制器輸出端，溫度采集模塊將采集的溫度信息傳輸至控制器，控制面板用于輸入預設的溫度值，所述控制器用于調整熱電堆電流大小、給水旁路調節閥的閥門開度、風扇轉速以及切換水冷和風冷方式。電源通過控制器分別連接熱電堆和風扇。上述技術均為本領域技術人員所掌握的常規技術手段，故而未加詳述。

本發明步驟1c)中涉及的溫度比較的設計原理如下：感溫元件測得冷藏室冷板溫度后將溫度信息轉化為電壓信號，即為電壓值u1，預設冷板溫度由控制面板輸入給定，轉為電壓信號即為電壓值u2，并與實際溫度u1比較后得到溫度差值信號?u，溫度差值信號經放大后有足夠的能量，可驅動執行電動機，通過傳動機構拖動調壓器動觸頭，使供給熱電堆的電流加大或減小，當偏差在允許范圍之內時，電機停止轉動。上述技術均為本領域技術人員所掌握的常規技術手段，故而未加詳述。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
