本發明涉及一種養殖場綠化環保設備，尤其涉及一種桑林土雞養殖場綠化環保設備。

背景技術：

土雞，家禽的一種。有別于籠養的肉雞。其中以″山坡散養土雞″為最好，公雞冠大而紅，性烈好斗，母雞雞冠極小。土雞也叫草雞、笨雞，是指放養在山野林間、果園的肉雞。具有耐粗飼、就巢性強和抗病力強等特性，肉質鮮美。雞蛋在城鄉市場上非常暢銷，且蛋價也高于普通雞蛋，營養價值高。雞肉口味鮮美、蛋品質優良、營養豐富，市場需求前景廣闊。且由于大多數是在林間或果園內放養，更貼近綠色環保的要求，故而更受消費者的青睞對于具備一定條件的農戶來說，飼養柴雞的成本又比較低，適合家庭養殖，飼養周期較長，一般長為成年約6個月左右。

養殖場中的糞便是飼養畜牧的另一份重要的收入來源，為了滿足用戶的需求，需要對養殖場中的糞便進行有效的處理，而現有的養殖場綠化環保設備存在處理不徹底、處理效率低、操作復雜的缺點，因此亟需研發一種處理徹底、處理效率高、操作簡單的桑林土雞養殖場綠化環保設備。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的養殖場綠化環保設備存在處理不徹底、處理效率低、操作復雜的缺點，本發明要解決的技術問題是提供一種處理徹底、處理效率高、操作簡單的桑林土雞養殖場綠化環保設備。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種桑林土雞養殖場綠化環保設備，包括有底板、車輪、推手、左架、第一電機、第一固定板、導套、安裝板、轉軸、滑軌、滑塊、支桿、第二電機、齒輪、齒條、第二固定板、刮板、藥箱、第一軟管、水泵、第二軟管、定滑輪、拉線、彈簧、拉板和手柄，底板底部對稱設有車輪，底板頂部左端焊接有左架，左架左側中部焊接有推手，底板頂部右側通過螺栓連接的方式固定式連接有第一電機，第一電機的輸出軸通過聯軸器連接有轉軸，轉軸左側下部通過螺栓連接的方式連接有第一固定板，第一固定板頂部通過螺栓連接的方式連接有藥箱，藥箱頂部左側焊接有水泵，水泵上通過法蘭連接的方式連接有第一軟管，第一軟管穿過藥箱頂部，藥箱左側上部焊接有導套，水泵上通過法蘭連接的方式連接有第二軟管，第二軟管穿過導套，轉軸右側下部螺栓連接的方式連接有安裝板，安裝板頂部右側焊接有支桿，支桿頂端通過螺栓連接的方式固定式連接有第二電機，第二電機的輸出軸上通過鍵連接的方式連接有齒輪，轉軸右側上部通過螺栓連接的方式連接有滑軌，滑軌上滑動式連接有滑塊，滑塊與滑軌配合，滑塊上焊接有齒條，齒條與齒輪嚙合，齒條頂端通過螺栓連接的方式連接有第二固定板，第二固定板底部右側焊接有刮板，刮板左壁與右壁中心均開有大孔，刮板內中心對稱設有拉板，兩個拉板之間通過掛鉤連接的方式對稱連接有彈簧，拉板穿過大孔，拉板末端均焊接有手柄，刮板左壁與右壁上均開有插銷孔，插銷孔與大孔聯通，且拉板內側均開有小孔，刮板內右側設有定滑輪，定滑輪上繞有拉線，拉線分別與拉板通過掛鉤連接的方式連接。

優選地，還包括有濾網，第一軟管末端焊接有濾網。

優選地，還包括有放置箱，左架左側下部通過螺栓連接的方式連接有放置箱。

優選地，底板材質為優質鋼材，表面覆鍍鋅層。

優選地，底板材質為不銹鋼。

優選地，安裝板材質為Q235鋼。

工作原理：使用本設備時，工人首先推動推手將本設備推至桑林土雞圈養處，再控制第二電機逆時針轉動，第二電機帶動齒條及其上設備通過滑塊向下運動，當刮板向下運動至一定程度后，控制第二電機停止工作。工人手握一邊手柄往外拉，彈簧被拉伸，另一邊拉板通過拉線的拉力也往外走，當刮板延長到所需長度時，當小孔與大孔和插銷孔位于同一水平線上時再通過圓柱銷將拉板固定住，此時，工人通過推手將本設備往前推，刮板將地面上的糞便收集起來，當對地面上的糞便處理完成后，停止將本設備往前推，將圓柱銷拔出，在彈簧的彈力作用下拉板運動到原位。然后控制第一電機旋轉180°，第一電機帶動轉軸及其上設備旋轉180°，此時藥箱位于轉軸右側，再控制水泵工作，水泵將藥箱內的消毒水通過第一軟管流至第二軟管流出，對桑林土雞圈養處進行消毒，此時工人通過推手將本設備往前推，對桑林土雞圈養處加大范圍進行消毒，進而對桑林土雞圈養處處理徹底，當消毒完成后，控制水泵停止工作，再控制第一電機旋轉180°，第一電機帶動轉軸及其上設備旋轉180°回到初始位置后，控制第一電機停止工作。再控制第二電機順時針轉動，第二電機帶動齒條及其上設備通過滑塊向上運動，當刮板向上運動回到初始位置后，控制第二電機停止工作。重復以上動作，即可將本設備推至下一處桑林土雞圈養處進行處理。

因為還包括有濾網，第一軟管末端焊接有濾網，使得藥箱內的雜質不能通過第一軟管泵入第二軟管流出，可防止堵塞第一軟管和第二軟管。

因為還包括有放置箱，左架左側下部通過螺栓連接的方式連接有放置箱，放置箱能夠存放小物品，防止物品丟失。

因為底板材質為優質鋼材，表面覆鍍鋅層，使得本設備不易腐蝕，提高使用壽命。

因為底板材質為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，使設備的使用壽命更長。

因為安裝板材質為Q235鋼，Q235鋼硬度高且不容易變形，使設備的使用壽命更長。

(3)有益效果

本發明達到了處理徹底、處理效率高、操作簡單的效果，并且本設備結構合理、制作成本低和易于維修，又因為底板材質為優質鋼材，表面覆鍍鋅層的作用，使得本設備不易腐蝕，提高使用壽命。

附圖說明

圖1為本發明的第一種主視結構示意圖。

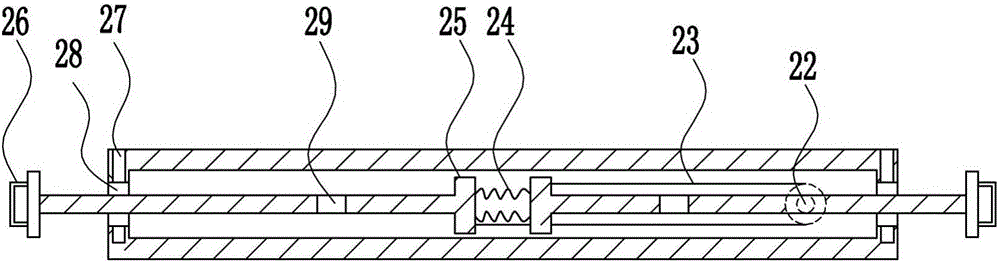

圖2為本發明刮板的俯視結構示意圖。

圖3為本發明的第二種主視結構示意圖。

圖4為本發明的第三種主視結構示意圖。

附圖中的標記為：1-底板，2-車輪，3-推手，4-左架，5-第一電機，6-第一固定板，7-導套，8-安裝板，9-轉軸，10-滑軌，11-滑塊，12-支桿，13-第二電機，14-齒輪，15-齒條，16-第二固定板，17-刮板，18-藥箱，19-第一軟管，20-水泵，21-第二軟管，22-定滑輪，23-拉線，24-彈簧，25-拉板，26-手柄，27-插銷孔，28-大孔，29-小孔，30-濾網，31-放置箱。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種桑林土雞養殖場綠化環保設備，如圖1-4所示，包括有底板1、車輪2、推手3、左架4、第一電機5、第一固定板6、導套7、安裝板8、轉軸9、滑軌10、滑塊11、支桿12、第二電機13、齒輪14、齒條15、第二固定板16、刮板17、藥箱18、第一軟管19、水泵20、第二軟管21、定滑輪22、拉線23、彈簧24、拉板25和手柄26，底板1底部對稱設有車輪2，底板1頂部左端焊接有左架4，左架4左側中部焊接有推手3，底板1頂部右側通過螺栓連接的方式固定式連接有第一電機5，第一電機5的輸出軸通過聯軸器連接有轉軸9，轉軸9左側下部通過螺栓連接的方式連接有第一固定板6，第一固定板6頂部通過螺栓連接的方式連接有藥箱18，藥箱18頂部左側焊接有水泵20，水泵20上通過法蘭連接的方式連接有第一軟管19，第一軟管19穿過藥箱18頂部，藥箱18左側上部焊接有導套7，水泵20上通過法蘭連接的方式連接有第二軟管21，第二軟管21穿過導套7，轉軸9右側下部螺栓連接的方式連接有安裝板8，安裝板8頂部右側焊接有支桿12，支桿12頂端通過螺栓連接的方式固定式連接有第二電機13，第二電機13的輸出軸上通過鍵連接的方式連接有齒輪14，轉軸9右側上部通過螺栓連接的方式連接有滑軌10，滑軌10上滑動式連接有滑塊11，滑塊11與滑軌10配合，滑塊11上焊接有齒條15，齒條15與齒輪14嚙合，齒條15頂端通過螺栓連接的方式連接有第二固定板16，第二固定板16底部右側焊接有刮板17，刮板17左壁與右壁中心均開有大孔28，刮板17內中心對稱設有拉板25，兩個拉板25之間通過掛鉤連接的方式對稱連接有彈簧24，拉板25穿過大孔28，拉板25末端均焊接有手柄26，刮板17左壁與右壁上均開有插銷孔27，插銷孔27與大孔28聯通，且拉板25內側均開有小孔29，刮板17內右側設有定滑輪22，定滑輪22上繞有拉線23，拉線23分別與拉板25通過掛鉤連接的方式連接。

還包括有濾網30，第一軟管19末端焊接有濾網30。

還包括有放置箱31，左架4左側下部通過螺栓連接的方式連接有放置箱31。

底板1材質為優質鋼材，表面覆鍍鋅層。

底板1材質為不銹鋼。

安裝板8材質為Q235鋼。

工作原理：使用本設備時，工人首先推動推手3將本設備推至桑林土雞圈養處，再控制第二電機13逆時針轉動，第二電機13帶動齒條15及其上設備通過滑塊11向下運動，當刮板17向下運動至一定程度后，控制第二電機13停止工作。工人手握一邊手柄26往外拉，彈簧24被拉伸，另一邊拉板25通過拉線23的拉力也往外走，當刮板17延長到所需長度時，當小孔29與大孔28和插銷孔27位于同一水平線上時再通過圓柱銷將拉板25固定住，此時，工人通過推手3將本設備往前推，刮板17將地面上的糞便收集起來，當對地面上的糞便處理完成后，停止將本設備往前推，將圓柱銷拔出，在彈簧24的彈力作用下拉板25運動到原位。然后控制第一電機5旋轉180°，第一電機5帶動轉軸9及其上設備旋轉180°，此時藥箱18位于轉軸9右側，再控制水泵20工作，水泵20將藥箱18內的消毒水通過第一軟管19流至第二軟管21流出，對桑林土雞圈養處進行消毒，此時工人通過推手3將本設備往前推，對桑林土雞圈養處加大范圍進行消毒，進而對桑林土雞圈養處處理徹底，當消毒完成后，控制水泵20停止工作，再控制第一電機5旋轉180°，第一電機5帶動轉軸9及其上設備旋轉180°回到初始位置后，控制第一電機5停止工作。再控制第二電機13順時針轉動，第二電機13帶動齒條15及其上設備通過滑塊11向上運動，當刮板17向上運動回到初始位置后，控制第二電機13停止工作。重復以上動作，即可將本設備推至下一處桑林土雞圈養處進行處理。

因為還包括有濾網30，第一軟管19末端焊接有濾網30，使得藥箱18內的雜質不能通過第一軟管19泵入第二軟管21流出，可防止堵塞第一軟管19和第二軟管21。

因為還包括有放置箱31，左架4左側下部通過螺栓連接的方式連接有放置箱31，放置箱31能夠存放小物品，防止物品丟失。

因為底板1材質為優質鋼材，表面覆鍍鋅層，使得本設備不易腐蝕，提高使用壽命。

因為底板1材質為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，使設備的使用壽命更長。

因為安裝板8材質為Q235鋼，Q235鋼硬度高且不容易變形，使設備的使用壽命更長。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
