本發明涉及一種栽培架，具體為一種階梯狀草莓立體無土栽培裝置，屬于草莓無土栽培技術應用領域。

背景技術：

草莓立體無圖栽培也稱垂直栽培，是在盡量不影響地面栽培的前提下，通過豎立起來的栽培裝置或其他形式作為植物生長的載體，充分利用溫室空間和太陽能的一種無土栽培方式。主要種植一些矮秧類作物如生菜、草莓等，可以提高土地利用率3到5倍，提高單位面積產量2到3倍。草莓立體栽培在日本、美國、西班牙、比利時和荷蘭等國家均占有一定比例，是草莓設施栽培的主要方式之一。具有提高空間利用率和單位面積產量、解決重茬問題、減少土傳病蟲害等優點，經濟價值和觀賞性均較高，草莓立體無土栽培已成為設施園藝的一個亮點，其中觀光采摘深受人們的喜愛，也為農戶帶來了豐厚的收益。

但是現有的用于草莓種植的立體栽培裝置在使用時仍存在一定缺陷，草莓在生長過程中限于光照條件，在光照較強的位置草莓就會生長較為旺盛，往往一批草莓在同時種植過程中光照較強的位置就長得較為旺盛，長此以往隨著植株的長高，就會遮擋光照較弱位置上的草莓，從而使光照弱的位置草莓產量大大降低，并且現有的草莓栽培裝置并具備能夠根據陽光角度的改變調節栽培裝置位置的功能，隨著一天當中時間的推進，陽光的照射角度一直在變化，在某個時間段，栽培裝置上的草莓會照射不到陽光。因此，針對上述問題提出一種階梯狀草莓立體無土栽培裝置。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一種階梯狀草莓立體無土栽培裝置。

本發明通過以下技術方案來實現上述目的，一種階梯狀草莓立體無土栽培裝置，包括第一栽培架，所述第一栽培架上端安裝培養盆，且所述培養盆內部設置培養槽，所述培養槽一側設置基液管接口，且所述基液管接口連接基液導管，所述基液導管一端連接基液輸送控制箱，且所述基液輸送控制箱上設置若干個基液輸送按鈕，所述培養盆下方連接伸縮桿，且所述伸縮桿固定安裝在底座上，所述第一栽培架一側設置第二栽培架，且所述第二栽培架一側設置第三栽培架。

優選的，所述培養槽底部設置若干個間距均勻的根莖培養孔。

優選的，所述培養槽底部為中空結構。

優選的，所述所述伸縮桿頂端為螺紋狀，且所述伸縮桿通過培養盆底側的螺孔固定連接培養盆。

優選的，所述升降控制器上設置若干個升降按鈕，并通過若干個導線分別連接所述第一栽培架、所述第二栽培架、所述第三栽培架。

優選的，所述第一栽培架與所述第二栽培架、所述第三栽培架三者之間構成階梯狀結構。

本發明的有益效果是：本發明提供一種階梯狀草莓立體無土栽培裝置。通過在裝置內部設置若干個栽培架，并且每個栽培架均具有伸縮調節高度的功能，從而使栽培架與栽培架之間構成階梯狀結構，使每個栽培架上種植的草莓在生長過程中相互之間無光照遮擋，并且培養人員可根據光照情況，當光線偏移時，手動控制升降控制器使栽培架調節高度重新構成階梯狀結構，以保證在不同時間段草莓均能受到良好的光照，并且相互之間一直無光照遮擋。

附圖說明

圖1為本發明的整體結構示意圖；

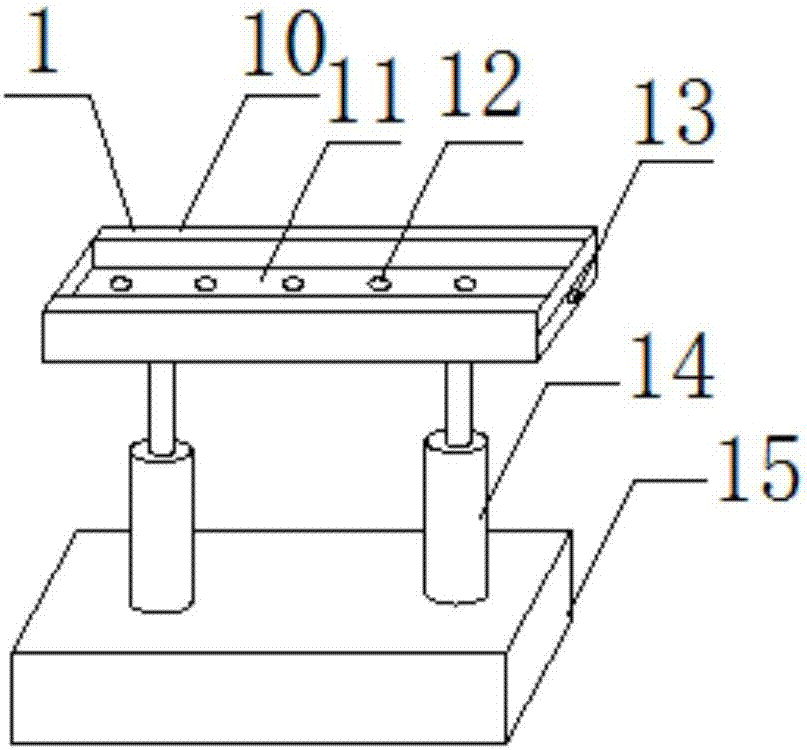

圖2為本發明第一栽培架整體結構示意圖；

圖3為本發明第一栽培架爆炸結構示意圖；

圖4為本發明培養盆底部結構俯視圖；

圖中：1、第一栽培架，2、第二栽培架，3、升降控制器，4、升降按鈕，5、導線，6、第三栽培架，7、基液導管，8、基液輸送控制箱，9、基液輸送按鈕，10、培養盆，11、培養槽，12、根莖培養孔，13、基液管接口，14、伸縮桿，15、底座，16、螺孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4所示，一種階梯狀草莓立體無土栽培裝置，包括第一栽培架1，第一栽培架1上端安裝培養盆10，且培養盆10內部設置培養槽11，培養槽11一側設置基液管接口13，且基液管接口13連接基液導管7，基液導管7一端連接基液輸送控制箱8，且基液輸送控制箱8上設置若干個基液輸送按鈕9，培養盆10下方連接伸縮桿14，且伸縮桿14固定安裝在底座15上，第一栽培架1一側設置第二栽培架2，且第二栽培架2一側設置第三栽培架6。

作為本發明的一種技術優化方案，培養槽11底部設置若干個間距均勻的根莖培養孔12，使草莓植株之間距離適當，有效避免在生長過程相互之間互相影響。

作為本發明的一種技術優化方案，培養槽11底部為中空結構，使培養基液能夠直接為根莖提供生長資源。

作為本發明的一種技術優化方案，伸縮桿14頂端為螺紋狀，且伸縮桿通過培養盆10底側的螺孔16固定連接培養盆10，使伸縮桿14與培養盆10穩定連接，在升降過程中更加穩定。

作為本發明的一種技術優化方案，升降控制器3上設置若干個升降按鈕4，并通過若干個導線5分別連接第一栽培架1、第二栽培架2、第三栽培架6，實現對第一栽培架1、第二栽培架2、第三栽培架6升降的分別控制。

作為本發明的一種技術優化方案，第一栽培架1與第二栽培架2、第三栽培架6三者之間構成階梯狀結構，有效避免每個栽培盆上的植株生長過程中光線遮擋。

本發明在使用時，首先，根據不同時間段的光線角度通過升降控制器3上的升降按鈕3控制第一栽培架1與第二栽培架2、第三栽培架6內部的伸縮桿14伸縮，調節培養盆10的高度，使第一栽培架1與第二栽培架2、第三栽培架6之間構成階梯狀結構，并確保第一栽培架1與第二栽培架2、第三栽培架6上種植的草莓之間無相互之間的光線遮擋，其次，通過基液輸送控制箱8上的基液輸送按鈕9分別對第一栽培架1與第二栽培架2、第三栽培架6內部種植的草莓輸送基液，維持草莓的正常生長。

本發明的有益效果：本發明提供一種階梯狀草莓立體無土栽培裝置。通過在裝置內部設置若干個栽培架，并且每個栽培架均具有伸縮調節高度的功能，從而使栽培架與栽培架之間構成階梯狀結構，使每個栽培架上種植的草莓在生長過程中相互之間無光照遮擋，并且培養人員可根據光照情況，當光線偏移時，手動控制升降控制器使栽培架調節高度重新構成階梯狀結構，以保證在不同時間段草莓均能受到良好的光照，并且相互之間一直無光照遮擋。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
