本發明涉及農機設備領域，具體是指一種深層播種設備。

背景技術：

在農產品的種植中，存在部分農產品播種時需將種子播于土壤深層，這些農產品播種時通常需要人工種植。以種蒜為例，需要蒜瓣插于土壤內部，或者在蒜瓣表面覆土，在種植過程中，種植者反復彎腰，勞動強度高，對體力損耗大，而且種植時手反復與土壤接觸，對手損傷較大。

技術實現要素：

本發明的目的在于：克服現有技術上述缺陷，提供一種深層播種設備。本發明操作簡單，使用便利，不僅可保障深層種植效果，而且播種速度快，勞動強度低，對身體損傷小，有利于規模化種植。

本發明通過下述技術方案實現：

一種深層播種設備，包括農機主體和播種機構，所述播種機構位于農機主體的前端或者后端，所述農機主體靠近播種機構處設有播種椅，所述播種機構包括第一液壓缸和第二液壓缸，所述第一液壓缸和第二液壓缸均與農機主體固定連接，且兩者的活塞均指向下方，所述第一液壓缸活塞上接有壓板，所述第二液壓缸活塞上接有播種平臺，所述壓板位于播種平臺上方，所述壓板的下表面設有用于壓入播種孔的壓柱，所述播種孔與壓柱形狀吻合，所述播種孔貫穿播種平臺的上下表面，所述播種平臺下表面設有播種插管，所述播種插管的內腔與播種孔連通，兩者一一對應。

以種蒜為例，本發明在使用時，操作者坐于播種椅上。在工作時，第二液壓缸的活塞首先向下運動，帶動播種插管插入土壤中。然后，操作者分別往各個播種孔內投入蒜瓣，蒜瓣在重力作用下掉落至播種插管底部。然后第一液壓缸活塞向下運動，帶動壓柱壓入播種孔內，由于播種孔與壓柱形狀吻合，因此播種插管內的空氣將會受到壓柱的壓力，推動蒜瓣壓入土壤中。蒜瓣壓入土壤后，首先第一液壓缸活塞復位，然后第二液壓缸活塞復位。通過上述過程，即可完成一輪播種。每完成一輪播種后，農機主體向前運動一段繼續，即可繼續進行下一輪播種。本發明操作簡單，使用便利，不僅可保障深層種植效果，而且播種速度快，勞動強度低，對身體損傷小，有利于規模化種植。本發明的優點還在于，使用壓縮空氣使蒜瓣壓入土壤中，對蒜瓣不會造成損傷，而且還能夠有效避免黏性土壤中播種插管末端堵塞的發生。本發明適宜各種需將種子種進土壤中的各種農作物，不局限于種蒜。在本發明中農機主體前端是指農機主體運動方向的前端。

作為一種優選的方式，所述播種機構位于農機主體的后端。通過播種機構位于農機主體的后端，可有效避免播種完畢后，農機主體運動時壓住以播種土壤，使土壤過于緊實，不利于種子發芽。

作為一種優選的方式，所述壓柱的前端設有橡膠塊，所述橡膠塊與播種孔過盈配合。通過壓柱的前端設有橡膠塊，所述橡膠塊與播種孔過盈配合，可保障壓住與播種孔配合的氣密性，保障壓縮空氣的正常進行，使種子壓入土壤內部。

作為一種優選的方式，所述第一液壓缸的數量為偶數個，各個第一液壓缸在壓板上方對稱分布。通過第一液壓缸的數量為偶數個，各個第一液壓缸在壓板上方對稱分布，可保障各處受力更為均勻，使種子盡可能播種于同一深度。

作為一種優選的方式，所述播種插管豎直設置，所述播種孔與播種插管內腔的形狀相吻合。通過播種插管豎直設置，播種孔與播種插管內腔的形狀相吻合，可保障種子正常掉入至播種插管底部，使后續能夠壓入土壤中。

作為一種優選的方式，所述播種孔為圓柱形，且僅容一粒蒜瓣通過。通過播種孔為圓柱形，且僅容一粒蒜瓣通過，可避免蒜瓣翻轉，保障種植時蒜瓣頭部朝上，保障種植效果。

本發明與現有技術相比，具有以下優點及有益效果：

(1)本發明操作簡單，使用便利，不僅可保障深層種植效果，而且播種速度快，勞動強度低，對身體損傷小，有利于規模化種植；

(2)本發明通過播種機構位于農機主體的后端，可有效避免播種完畢后，農機主體運動時壓住以播種土壤，使土壤過于緊實，不利于種子發芽；

(3)本發明通過壓柱的前端設有橡膠塊，所述橡膠塊與播種孔過盈配合，可保障壓住與播種孔配合的氣密性，保障壓縮空氣的正常進行，使種子壓入土壤內部；

(4)本發明通過第一液壓缸的數量為偶數個，各個第一液壓缸在壓板上方對稱分布，可保障各處受力更為均勻，使種子盡可能播種于同一深度；

(5)本發明通過播種插管豎直設置，播種孔與播種插管內腔的形狀相吻合，可保障種子正常掉入至播種插管底部，使后續能夠壓入土壤中；

(6)本發明通過播種孔為圓柱形，且僅容一粒蒜瓣通過，可避免蒜瓣翻轉，保障種植時蒜瓣頭部朝上，保障種植效果。

附圖說明

圖1為實施例1的結構示意圖。

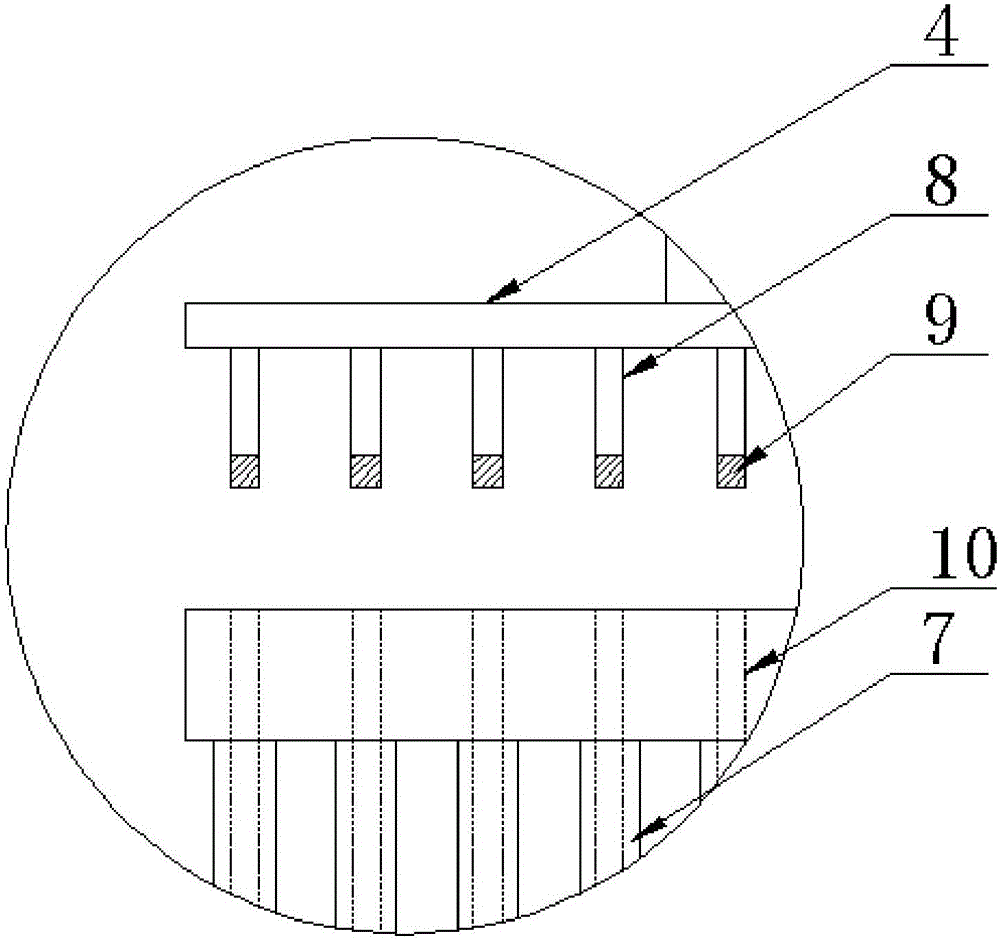

圖2為局部A的放大示意圖。

圖3為圖1中BB向剖視圖。

其中：1農機主體，2播種椅，3第一液壓缸，4壓板，5第二液壓缸，6播種平臺，7播種插管，8壓柱，9橡膠塊，10播種孔。

具體實施方式

下面結合附圖進行進一步地詳細說明，但本發明的實施方式不限于此：

實施例1：

參見圖1、圖2和圖3，一種深層播種設備，包括農機主體1和播種機構，所述播種機構位于農機主體1的前端或者后端，所述農機主體1靠近播種機構處設有播種椅2，所述播種機構包括第一液壓缸3和第二液壓缸5，所述第一液壓缸3和第二液壓缸5均與農機主體1固定連接，且兩者的活塞均指向下方，所述第一液壓缸3活塞上接有壓板4，所述第二液壓缸5活塞上接有播種平臺6，所述壓板4位于播種平臺6上方，所述壓板4的下表面設有用于壓入播種孔10的壓柱8，所述播種孔10與壓柱8形狀吻合，所述播種孔10貫穿播種平臺6的上下表面，所述播種平臺6下表面設有播種插管7，所述播種插管7的內腔與播種孔10連通，兩者一一對應。

以種蒜為例，本發明在使用時，操作者坐于播種椅2上。在工作時，第二液壓缸5的活塞首先向下運動，帶動播種插管7插入土壤中。然后，操作者分別往各個播種孔10內投入蒜瓣，蒜瓣在重力作用下掉落至播種插管7底部。然后第一液壓缸3活塞向下運動，帶動壓柱8壓入播種孔10內，由于播種孔10與壓柱8形狀吻合，因此播種插管7內的空氣將會受到壓柱8的壓力，推動蒜瓣壓入土壤中。蒜瓣壓入土壤后，首先第一液壓缸3活塞復位，然后第二液壓缸5活塞復位。通過上述過程，即可完成一輪播種。每完成一輪播種后，農機主體1向前運動一段繼續，即可繼續進行下一輪播種。本發明操作簡單，使用便利，不僅可保障深層種植效果，而且播種速度快，勞動強度低，對身體損傷小，有利于規模化種植。本發明的優點還在于，使用壓縮空氣使蒜瓣壓入土壤中，對蒜瓣不會造成損傷，而且還能夠有效避免黏性土壤中播種插管7末端堵塞的發生。本發明適宜各種需將種子種進土壤中的各種農作物，不局限于種蒜。在本發明中農機主體1前端是指農機主體1運動方向的前端。

作為一種優選的方式，所述播種機構位于農機主體1的后端。通過播種機構位于農機主體1的后端，可有效避免播種完畢后，農機主體1運動時壓住以播種土壤，使土壤過于緊實，不利于種子發芽。

作為一種優選的方式，所述壓柱8的前端設有橡膠塊9，所述橡膠塊9與播種孔10過盈配合。通過壓柱8的前端設有橡膠塊9，所述橡膠塊9與播種孔10過盈配合，可保障壓住與播種孔10配合的氣密性，保障壓縮空氣的正常進行，使種子壓入土壤內部。

作為一種優選的方式，所述第一液壓缸3的數量為偶數個，各個第一液壓缸3在壓板4上方對稱分布。通過第一液壓缸3的數量為偶數個，各個第一液壓缸3在壓板4上方對稱分布，可保障各處受力更為均勻，使種子盡可能播種于同一深度。

作為一種優選的方式，所述播種插管7豎直設置，所述播種孔10與播種插管7內腔的形狀相吻合。通過播種插管7豎直設置，播種孔10與播種插管7內腔的形狀相吻合，可保障種子正常掉入至播種插管7底部，使后續能夠壓入土壤中。

作為一種優選的方式，所述播種孔10為圓柱形，且僅容一粒蒜瓣通過。通過播種孔10為圓柱形，且僅容一粒蒜瓣通過，可避免蒜瓣翻轉，保障種植時蒜瓣頭部朝上，保障種植效果。

以上所述，僅是本發明的較佳實施例，并非對本發明做任何形式上的限制，凡是依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化，均落入本發明的保護范圍。
