本發明涉及一種電蚊拍，屬于生活用品技術領域。

背景技術：

電蚊拍利用升壓電路在正負電網之間產生2500至3000伏的高壓直流電，將接近電網的蚊蠅等害蟲吸入電網，由電網產生短路電流將其電斃，以實用、方便、效果好、無污染等優點，受到人們的歡迎。

但是在相關技術中，由于電網是帶電的，因此都會采用不同的防觸電結構以避免被電到的情況發生，但是現有的防觸電結構相對較為復雜，并且防觸電效果較差，時常會發生被電到的情況。

技術實現要素：

本發明的目的在于克服背景技術中的不足，提供一種電蚊拍，其結構簡單，可有效避免被電蚊拍電到的情況發生。

為了實現上述目的，本發明采用的技術方案：電蚊拍，包括由前往后依次設置的前網蓋、前中網蓋、后中網蓋和后網蓋，在所述前網蓋與所述前中網蓋之間設置有前鐵網，在所述前中網蓋與所述后中網蓋設置有中鐵網，在所述后中網蓋與所述后網蓋之間設置有后鐵網，在所述前網蓋的前表面上設置有由絕緣材料制成的前殼，在所述前殼中形成前防護網，所述前防護網位于所述前鐵網的前方，在所述后網蓋的后表面上設置有由絕緣材料制成的后殼，在所述后殼中形成后防護網，所述后防護網位于所述后鐵網的后方。

于本發明的一個或多個實施例當中，在所述前殼的后表面上形成有前凹陷，所述前網蓋嵌在所述前凹陷內；

在所述后殼的前表面上形成有后凹陷，所述后網蓋嵌在所述后凹陷內；

并且所述前殼的后端面與所述后殼的前端面連接。

于本發明的一個或多個實施例當中，在所述后殼的下端設置有手持后端，在所述前殼的下端設置有手持前端，所述手持前端連接于所述手持后端的上部上，在所述手持后端的下部上連接有前蓋。

于本發明的一個或多個實施例當中，在所述前蓋的兩側分別設置有向上伸出的延伸邊，所述延伸邊連接在所述手持前端與所述手持后端之間。

于本發明的一個或多個實施例當中，在所述手持前端的前表面上設置有開關。

于本發明的一個或多個實施例當中，在所述手持前端的前表面上設置有按鍵。

于本發明的一個或多個實施例當中，在所述前蓋的前表面上設置有提示燈。

于本發明的一個或多個實施例當中，在所述手持前端的前表面上設置有凸起，所述凸起的頂部是一平面，在所述平面上安裝有LED燈。

本發明同背景技術相比所產生的有益效果：

在前鐵網的前方設置有前防護網，在后鐵網的后方設置有后防護網，以此可有效避免誤接觸鐵網導致被電到的情況發生，其結構簡單，防護效果好。

附圖說明

圖1為實施例中電蚊拍的立體示意圖；

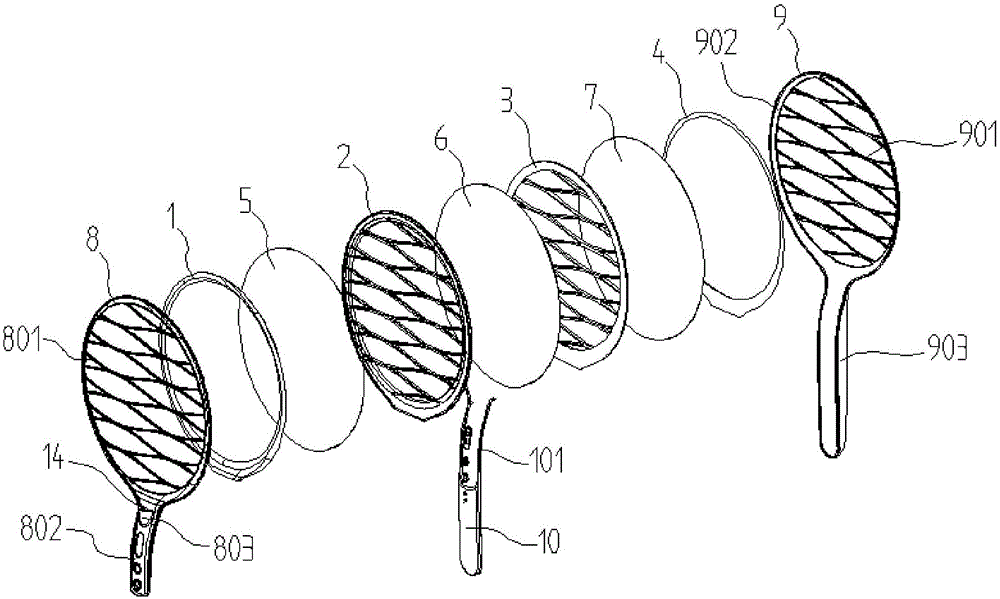

圖2為實施例中電蚊拍的分解示意圖。

具體實施方式

下面詳細描述本發明的實施例，所述的實施例示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。

在本發明的描述中，需要說明的是，對于方位詞，如有術語“中心”，“橫向” 、“縱向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示方位和位置關系為基于附圖所示的方位或位置關系，僅是為了便于敘述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定方位構造和操作，不能理解為限制本發明的具體保護范圍。

此外，如有術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或隱含指明技術特征的數量。由此，限定有“第一”、“第二”特征可以明示或者隱含包括一個或者多個該特征，在本發明描述中，“至少”的含義是一個或一個以上，除非另有明確具體的限定。

在本發明中，除另有明確規定和限定，如有術語“組裝”、“相連”、“連接”術語應作廣義去理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；也可以是機械連接；可以是直接相連，也可以是通過中間媒介相連，可以是兩個元件內部相連通。對于本領域普通技術人員而言，可以根據具體情況理解上述的術語在本發明中的具體含義。

在發明中，除非另有規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一特征和第二特征不是直接接觸而是通過它們之間的另外特征接觸。而且，第一特征在第二特征“之上”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅是表示第一特征水平高度高于第二特征的高度。第一特征在第二特征 “之下”和“下面”包括第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度低于第二特征。

下面結合說明書的附圖，通過對本發明的具體實施方式作進一步的描述，使本發明的技術方案及其有益效果更加清楚、明確。下面通過參考附圖描述實施例是示例性的，旨在解釋本發明，而不能理解為對本發明的限制。

請參看圖1和圖2所示的，本發明提供一種電蚊拍，包括由前往后依次設置的前網蓋1、前中網蓋2、后中網蓋3和后網蓋4，在所述前網蓋1與所述前中網蓋2之間設置有前鐵網5，在所述前中網蓋2與所述后中網蓋3設置有中鐵網6，在所述后中網蓋3與所述后網蓋4之間設置有后鐵網7，在所述前網蓋1的前表面上設置有由絕緣材料制成的前殼8，在所述前殼8中形成前防護網801，所述前防護網801位于所述前鐵網5的前方，在所述后網蓋4的后表面上設置有由絕緣材料制成的后殼9，在所述后殼9中形成后防護網901，所述后防護網901位于所述后鐵網7的后方。

以此可有效避免誤接觸鐵網導致被電到的情況發生，其結構簡單，防護效果好。

優選地，在所述前殼8的后表面上形成有前凹陷，所述前網蓋1嵌在所述前凹陷內；

在所述后殼9的前表面上形成有后凹陷902，所述后網蓋4嵌在所述后凹陷902內；

并且所述前殼8的后端面與所述后殼9的前端面連接。

其整體結構簡單，便于組裝，并且可組裝后的電蚊拍可靠性更高，防護性能更好。

優選地，在所述后殼9的下端設置有手持后端903，在所述前殼8的下端設置有手持前端802，所述手持前端802連接于所述手持后端903的上部上，在所述手持后端903的下部上連接有前蓋10。其結構簡單，便于手持所述電蚊拍使用。

在所述前蓋10的兩側分別設置有向上伸出的延伸邊101，所述延伸邊101連接在所述手持前端802與所述手持后端903之間，以此可提高連接的密封性以及可靠性。

優選地，在所述手持前端802的前表面上設置有開關11，在所述手持前端802的前表面上設置有按鍵12。優選地，設置有兒童鎖的功能，使用時，打開開關11后，必須連續按下3次按鍵12后電蚊拍才會通電工作，這樣可有效避免兒童誤打開電蚊拍，提高其使用的安全性。

優選地，在所述前蓋10的前表面上設置有提示燈13。

優選地，在所述手持前端802的前表面上設置有凸起803，所述凸起803的頂部是一平面，在所述平面上安裝有LED燈14，以此使得電蚊拍具有照明功能，并且LED燈14發出的燈光直接射往電蚊拍處，有效提高了照明的效果，便于電蚊拍的使用。
