本實用新型涉及動物喂奶設備，特別涉及一種用于動物喂奶設備的溫控系統。

背景技術：

動物產下幼崽后，因現在的天氣溫度變化幅度較大，特別是在南方地區，晴天溫度較高，陰天溫度較低，或者白天溫度較高，夜晚下雨時溫度較低，使得溫差較大，造成動物幼崽的存活率較低。

公開于該背景技術部分的信息僅僅旨在增加對本實用新型的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現要素：

本實用新型的目的在于提供一種用于動物喂奶設備的溫控系統，從而克服溫差較大，造成動物幼崽的存活率較低的缺點。

為實現上述目的，本實用新型提供了一種用于動物喂奶設備的溫控系統，包括：飼養箱，該飼養箱內設有貯仔槽、保濕設備以及保溫設備；喂奶設備，該喂奶設備的下部設有多個喂奶嘴；啟動常開開關，其一端與交流電源的第一電極連接；第一接觸器，其線圈的一端與所述啟動常開開關的另一端連接，另一端與交流電源的第二電極連接；第二接觸器，其線圈與所述第一接觸器的線圈并聯，該第二接觸器的常開開關與所述啟動常開開關并聯；溫度傳感 器，其設于所述飼養箱內以獲取箱內的溫度，該溫度傳感器的輔助開關的一端通過第一接觸器的第一常開開關與所述交流電源的第一電極連接；第三接觸器，其線圈的一端與所述溫度傳感器的輔助開關的另一端連接，另一端與交流電源的第二電極連接；所述保溫設備通過第三接觸器的常開開關與交流電源連接；濕度傳感器，其設于所述飼養箱內以獲取箱內的濕度，該濕度傳感器的輔助開關的一端與所述溫度傳感器的輔助開關的一端連接；以及第四接觸器，其線圈的一端與所述濕度傳感器的輔助開關的另一端連接，另一端與交流電源的第二電極連接；所述保溫設備通過第四接觸器的常開開關與交流電源連接。

優選地，上述技術方案中，還包括工作指示燈，該工作指示燈的一端通過第一接觸器的第二常開關與所述交流電源的第一電極連接，另一端與所述交流電源的第二電極連接。

優選地，上述技術方案中，所述保溫設備為空調。

優選地，上述技術方案中，所述飼養箱設有窗戶。

優選地，上述技術方案中，所述溫度傳感器和所述濕度傳感器通過防水膠水粘設于所述飼養箱的箱壁上；其中所述防水膠水按質量份比包括以下原料：煤焦油50-60份，環氧樹脂12-15份，硬脂酸鈣0.6-0.8份，塑膠液15-20份，甲苯二異氰酸酯15-20份，減水劑2-4份，甲酸鈣4-6份，抗裂纖維0.5-1.5份，消泡劑1-3份，防腐劑1-3份，潤濕劑1-3份，粘結促進劑1-3份，增稠劑2-4份，丙酮15-25份，硫酸亞鐵8-15份，天然麻絲5-8份，生物纖維5-10份，高嶺土5-10份，丙烯酸丁酯3-5份以及丙烯酸1-3份。

與現有技術相比，本實用新型具有如下有益效果：

本實用新型通過溫度傳感器、濕度傳感器感應飼養箱的溫、濕度后，再由溫控系統控制保濕設備以及保溫設備調節飼養箱的溫、濕度，使得飼養箱內始終處于適合動物幼崽生存的環境。

附圖說明

圖1是根據本實用新型用于動物喂奶設備的溫控系統的結構圖。

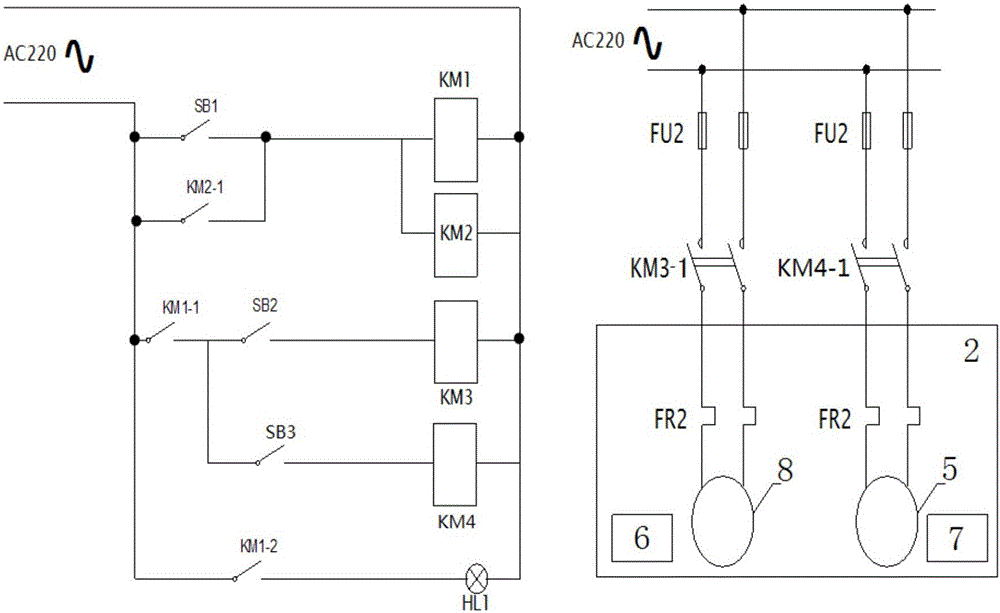

圖2是根據本實用新型溫控系統的電路結構圖。

主要附圖標記說明：

1-貯仔槽，2-飼養箱，3-喂奶設備，4-喂奶嘴，5-保濕設備，6-濕度傳感器，7-溫度傳感器，8-保溫設備。

具體實施方式

下面結合附圖，對本實用新型的具體實施方式進行詳細描述，但應當理解本實用新型的保護范圍并不受具體實施方式的限制。

除非另有其它明確表示，否則在整個說明書和權利要求書中，術語“包括”或其變換如“包含”或“包括有”等等將被理解為包括所陳述的元件或組成部分，而并未排除其它元件或其它組成部分。

圖1顯示了根據本實用新型優選實施方式的用于動物喂奶設備的溫控系統的結構示意圖。如圖1所示，該用于動物喂奶設備的溫控系統包括：飼養箱2、貯仔槽1、保濕設備5、保溫設備8、喂奶設備3、啟動常開開關SB1、第一接觸器KM1、第二接觸器KM2、溫度傳感器7、第三接觸器KM3、濕度傳感器6、第四接觸器KM4以及工作指示燈HL1。貯仔槽1、保濕設備5以及保溫設備8設于飼養箱2內；喂奶設備3的下部設有多個喂奶嘴4，用于給動物幼崽吸奶，該實施例中，保溫設備8為空調，飼養箱2設有窗戶。

如圖2所示，啟動常開開關SB1的一端與交流電源的第一電極連接；第一接觸器KM1的線圈的一端與啟動常開開關SB1的另一端連接，另一端與交流電源的第二電極連接；第二接觸器KM2的線圈與第一接觸器KM1的線圈并聯，該第二接觸器KM2的常開開關KM2-1與啟動常開開關SB1并聯；溫度傳感器7設于飼養箱2內以獲取箱內的溫度，該溫度傳感器7的輔助開關 SB2的一端通過第一接觸器KM1的第一常開開關KM1-1與交流電源的第一電極連接；第三接觸器KM3的線圈的一端與溫度傳感器7的輔助開關SB2的另一端連接，另一端與交流電源的第二電極連接；保溫設備8通過第三接觸器KM3的常開開關KM3-1與交流電源連接；濕度傳感器6設于飼養箱2內以獲取箱內的濕度，該濕度傳感器6的輔助開關SB3的一端與溫度傳感器7的輔助開關SB2的一端連接；第四接觸器KM4的線圈的一端與濕度傳感器6的輔助開關SB3的另一端連接，另一端與交流電源的第二電極連接；保溫設備8通過第四接觸器KM4的常開開關SB3與交流電源連接；工作指示燈HL1的一端通過第一接觸器KM1的第二常開關KM1-2與交流電源的第一電極連接，另一端與交流電源的第二電極連接。

使用時，按下啟動常開開關SB1，第一接觸器KM1和第二接觸器KM2的線圈得電，第二接觸器KM2的第一常開開關KM2-1閉合、第一接觸器KM1的第二常開開關KM1-2閉合使電路一直處于工作狀態，此時工作指示燈HL1亮以進行工作，同時第一接觸器的KM1的第一常開開關KM1-1閉合，此時屬于待命狀態，當溫度傳感器7獲取高于預定的溫度時，即發信用控制其輔助開關SB2閉合，這時第三接觸器KM3的線圈得電，從而控制其常開開關KM3-1閉合，使得保溫設備8開始工作對箱內2進行降溫，當溫度傳感器7獲得溫度低于預定的溫度時，其控制其常開開關SB2斷開，此時第三接觸器KM3的線圈斷電，第三接觸器KM3的常開開關KM3-1斷開，使得保溫設備8停止工作；同時，當濕度傳感器6獲取高于預定的濕度時，即發信用控制其輔助開關SB3閉合，這時第三接觸器KM4的線圈得電，從而控制其常開開關KM4-1閉合，使得保濕設備5開始工作對箱內2進行干燥，當濕度傳感器6獲得溫度低于預定的濕度時，其控制其常開開關SB3斷開，此時第四接觸器KM4的線圈斷電，第四接觸器KM4的常開開關KM4-1斷開，使得保濕設備5停止工作；以此方式循環。

進一步地，溫度傳感器7和濕度傳感器6通過防水膠水粘設于飼養箱2的箱壁上；其中防水膠水按質量份比包括以下原料：煤焦油50-60份，環氧樹 脂12-15份，硬脂酸鈣0.6-0.8份，塑膠液15-20份，甲苯二異氰酸酯15-20份，減水劑2-4份，甲酸鈣4-6份，抗裂纖維0.5-1.5份，消泡劑1-3份，防腐劑1-3份，潤濕劑1-3份，粘結促進劑1-3份，增稠劑2-4份，丙酮15-25份，硫酸亞鐵8-15份，天然麻絲5-8份，生物纖維5-10份，高嶺土5-10份，丙烯酸丁酯3-5份以及丙烯酸1-3份。

該實施例中的防水膠水采用上述原料進行攪拌即可直接使用，下面，給出幾個該防水膠的優選方案：

優選方案一，該防水膠水按質量份比包括以下原料：煤焦油50份，環氧樹脂12份，硬脂酸鈣0.6份，塑膠液15份，甲苯二異氰酸酯15份，減水劑2份，甲酸鈣4份，抗裂纖維0.5份，消泡劑1份，防腐劑1份，潤濕劑1份，粘結促進劑1份，增稠劑2份，丙酮15份，硫酸亞鐵8份，天然麻絲5份，生物纖維5份，高嶺土5份，丙烯酸丁酯3份以及丙烯酸1份。

優選方案二，該防水膠水按質量份比包括以下原料：煤焦油60份，環氧樹脂15份，硬脂酸鈣0.8份，塑膠液20份，甲苯二異氰酸酯20份，減水劑4份，甲酸鈣6份，抗裂纖維1.5份，消泡劑3份，防腐劑3份，潤濕劑3份，粘結促進劑3份，增稠劑4份，丙酮25份，硫酸亞鐵15份，天然麻絲8份，生物纖維10份，高嶺土10份，丙烯酸丁酯5份以及丙烯酸3份。

優選方案三，該防水膠水按質量份比包括以下原料：煤焦油55份，環氧樹脂13份，硬脂酸鈣0.7份，塑膠液17份，甲苯二異氰酸酯18份，減水劑3份，甲酸鈣5份，抗裂纖維1.2份，消泡劑2份，防腐劑2份，潤濕劑2份，粘結促進劑2份，增稠劑3份，丙酮20份，硫酸亞鐵12份，天然麻絲7份，生物纖維8份，高嶺土8份，丙烯酸丁酯4份以及丙烯酸2份。

本實用新型通過溫度傳感器、濕度傳感器感應飼養箱的溫、濕度后，再由溫控系統控制保濕設備以及保溫設備調節飼養箱的溫、濕度，使得飼養箱內始終處于適合動物幼崽生存的環境。

前述對本實用新型的具體示例性實施方案的描述是為了說明和例證的目 的。這些描述并非想將本實用新型限定為所公開的精確形式，并且很顯然，根據上述教導，可以進行很多改變和變化。對示例性實施例進行選擇和描述的目的在于解釋本實用新型的特定原理及其實際應用，從而使得本領域的技術人員能夠實現并利用本實用新型的各種不同的示例性實施方案以及各種不同的選擇和改變。本實用新型的范圍意在由權利要求書及其等同形式所限定。
