本實用新型涉及無人機領域，特別涉及一種噴粉無人機。

背景技術：
：

人們已研究過多種噴粉設備，總有諸多缺點，背負式的噴粉裝置作業勞動強度大、效率低且易中毒，地面噴粉機械或者需要道路或者造成壓苗等缺點。噴粉無人機有不可替代的優點：可在高的樹木、復雜的地形、人員無法到達的地方作業；高效率，每分鐘2～5畝的作業量，可以在短時內進行大面積的防治工作，能快速有效的控制疫情；實現人機分離使人員遠離作業區域，大大減少作業人員發生中毒的情況；利用無人機螺旋槳的下洗氣流，增加粉劑的穿透性并能有效的防止粉劑飄散，加強了粉劑的使用效果，提高了粉劑的利用率。

技術實現要素：
：

本實用新型所要解決的技術問題是克服現有技術的不足，提供一種可飛行、高效安全的噴粉機械。

本實用新型所采用的技術方案是：所述的一種噴粉無人機包括無人機系統和噴粉系統，其特征在于：無人機系統負責飛行和噴粉系統控制、供電，噴粉系統安裝在無人機系統上并與無人機系統電連接。所述噴粉系統包括藥箱、送料裝置、離心風機、管道和噴嘴。

上述方案可見，無人機系統在使用時擔負飛行和噴粉控制、供電，實現遠距離飛行噴粉作業，大大減輕勞動強度，提升作業效率，減少中毒的可能性，而且能充分利用無人機螺旋槳的下洗氣流，增加粉劑的穿透性，并能有效的防止粉劑的漂移，提高粉劑的利用率，滿足其作業的優勢；在轉場運輸時，可以將無人機呈折疊收納狀態，便于運輸轉場，這也進一步地降低了成本。

一種優選的方案是，所述噴粉系統包括藥箱、送料裝置、離心風機、管道和噴嘴，所述藥箱固定在所述無人機系統上，所述送料裝置安裝在藥箱的出料口上，所述離心風機安裝在所述送料裝置的出料口上，所述管道的一端安裝在離心風機的出風口，另一端與噴嘴相連接并固定在無人機螺旋槳下方的機體上，所述送料裝置和所述離心風機與無人機系統電連接。

上述方案可見，所述送料裝置可以主動的把藥箱中的粉劑均勻的送到離心風機的進風口，有效的防止粉劑阻塞，并保證噴粉的均勻性。所述離心風機進一步把粉劑分散并通過高速的風把粉劑送出噴嘴，從而把粉劑噴向目標，實現噴粉功能。所述噴嘴在無人機螺旋槳的正下方，利用螺旋槳的下洗氣流，有效的防止粉劑漂移，并增加粉劑的穿透性，使粉劑直達底層，增加粉劑的立體覆蓋，提升作業的有效性。

附圖說明：

圖1是立體圖；

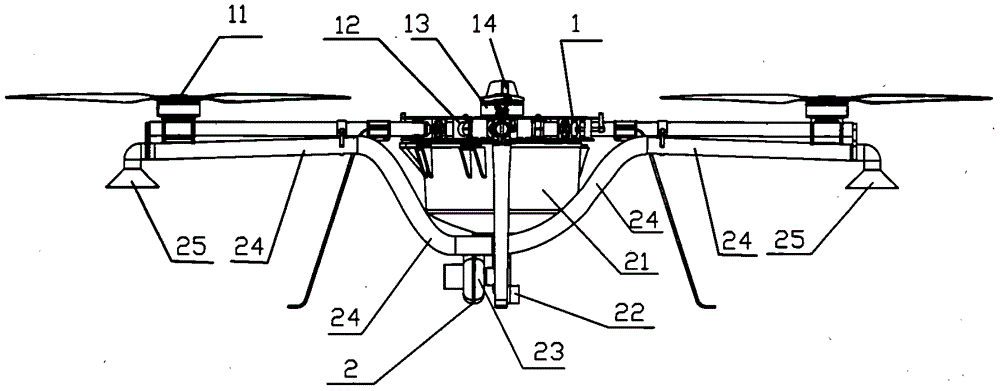

圖2是主視圖

圖3是折疊狀態圖

具體實施方式：

如圖1至圖3所示，本實用新型旨在提供一種噴粉無人機，噴粉無人機由無人機系統1和噴粉系統2組成，所述的無人機系統1由旋翼臂系統11、機體12、電池組13、控制系統14組成，工作時擔負飛行和噴粉系統2的控制及供電，噴粉系統2安裝在無人機系統1的機體12上并與無人機系統1的電池組13、控制系統14電連接。所述的噴粉系統2包括藥箱21、送料裝置22、離心風機23、管道24和噴嘴25，所述藥箱21安裝在所述無人機系統1的機體12上，所述送料裝置22安裝在藥箱21的出料口上，所述離心風機23安裝在所述送料裝置22的出料口上，所述管道24的一端安裝在離心風機23的出風口，所述管道24的另一端與噴嘴25相連接并固定在無人機系統1的旋翼臂系統11上。

本實用新型可應用于農業、林業、草原等領域的噴粉作業。
