本實用新型涉及一種大棚，尤其是一種水田大跨度日光溫室大棚。

背景技術：

現在人們所使用的水田大棚的支架有的全部采用竹桿進行支撐，跨度小，強度低，而且全部重量由竹桿支撐，使竹桿的使用壽命減短，每年都需要重搭，增加了人們的勞動強度，還有的水田大棚的支架全部采用上下兩根相連的鋼管支撐，成本高。

技術實現要素：

本實用新型的技術任務是針對上述現有技術中的不足提供一種水田大跨度日光溫室大棚，該水田大跨度日光溫室大棚具有跨度大，強度高，增加了使用壽命，降低了成本，降低了勞動強度的特點。

本實用新型解決其技術問題所采用的技術方案是：它包括拱形支架、塑料管和水泥墩，所述的拱形支架的下部左右兩端分別設置有水泥墩，所述的拱形支架包括多根鋼管支架和多根竹桿支架，鋼管支架與竹桿支架間隔設置，每根鋼管支架與竹桿支架的下部左右兩端分別設置有塑料管，塑料管伸入至水泥墩內，多根鋼管支架和多根竹桿支架之間通過鐵絲纏繞連接，每根鋼管支架由多段粗鋼管連 接而成，兩段相鄰的粗鋼管之間設置有細鋼管，細鋼管的兩端分別伸入至粗鋼管內腔，兩段相鄰的粗鋼管之間留有間隙，兩段相鄰的粗鋼管和細鋼管三者之間通過補焊的方式連接在一起，相鄰的兩個鋼管支架之間，其中一個鋼管支架下部設置有螺紋鋼，另一個鋼管支架下部則設置有橫支撐，橫支撐與其上部的鋼管支架之間還設置有輔助支撐。

細鋼管的外徑與粗鋼管的內徑相同，所述的粗鋼管的外徑為4.2cm，壁厚為0.35cm，細鋼管的外徑為3.5cm，壁厚為0.3cm。

每根細鋼管的長度為30-40cm，兩段相鄰的粗鋼管之間的間隙為0.8cm。

所述的水泥墩的高度為30cm。

整個大棚的跨度為16m，高度為4.3m。

所述的螺紋鋼的直徑為1.2cm。

所述的橫支撐距離拱形支架的頂部的高度為2m。

每兩個相鄰的鋼管支架之間間隔設置有三個竹桿支架。

本實用新型的水田大跨度日光溫室大棚和現有技術相比，具有以下突出的有益效果：采用鋼管支架和竹桿支架間隔設置，跨度大，強度高，增加了使用壽命，降低了成本，降低了勞動強度，兩段相鄰的粗鋼管之間設置有細鋼管，兩段相鄰的粗鋼管和細鋼管三者之間通過補焊的方式連接在一起，增加了焊接面積，增強連接效果，提高了整體強度等特點。

附圖說明

附圖1是水田大跨度日光溫室大棚的主視結構示意圖；

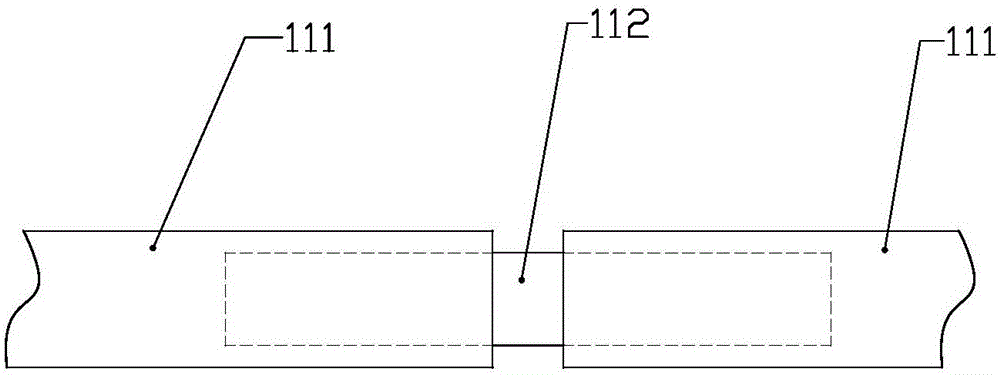

附圖2是粗鋼管與細鋼管連接示意圖；

附圖3是鋼管支架和竹桿支架排列俯視結構示意圖；

附圖標記說明：1、拱形支架，11、鋼管支架，111、粗鋼管，112、細鋼管，12、竹桿支架，2、塑料管，3、水泥墩，4、鐵絲，5、螺紋鋼，6、橫支撐，7、輔助支撐。

具體實施方式

參照說明書附圖1至附圖3對本實用新型的水田大跨度日光溫室大棚作以下詳細地說明。

本實用新型的水田大跨度日光溫室大棚，其結構包括拱形支架1、塑料管2和水泥墩3，所述的拱形支架1的下部左右兩端分別設置有水泥墩3，所述的拱形支架1包括多根鋼管支架11和多根竹桿支架12，鋼管支架11與竹桿支架12間隔設置，每根鋼管支架11與竹桿支架12的下部左右兩端分別設置有塑料管2，塑料管2伸入至水泥墩3內，多根鋼管支架11和多根竹桿支架12之間通過鐵絲4纏繞連接，每根鋼管支架11由多段粗鋼管111連接而成，兩段相鄰的粗鋼管111之間設置有細鋼管112，細鋼管112的兩端分別伸入至粗鋼管111內腔，兩段相鄰的粗鋼管111之間留有間隙，兩段相鄰的粗鋼管111和細鋼管112三者之間通過補焊的方式連接在一起，增加了焊接面積，增強連接效果，提高了整體強度，相鄰的兩個鋼管支架11之間，其中一個鋼管支架11下部設置有螺紋鋼5，另一個鋼管支架11下部則設置有橫支撐6，橫支撐6與其上部的鋼管支架11之間還設置有輔助支撐7，螺紋鋼5、橫支撐6和輔助支撐7都起到了提高整體強度的作 用。

細鋼管112的外徑與粗鋼管111的內徑相同，所述的粗鋼管111的外徑為4.2cm，壁厚為0.35cm，細鋼管112的外徑為3.5cm，壁厚為0.3cm。

每根細鋼管112的長度為30-40cm，兩段相鄰的粗鋼管111之間的間隙為0.8cm。

所述的水泥墩3的高度為30cm。

整個大棚的跨度為16m，高度為4.3m。

所述的螺紋鋼5的直徑為1.2cm。

所述的橫支撐6距離拱形支架1的頂部的高度為2m。

每兩個相鄰的鋼管支架11之間間隔設置有三個竹桿支架12。具有足夠強度的同時降低了成本。

以上所列舉的實施方式僅供理解本實用新型之用，并非是對本實用新型所描述的技術方案的限定，有關領域的普通技術人員，在權利要求所述技術方案的基礎上，還可以作出多種變化或變形，所有等同的變化或變形都應涵蓋在本實用新型的權利要求保護范圍之內。本實用新型未詳述之處，均為本技術領域技術人員的公知技術。
