本實用新型涉及一種配合玉米扒皮機使用的鏈板式排葉器，屬于農業機械技術領域。

背景技術：

目前，國內使用的玉米扒皮機大致有以下三種：

1、螺旋式：堵塞纏繞玉米葉，玉米粒灑落在田間；

2、風板式：前期使用還行，后期依然會堵塞纏繞玉米葉，不能很好回收玉米粒；

3、自流式：更為老式，不能及時回收玉米粒。

技術實現要素：

基于上述技術問題，本實用新型提供一種鏈板式排葉器。

本實用新型所采用的技術解決方案是：

一種鏈板式排葉器，包括主動鏈輪、從動鏈輪和輸送鏈條，主動鏈輪與驅動機構連接，輸送鏈條套設在主動鏈輪和從動鏈輪上，在輸送鏈條的上方設置有剝皮輥，在輸送鏈條上設置有排葉板，所述排葉板垂直于輸送鏈條，且在輸送鏈條上間隔分布。

優選的，所述輸送鏈條共設置兩個，二者平行布置，每一輸送鏈條均由一主動鏈輪和一從動鏈輪帶動運轉。

優選的，所述輸送鏈條的下方設置有篩網，在篩網上設置有供玉米粒通過的篩孔。

優選的，所述排葉板通過固定件與輸送鏈條連接，所述固定件包括第一豎直板、第二豎直板與水平板，第一豎直板、第二豎直板與水平板呈一體式設計，第一豎直板的長度大于第二豎直板的長度，排葉板貼合第一豎直板設置，排葉板的長度大于第一豎直板的長度，水平板與輸送鏈條固定連接。

優選的，所述相鄰兩排葉板之間設置有U型件。

本實用新型的有益技術效果是：

本實用新型克服了現有技術中，扒皮機的排葉堵塞，纏繞，臟亂的問題，能夠完全回收玉米粒，使得玉米粒不外蹦，回收徹底，玉米粒干凈。

附圖說明

下面結合附圖與具體實施方式對本實用新型作進一步說明：

圖1為本實用新型的結構原理示意圖；

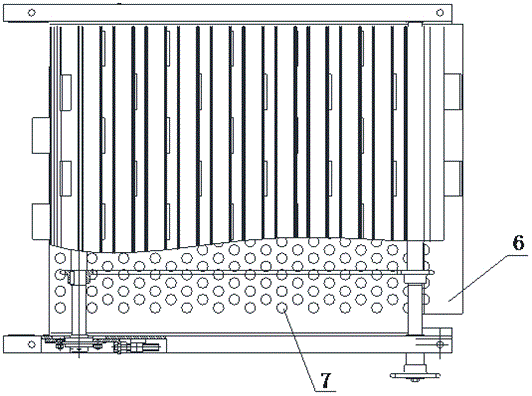

圖2為本實用新型鏈板式排葉器的俯視圖；

圖3為本實用新型中單個部件的主視圖；

圖4為本實用新型的局部放大圖。

具體實施方式

結合附圖，一種鏈板式排葉器，包括主動鏈輪1、從動鏈輪2和輸送鏈條3，主動鏈輪1與驅動機構連接，輸送鏈條3套設在主動鏈輪1和從動鏈輪2上。在輸送鏈條3的上方設置有剝皮輥4，在輸送鏈條3上設置有排葉板5，所述排葉板5垂直于輸送鏈條3，且在輸送鏈條3上間隔分布。

作為對本實用新型的進一步設計，所述輸送鏈條3共設置兩個，二者平行布置，每一輸送鏈條均由一主動鏈輪和一從動鏈輪帶動運轉。

更進一步的，所述輸送鏈條3的下方設置有篩網6，在篩網6上設置有供玉米粒通過的篩孔7。

本實用新型的工作過程大致如下：

剝皮輥4把玉米剝皮后，玉米皮落到剝皮輥下部的鏈板式排葉器上，鏈板式排葉器上的輸送鏈條3在驅動機構的帶動下逆時針轉動，排葉板5在輸送鏈條3的帶動下不停地把玉米皮輸送出剝皮機，掉落的玉米粒經篩網6上的篩孔7落下，并收集起來。此類型排葉器效率高，從而解決了傳統絞龍堵塞，排葉不干凈的問題。

作為對本實用新型的更進一步改進，所述排葉板5通過固定件8與輸送鏈條3連接，所述固定件8包括第一豎直板、第二豎直板與水平板，第一豎直板、第二豎直板與水平板呈一體式設計，第一豎直板的長度大于第二豎直板的長度，排葉板貼合第一豎直板設置，排葉板的長度大于第一豎直板的長度，水平板與輸送鏈條固定連接。所述相鄰兩排葉板之間設置有U型件9。固定件8一方面起到將排葉板5固定在輸送鏈條3上的作用，另一方面可同U型件9一起，起到臨時存放玉米皮等的作用。

上述方式中未述及的部分采取或借鑒已有技術即可實現。

以上所述僅為本實用新型的優選實施例，并不用于限制本實用新型。前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。但凡在本實用新型的發明構思范圍之內，所做的任何修改、等同替換、改進等，均包含在本實用新型的保護范圍之內。
