本實用新型涉及花卉種植器具技術領域，尤指一種植物栽種盤結構。

背景技術：

現今一般使用的植物栽種盤，大都是使用保麗龍材質所制成，因?yàn)槿菀兹〉们覂r(jià)格相較便宜，但由于保麗龍材質本身并不可以回收，而且無法自然分解，加上保麗龍本身就比較脆弱，輕輕一碰就容易產生刮損或損壞，使用過程中只要不經意碰觸就相當容易產生保麗龍碎屑，造成環境污染，因此實有改進的必要。

所以，針對上述習知結構所存在的問題點，如何開發一種更具理想實用性的創新結構，實消費者所殷切企盼，亦為相關業者須努力研發突破的目標及方向。

鑒于此，本實用新型的設計基于多年從事相關產品的制造開發與設計經驗，針對上述的目標，詳加設計與審慎評估后，終得一確具實用性的本實用新型。

技術實現要素：

本實用新型的主要目的在于提供一種重量輕、堆疊不占空間節省運輸成本且環保又耐用及可重復使用的植物栽種盤結構。

基于此，本實用新型主要通過下列的技術手段，來實現上述的目的。

一種植物栽種盤結構，包括：

一盤面，前述盤面的周邊向下延伸形成一擋墻，前述擋墻末端形成一抵靠平面，盤面上設有多個栽種穿孔，每一栽種穿孔往下延伸一突出環部，突出環部往下漸為縮小圓徑，突出環部與栽種穿孔形成弧形連接，并使盤面、擋墻與突出環部為塑料一體成型。

較佳的，前述擋墻的抵靠平面周緣設有環繞的一補強凸緣。

較佳的，前述塑料一體成型為塑料射出成型。

較佳的，前述塑料一體成型為塑料真空成型。

本實用新型植物栽種盤結構通過抵靠平面、補強凸緣、突出環部的結構設計，前述盤面的周邊向下延伸形成一擋墻，前述擋墻末端并形成一抵靠平面，該抵靠平面周緣設有環繞的一補強凸緣，得以強化擋墻強度及增加抵靠平面的寬度，盤面上設有多個栽種穿孔，每一栽種穿孔往下延伸形成一突出環部，突出環部往下漸為縮小圓徑，突出環部與栽種穿孔形成弧形連接，并使盤面、擋墻與突出環部為塑料加工一體成型制成，借此達到其重量輕、堆疊不占空間節省運輸成本且環保又耐用及可重復使用的功效。

附圖說明

圖1為本實用新型其一實施例的俯視方向立體示意圖。

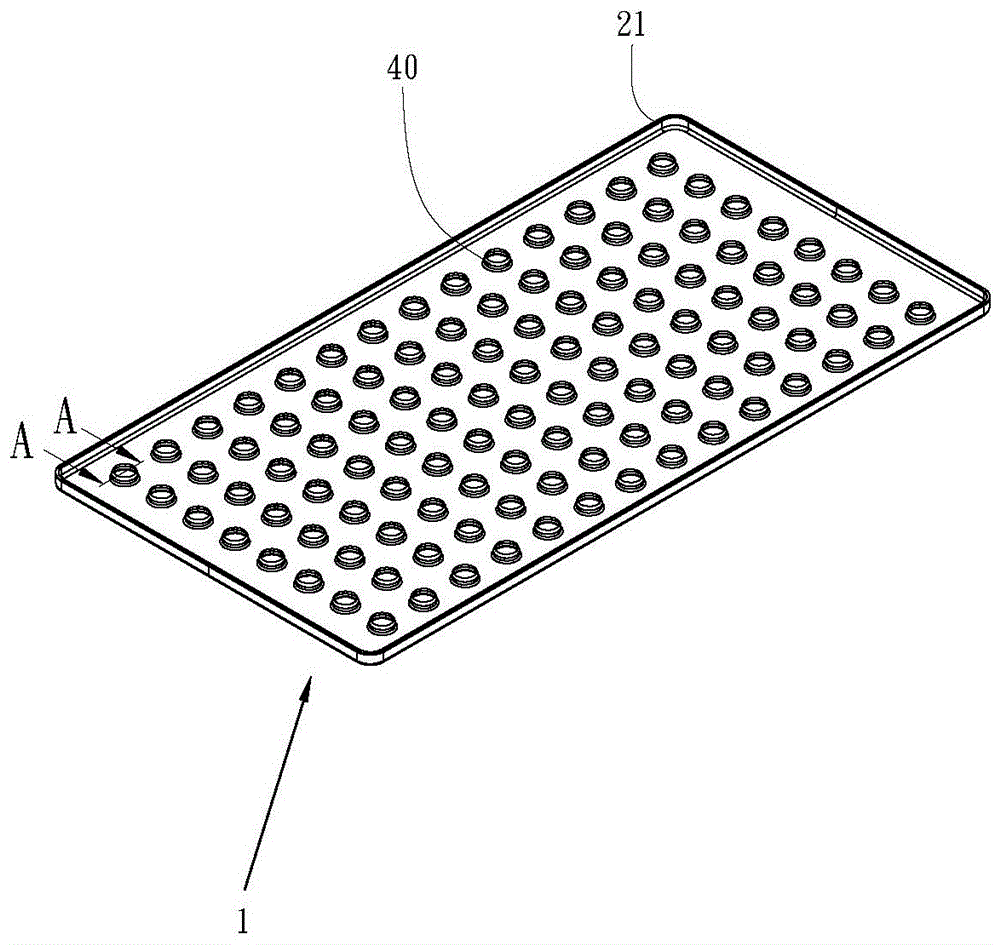

圖2為本實用新型其一實施例的仰視方向立體示意圖。

圖3為圖2的A-A方向局部放大剖示圖。

圖4為本實用新型其一實施例的俯視平面示意圖。

圖5為本實用新型其一實施例的側視平面示意圖。

圖6為圖4的B部分放大示意圖。

圖7為本實用新型其一實施例的仰視平面示意圖。

圖8為本實用新型實施于栽種植物的實施狀態示意圖。

圖9為本實用新型實施于栽種植物及放置至栽種箱上的實施狀態示意圖。

圖10為本實用新型完成栽種植物并放置至栽種箱上的實施狀態示意圖。

【符號說明】

1 植物栽種盤 10 盤面

20 擋墻 21 抵靠平面

22 補強凸緣 30 栽種穿孔

40 突出環部 41 弧形

50 植物 60 植物栽種箱

A-A A-A方向 B B部分。

具體實施方式

有關本實用新型所采用的技術、手段及其功效，茲舉一較佳實施例并配合圖式詳細說明于后，相信本實用新型上述的目的、構造及特征，當可由之得一深入而具體的了解。

本實用新型提供一種植物栽種盤結構。

為對本實用新型的目的、特征及功效能夠有更進一步的了解與認識，茲配合實施方式及圖式詳述如后：

參閱圖1至圖10所示，本實用新型提供一種植物栽種盤結構，包含有：

一盤面10，前述盤面10的周邊向下延伸形成一擋墻20，前述擋墻20末端并形成一抵靠平面21，盤面10上設有多個栽種穿孔30，每一栽種穿孔30往下延伸形成一突出環部40，突出環部40往下漸為縮小圓徑，突出環部40與栽種穿孔30形成弧形41連接，以其弧形41得以強化盤面10的強度，并使盤面10、擋墻20與突出環部40為塑料加工一體成型制成，借此達到其植物栽種盤1重量輕、堆疊不占空間節省運輸成本且環保又耐用及可重復使用的功效。

所述的植物栽種盤結構，其中前述塑料加工一體成型可為塑料射出成型加工一體成型。

所述的植物栽種盤結構，其中前述塑料加工一體成型可為塑料真空成型加工一體成型。

所述的植物栽種盤結構，其中前述擋墻20的抵靠平面21周緣設有環繞的一補強凸緣22，得以強化擋墻20強度及增加抵靠平面21的寬度。

參閱圖8至圖10所示，其植物栽種箱60內盛滿水或營養液，其后再將植物栽種盤1組至植物栽種箱60上，多棵植物50，前述多棵植物50栽種至植物栽種盤1的多個栽種穿孔30位置，并使其植物50的根部得以接觸到水或營養液，如此植物50就可配合日光進行光合作用生長。

由上述可知，本實用新型植物栽種盤結構，確為業界首見而符合實用新型專利的新穎性，且符合實用新型專利的創造性，而其以塑料加工一體成型栽種盤的盤面、擋墻與突出環部，進而達到重量輕、堆疊不占空間節省運輸成本且環保又耐用、及重復使用等功效。

前文通過本實用新型的較佳實施例為本實用新型技術特征進行具體的說明；本領域的技術人員當可在不脫離本實用新型的精神與原則下對本實用新型進行變更與修改，而這些變更與修改，皆應涵蓋于權利要求書所界定的范疇中。

綜上所述，本實用新型提供一種植物栽種盤結構，其確已達到本實用新型的所有目的，另其組合結構的空間型態未見于同類產品，亦未曾公開于申請前，已符合專利法的規定，爰依法提出申請。
