本實用新型涉及用于水產捕撈，并進行收集的裝置的技術領域，特別是涉及一種水產捕撈裝置。

背景技術：

眾所周知，水產捕撈裝置是一種用于水產捕撈，并進行收集的裝置，其一般配合捕撈人員放入河流、湖和海中進行工作，并得到相關人員的廣泛青睞；現有的水產捕撈裝置包括框體，框體的側壁由網板構成，框體的內部設置有放置腔，框體的頂部設置有開口，并且開口與放置腔相通；這種水產捕撈裝置使用中發現，其只能通過一組框體進行捕撈，捕撈的量非常有限，影響了工作效率；同時在放入水中后由其自身重量沉入水中，受到水浮力影響無法達到更深的水域，從而導致其使用效率降低。

技術實現要素：

為解決上述技術問題，本實用新型提供一種可進行更多水產捕撈，同時帶有配重裝置，提高了整體工作效率的水產捕撈裝置。

本實用新型的水產捕撈裝置，包括框體，框體的側壁由網板構成，框體的內部設置有放置腔，框體的頂部設置有開口，并且開口與放置腔相通；所述框體為兩組，其中第一組框體位于第二組框體的上方，還包括上連接柱、下連接柱和螺紋管，所述上連接柱的頂端與第一組框體的底端連接，下連接柱的底端與第二組框體的頂端連接，所述上連接柱的底端和下連接柱的頂端均設置有外螺紋結構，所述上連接柱的底端和下連接柱的頂端均插入并螺裝至螺紋管的內部；還包括配重管、連接架、擋蓋、配重塊和雙扭彈簧，所述配重管通過連接架與第二組框體的底端連接，所述配重塊位于配重管內，所述擋蓋安裝在配重管的底端，并且擋蓋封堵住配重管底端管口，所述雙扭彈簧的一端與擋蓋連接，雙扭彈簧的另一端與配重管內側壁連接。

本實用新型的水產捕撈裝置，所述連接架包括縱向架和橫向架，所述橫向架安裝在配重管的內壁上，所述縱向架底端與橫向架連接，縱向架頂端通過掛鉤掛裝在第二組框體的底端。

本實用新型的水產捕撈裝置，所述上連接柱、下連接柱和螺紋管均為四組，其中第一組上連接柱頂端與第一組框體底端左前側連接，第二組上連接柱頂端與第一組框體底端右前側連接，第三組上連接柱頂端與第一組框體底端左后側連接，第四組上連接柱頂端與第一組框體底端右后側連接，第一組下連接柱底端與第二組框體頂端左前側連接，第二組下連接柱底端與第二組框體頂端右前側連接，第三組下連接柱底端與第二組框體頂端左后側連接，第四組下連接柱底端與第二組框體頂端右后側連接。

與現有技術相比本實用新型的有益效果為：通過上述設置，可以通過兩組框體共同進行捕撈，提高了捕撈量，并且通過上連接柱、下連接柱和螺紋管可進行安裝和拆卸，方便拆裝；通過配重管和配重塊的配合可提高工作效率，同時在配重塊帶動整體裝置沉入水中后水流對擋板產生力的作用而打開擋板，從而掉出配重塊，不影響整體裝置隨船的運行。

附圖說明

圖1是本實用新型的結構示意圖；

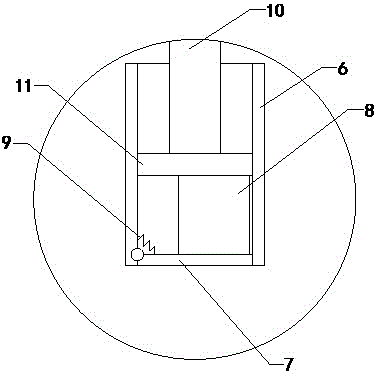

圖2是圖1中A部局部放大圖。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

如圖1和圖2所示，本實用新型的水產捕撈裝置，包括框體，框體的側壁由網板構成，框體的內部設置有放置腔，框體的頂部設置有開口，并且開口與放置腔相通；框體為兩組，其中第一組框體位于第二組框體的上方，還包括上連接柱、下連接柱和螺紋管，上連接柱的頂端與第一組框體的底端連接，下連接柱的底端與第二組框體的頂端連接，上連接柱的底端和下連接柱的頂端均設置有外螺紋結構，上連接柱的底端和下連接柱的頂端均插入并螺裝至螺紋管的內部；還包括配重管、連接架、擋蓋、配重塊和雙扭彈簧，配重管通過連接架與第二組框體的底端連接，配重塊位于配重管內，擋蓋安裝在配重管的底端，并且擋蓋封堵住配重管底端管口，雙扭彈簧的一端與擋蓋連接，雙扭彈簧的另一端與配重管內側壁連接；通過上述設置，可以通過兩組框體共同進行捕撈，提高了捕撈量，并且通過上連接柱、下連接柱和螺紋管可進行安裝和拆卸，方便拆裝；通過配重管和配重塊的配合可提高工作效率，同時在配重塊帶動整體裝置沉入水中后水流對擋板產生力的作用而打開擋板，從而掉出配重塊，不影響整體裝置隨船的運行。

本實用新型的水產捕撈裝置，連接架包括縱向架和橫向架，橫向架安裝在配重管的內壁上，縱向架底端與橫向架連接，縱向架頂端通過掛鉤掛裝在第二組框體的底端。

本實用新型的水產捕撈裝置，上連接柱、下連接柱和螺紋管均為四組，其中第一組上連接柱頂端與第一組框體底端左前側連接，第二組上連接柱頂端與第一組框體底端右前側連接，第三組上連接柱頂端與第一組框體底端左后側連接，第四組上連接柱頂端與第一組框體底端右后側連接，第一組下連接柱底端與第二組框體頂端左前側連接，第二組下連接柱底端與第二組框體頂端右前側連接，第三組下連接柱底端與第二組框體頂端左后側連接，第四組下連接柱底端與第二組框體頂端右后側連接。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護范圍。
