本實用新型涉及園林綠化領域,具體涉及草坪灌溉系統。

背景技術：

園林綠化不僅可以美化環境，還可以起到凈化空氣的作用，對人體健康非常有益。目前在澆灌草坪時，大多數都是用儲水車配合水槍進行大量的放水，這樣的做法雖然簡單易行，但是耗水量大，造成了巨大的水資源浪費。同時這樣的做法由于水量不好控制，導致根系淤積大量的水，造成爛根，進而影響草坪的正常生長。并且，這樣的做法需要付出大量的人工成本，造成經濟效益降低。

現有技術中出現了在草坪下預埋水管，然后在草坪中設置自動旋轉的噴頭。這樣就無需利用儲水車長距離運輸大量的水，也無需工作人員手持水槍進行噴射，顯著的降低了人工成本。但是這種方式仍未擺脫通過噴灑水對草坪進行澆灌的傳統做法，仍然造成了大量的水資源浪費，也沒有解決爛根的問題。

技術實現要素：

本實用新型的目的在于提供一種灌溉效果好且節約用水的綠化草坪灌溉系統。

為實現上述發明目的，本實用新型所采用的技術方案是：一種綠化草坪灌溉系統，包括供水機構和保水機構，所述供水機構包括水箱和供水管網，所述水箱內設置潛水泵。所述供水管網包括相互連通的一級供水管、二級供水管和三級供水管，所述一級供水管與潛水泵連接，一級供水管兩側對稱設置多根二級供水管，所述二級供水管兩側對稱設置多根三級供水管，所述三級供水管上均勻設置多個出水微孔。所述保水機構包括由下至上依次埋設在草坪下方的下石棉網層、沙土層、上石棉網層和石英砂層。所述上石棉網層和下石棉網層分別由三張相互重疊的石棉網格布構成。所述供水管網敷設在沙土層中。

優選的，所述水箱包括箱體，所述箱體頂面呈漏斗狀且中心設置進水口，箱體內部沿豎向設置圓柱形的沉淀筒，所述沉淀筒與進水口位置相對，沉淀筒上端面與箱體頂面之間構成溢流通道，所述潛水泵位于箱體的內側壁和沉淀筒的外側壁之間。所述箱體底面與沉淀筒相對的位置設置清理口，所述清理口呈圓錐臺形，清理口處設置封口組件，所述封口組件包括與清理口相配合的堵塊和位于清理口正上方的螺母，所述螺母通過連桿與箱體固接。所述堵塊上表面設置與螺母相配合的螺桿。

優選的，所述沙土層內設置濕度傳感器，所述濕度傳感器位于三級供水管之間且與控制器連接，所述控制器與潛水泵連接。

優選的，所述一級供水管、二級供水管和三級供水管外設置防腐層。

本實用新型的有益效果集中體現在，能夠準確的對根系進行澆灌，提高了灌溉的效率，同時大大的減少了用水量，避免了水資源的浪費。具體來說，本實用新型使用時，是通過供水管網將水箱中的水直接輸送至草坪下方的沙土層內并儲存在沙土層內部的孔隙中。而沙土層內的水通過毛細效應又能浸入并儲存在石英砂層的孔隙中供草坪吸收。當遇到暴雨天氣，水量過大時，沙土層和石英砂層的孔隙被水填滿，不再出現毛細效應，此時多余的水又能及時的下滲至地底，避免了根系長期被水浸泡造成的腐爛。優選設置的水箱，能夠收集干凈的雨水并沉淀，將優質雨水用于灌溉，大大的節省了水資源。

附圖說明

圖1為保水機構的安裝示意圖；

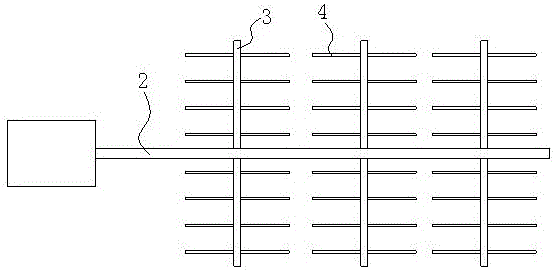

圖2為供水機構的結構示意圖；

圖3為水箱的結構示意圖；

圖4為圖3中A部放大圖。

具體實施方式

結合圖1-4所示的一種綠化草坪灌溉系統，包括供水機構和保水機構，所述供水機構包括水箱和供水管網，所述水箱用于儲存灌溉用水，通常水箱與市政管網連接。供水管網用于將水運輸至草坪處，本實用新型的供水管網敷設在草坪下方。如圖2所示，所述供水管網包括相互連通的一級供水管2、二級供水管3和三級供水管4，水箱內設置潛水泵1，所述一級供水管2與潛水泵1連接。潛水泵1將水箱中的水抽送至供水管網，一級供水管2兩側對稱設置多根二級供水管3，所述二級供水管3兩側對稱設置多根三級供水管4，所述三級供水管4上均勻設置多個出水微孔，也就是出水微孔在三級供水管4的表面設置多個，出水微孔與三級供水管4連通，為了避免雜物進入供水管網內，最好是在三級供水管4外表面設置一層鋼濾網。如圖1所示，所述保水機構包括由下至上依次埋設在草坪下方的下石棉網層5、沙土層6、上石棉網層7和石英砂層8。所述上石棉網層7和下石棉網層5分別由三張相互重疊的石棉網格布構成，當然也可以是一張、兩張、四張等。通常三張的厚度較為適宜，所述供水管網敷設在沙土層6中。為了避免供水管網銹蝕，還可以在所述一級供水管2、二級供水管3和三級供水管4外設置防腐層。所述的防腐層可以是防腐涂料，也可以是PE夾克或其他起到相同作用的結構。

本實用新型使用時，是通過供水管網將水箱中的水直接輸送至草坪下方的沙土層6內并儲存在沙土層6內部的孔隙中。而沙土層6內的水通過毛細效應又能浸入并儲存在石英砂層8的孔隙中供草坪吸收。當遇到暴雨天氣，水量過大時，沙土層6和石英砂層8的孔隙被水填滿，不再出現毛細效應，此時多余的水又能及時的下滲至地底，避免了根系長期被水浸泡造成的腐爛。為了提高本實用新型的智能化水平，還可以在所述沙土層6內設置濕度傳感器17，所述濕度傳感器17位于三級供水管4之間且與控制器連接，所述控制器與潛水泵1連接。濕度探測器17用于探測沙土層6的濕度，并將探測信息反饋至控制器。當濕度低于設定閾值時，打開潛水泵1進行灌溉。

為了進一步提高本實用新型的性能，還可以是所述水箱包括箱體9，如圖3所示，所述箱體9頂面呈漏斗狀且中心設置進水口10，還可以在所述進水口10上方設置過濾網，所述過濾網與箱體9鉸接，從而避免如：樹葉、樹枝等較大的雜質掉入箱體9內。箱體9內部沿豎向設置圓柱形的沉淀筒11，所述沉淀筒11與進水口10位置相對，也就是進水口10正好對準沉淀筒11。沉淀筒11上端面與箱體9頂面之間構成溢流通道，所述潛水泵1位于箱體9的內側壁和沉淀筒11的外側壁之間這樣一來，在遇到降水時，雨水沿著箱體的頂面流至沉淀筒11中，并在沉淀筒11中沉淀，隨著沉淀筒11內收集的雨水增多，干凈的雨水溢出沉淀筒11儲存。這樣無疑就節約了水資源，大大的提高了經濟效益。為了便于沉淀筒11的清潔，還可以在所述箱體9底面與沉淀筒11相對的位置設置清理口12，所述清理口12呈圓錐臺形，清理口12處設置封口組件，所述封口組件包括與清理口12相配合的堵塊13和位于清理口12正上方的螺母14，所述螺母14通過連桿15與箱體9固接。所述堵塊13上表面設置與螺母14相配合的螺桿16。這樣一來，通過旋轉堵塊13就可以打開清理口12，從而進行沉淀筒11內部的清潔。此外，清理口12還具有棄流功能，工作人員打開清理口12后，當雨量較小時，初期較臟的酸性雨水可以沿著清理口12流出，此時水箱不收集雨水。在降水中后期，雨水更干凈。此時雨量也較大，清理口12排出的雨水量小于進水口10收集的雨水量，沉淀筒11內的水位上升，直至越過沉淀筒11完成收集。而棄流量的大小，工作人員可以通過調整堵塊13與清理口12的位置關系進行設置。
