本實用新型涉及農用機械領域，尤其涉及一種農田播種機播種器控制機構。

背景技術：

農田播種機使用播種器組件進行播種，現有播種器組件設有數個播種器，分數行進行播種，但實際使用時，數個播種器并不同時播種，需要有一定的間隔，現有農田播種機播種器無法根據需要的間隔進行播種。

技術實現要素：

本實用新型針對現有技術的不足，提出一種能根據需要的間隔進行播種的農田播種機播種器控制機構。

本實用新型通過下述技術方案實現技術目標。

農田播種機播種器控制機構，設置在播種器組件一側；所述播種器組件包括數個播種器、數個從動齒輪、數個主動齒輪、傳動軸；所述播種器間隔橫向布置，所述從動齒輪連接在播種器上，可驅動播種器進行播種作業；所述傳動軸為六角鋼，橫向布置在播種器的一側，傳動軸上設有與從動齒輪處于嚙合狀態的數個主動齒輪；所述主動齒輪內孔、傳動軸外壁之間設有襯套，主動齒輪間隙配合套裝在襯套上；所述主動齒輪一端的傳動軸上由主動齒輪向外依次設有離合軸套、彈性壓縮件、軸向限位擋圈；所述主動齒輪、離合軸套相對的端面上設有可以相互嚙合的齒；所述軸向限位擋圈固定連接在傳動軸上，彈性壓縮件將離合軸套壓向主動齒輪；所述農田播種機播種器控制機構包括調節軸、數個調節盤；所述調節軸平行設置在傳動軸的一側；所述調節盤固定連接在調節軸上與傳動軸上離合軸套中部外壁環槽相對應的軸向位置；所述調節盤在以調節軸軸線為中心軸線為中心線的圓周上沿調節軸中心軸線方向高低錯開，形成軸向凸輪機構；所述調節軸轉動時，調節盤可伸入離合軸套中部外壁環槽內，推動離合軸套在傳動軸上移動，使離合軸套、主動齒輪嚙合或脫開；其特征在于：從調節軸端部看，所述數個調節盤在以調節軸中心軸線為中心線的圓周上逐個依次等角度錯開布置；所述調節軸端部設有驅動調節軸轉動的驅動機構。

上述結構中，所述調節軸端部還設有轉角傳感檢測裝置。

上述結構中，所述轉角傳感檢測裝置包括套裝在調節軸端部的感應盤、設置在感應盤一側的傳感器；所述傳感器與農田播種機播種器控制系統電性連接。

上述結構中，所述驅動機構包括伺服電機、傳動機構；所述伺服電機通過傳動機構驅動調節軸。

本實用新型與現有技術相比，具有以下積極效果：

1、數個調節盤在以調節軸中心軸線為中心線的圓周上逐個依次等角度錯開布置，調節軸端部設有驅動調節軸轉動的驅動機構。驅動機構驅動調節軸轉動到一定的角度，其中一個調節盤伸入相對應離合軸套中部外壁環槽內，推動該離合軸套在傳動軸上移動，使該離合軸套與相對應的主動齒輪嚙合，該主動齒輪帶動相對應從動齒輪轉動，該從動齒輪驅動相對應的播種器進行播種作業，這時其他播種器處于未播種狀態；驅動機構再驅動調節軸轉動相鄰調節盤錯開布置的角度，則下一個播種器進行播種作業，其他播種器處于未播種狀態；依次類推，也就是本實用新型可根據需要的間隔進行播種作業。

2、調節軸端部還設有轉角傳感檢測裝置，可準確地檢測出調節軸轉動角度，從而準確地控制調節盤的位置，從而實現農田播種機播種器控制系統智能化、準確控制。

3、驅動機構包括伺服電機、傳動機構，伺服電機通過傳動機構驅動調節軸，一方面便于實現智能化控制，另一方面顯著提高傳動的平穩性。

附圖說明

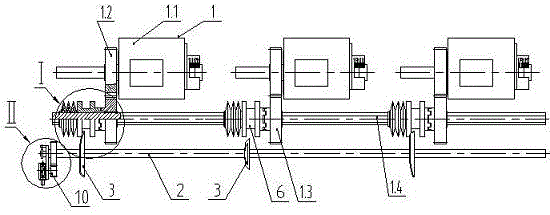

圖1為本實用新型結構示意圖。

圖2為圖1中Ⅰ部分放大示意圖。

圖3為圖1中Ⅱ部分放大示意圖。

圖 4為本實用新型中調節盤結構放大示意圖。

圖5為圖4中C-C剖面圖。

圖6為圖4中A-A剖面圖。

圖7為圖4中B-B剖面圖。

具體實施方式

下面根據附圖并結合實施例對本實用新型作進一步說明。

附圖所示的農田播種機播種器控制機構，設置在播種器組件1一側；播種器組件1包括3個播種器1.1（其他實施例中，可多于或少于3個播種器1.1）、3個從動齒輪1.2、3個主動齒輪1.3、傳動軸1.4；播種器1.1間隔橫向布置，從動齒輪1.2連接在播種器1.1上，可驅動播種器1.1進行播種作業；傳動軸1.4為六角鋼，橫向布置在播種器1.1的一側，傳動軸1.4上設有與從動齒輪1.2處于嚙合狀態的3個主動齒輪1.3；主動齒輪1.3內孔、傳動軸1.4外壁之間設有襯套1.5，主動齒輪1.3間隙配合套裝在襯套1.5上；主動齒輪1.3一端的傳動軸1.4上由主動齒輪1.3向外依次設有離合軸套6、彈性壓縮件7、軸向限位擋圈8；主動齒輪1.3、離合軸套6相對的端面上設有可以相互嚙合的齒；軸向限位擋圈8固定連接在傳動軸1.4上，彈性壓縮件7將離合軸套6壓向主動齒輪1.3。

農田播種機播種器控制機構包括調節軸2、3個調節盤3；調節軸2平行設置在傳動軸1.4的一側；調節盤3固定連接在調節軸2上與傳動軸1.4上離合軸套6中部外壁環槽相對應的軸向位置；調節盤3在以調節軸2軸線為中心軸線為中心線的圓周上沿調節軸2中心軸線方向高低錯開，形成軸向凸輪機構；調節軸2轉動時，調節盤3可伸入離合軸套6中部外壁環槽內，推動離合軸套6在傳動軸1.4上移動，使離合軸套6、主動齒輪1.3嚙合或脫開；從調節軸2端部看，3個調節盤3在以調節軸2中心軸線為中心線的圓周上逐個依次等角度錯開布置（本實施例中，90°角錯開）；調節軸2端部設有驅動調節軸2轉動的驅動機構10，本實施例中，驅動機構10包括伺服電機10.1、傳動機構10.2；伺服電機10.1通過傳動機構10.2驅動調節軸2。

調節軸2端部還設有轉角傳感檢測裝置11，轉角傳感檢測裝置11包括套裝在調節軸2端部的感應盤11.1、設置在感應盤11.1一側的傳感器11.2；傳感器11.2與農田播種機播種器控制系統電性連接。
