本實用新型涉及一種園林設備，特別是另一種用于修剪園林等的可旋轉的電動綠籬機后手把。

背景技術：

隨著人們環保意識的增強，綠色植物受到多數人的青睞，但由于其生長迅速，通常面積又很大，人工修剪非常困難，人力物力都消耗較大，綠籬修剪機簡稱綠籬機，則專門用于修剪，它有前把手和后把手兩個部位由人兩手來操作，機器主要由電動機、齒輪變速機構、兩片相對運動的鋸齒形刀片組成，依靠刀片的相對錯動來修剪綠籬；通常的后手柄由塑料等重量輕的材料制造，由左右外形對稱的環形的手把扣合成整體，人手可以伸入環形中，握的部分形成的環形的把手，把手的前方設有連接體，連接體與綠籬機機身連接，握住把手就能提起整個綠籬機。但是，上述后手把相對綠籬機是固定的，而修剪操作中有各種不同的情況，尤其遇到要修理垂直地面的側面綠籬時，就需要變換各種角度，靠兩只手往往難以調節，帶來修剪操作不方便。

技術實現要素：

本實用新型的目的是提供一種可旋轉的電動綠籬機后手把，其可以使綠籬機裝配及操作方便，以適應不同的工況。

為實現上述目的，本實用新型采取以下技術方案：

一種可旋轉的電動綠籬機后手把，它包括環形的手把，該手把內具有環形的腔體；該手把前端設有柱型的轉動部，該轉動部底部周緣設有限位環槽；該轉動部外套設有中間套，該中間套固定于電動綠籬機的機體后部，該機體設有限位筋，該限位筋穿過該中間套底部并位于該限位環槽內，該限位筋能在該限位環槽內滑動；該中間套與該手把之間設有限制二者之間相對轉動的定位機構。

進一步的，所述定位機構包括間隔設于所述中間套側壁的若干凹口，以及設于所述轉動部下方的腔體內的限位塊，該限位塊與固定于所述腔體內的回位彈簧連接，使該限位塊的凸起常態位于該腔體外部，并卡扣在該凹口內。

進一步的，所述凹口為五個，相鄰凹口之間的角度差為45度。

進一步的，所述手把包括對稱的左手把和右手把，二者之間固定連接。

進一步的，所述機體設有限位長槽，所述中間套設有限位凸棱，該限位凸棱位于對應的限位長槽內。

本實用新型的有益效果是：本實用新型的可旋轉的電動綠籬機后手把，可以依據不同工況，將其相對于綠籬機機體進行不同角度的旋轉，使得修剪操作簡單舒適，提高工作效率。

附圖說明

圖1是本實用新型的分解示意圖。

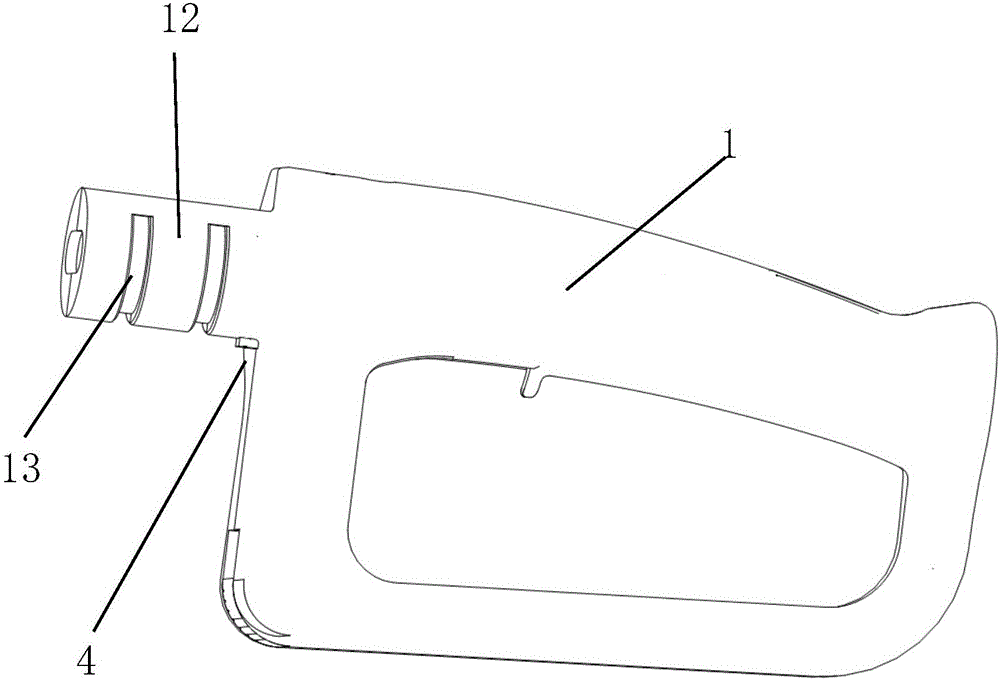

圖2是本實用新型的手把的外觀示意圖。

圖3是本實用新型的中間套的外觀示意圖。

具體實施方式

以下將以具體實施例結合附圖來說明本實用新型的結構和所欲達到的技術效果，但所選用的實施例僅用于說明解釋，并非用以限制本實用新型的范圍。

如圖1-圖3所示，一種可旋轉的電動綠籬機后手把，它包括環形的手把1，該手把1內具有環形的腔體11。該手把1前端設有柱型的轉動部12，該轉動部12底部周緣設有限位環槽13。該轉動部12外套設有中間套2，該中間套2固定于電動綠籬機的機體3后部，該機體3設有限位長槽31，該中間套2設有限位凸棱21，該限位凸棱21位于對應的限位長槽31內。該機體3對應該中間套底部位置設有限位筋32，該限位筋32穿過該中間套2底部并位于該限位環槽13內，限制手把1的軸向移動以及中間套2的軸向和徑向運動。該限位筋32能在該限位環槽13內滑動，使得該轉動部12可以在該中間套2內轉動，該中間套2與該手把1之間設有限制二者之間相對轉動的定位機構。

具體來說，該定位機構包括間隔設于該中間套2側壁的若干凹口22，以及設于該轉動部12下方的腔體11內的限位塊4，該限位塊4與固定于該腔體11內的回位彈簧5連接，使該限位塊4的凸起常態位于該腔體11外部，并卡扣在該凹口22內，限制轉動部12在該中間套2內轉動。進一步的，該凹口22為五個，相鄰凹口22之間的角度差為45度，可實現手把1在正常位置上(限位塊4位于最底部的凹口22內)的±45°和±90°的旋轉。

本實用新型的手把1在生產時，可以由對稱的左手把和右手把扣合而成，二者之間通過現有的固定方式連接，例如螺釘連接、卡扣連接等。

當需要轉動手把1時，用力按下限位塊4，壓縮回位彈簧5，限位塊4的凸起移出中間套2的凹口22，此時可以轉動手把1并松開限位塊4，在回位彈簧5的作用下，限位塊4的凸起在遇到中間套2的下一個凹口時會自動卡在此凹口，從而完成手把的旋轉。

本實用新型是以所述的權利要求所限定的。但基于此，本領域的普通技術人員可以做出種種顯然的變化或改動，都應在本實用新型的主要精神和保護范圍之內。
