本實用新型涉及一種帶電動刮板的狗廁所。

背景技術：

目前，一般的狗等寵物排便后需要及時清掃，很費事。

技術實現要素：

本實用新型提供一種帶電動刮板的狗廁所，能將糞便刮到底板下方存糞槽存放。

為了實現上述目的，本實用新型采用了以下技術方案：

本實用新型的帶電動刮板的狗廁所，包括設置存糞槽的殼體，殼體存糞槽內安裝有底板，底板上方安裝有可滑動的刮板，底板下方安裝有滑軌桿，刮板兩端安裝有與滑軌桿配合的連接桿。

進一步地，滑軌桿相應于刮板滑動方向安裝在殼體存糞槽內。

再進一步地，滑軌桿套裝有與連接桿連接的滑套。

更進一步地，底板下方安裝有螺桿、與螺桿配合的電機，螺桿上安裝有螺套，螺套通過傳動桿與滑套連接。

與現有技術相比，本實用新型的有益效果在于：

本實用新型的帶電動刮板的狗廁所，在存糞槽內安裝底板和刮板，通過滑動刮板將糞便刮到底板下方存糞槽存放，操作方便、快捷。

附圖說明

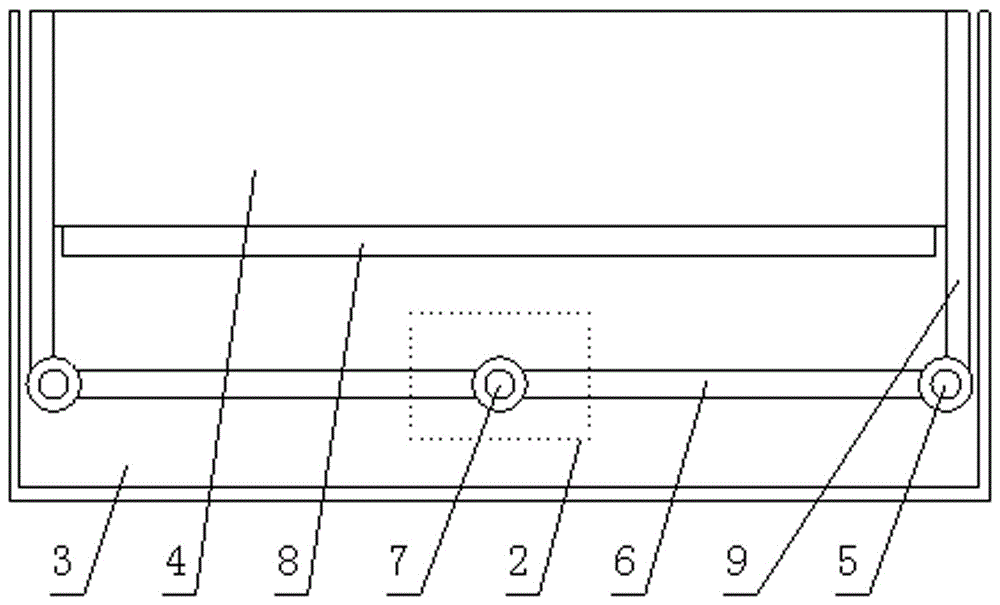

圖1為本實用新型的結構示意圖；

圖2為本實用新型的內部結構示意圖。

具體實施方式

下面結合附圖及具體實施例對本實用新型作進一步的說明。

如圖1、圖2所示，本實用新型的帶電動刮板的狗廁所，包括設置存糞槽3的殼體1，殼體1存糞槽3內安裝有底板8，底板8上方安裝有可滑動的刮板4，底板8下方安裝有滑軌桿5，刮板4兩端安裝有與滑軌桿5配合的連接桿9，滑軌桿5套裝有與連接桿9連接的滑套。

其中，滑軌桿5相應于刮板4滑動方向安裝在殼體1存糞槽3內，滑軌桿5安裝在存糞槽3內，滑軌桿5軸向方向與刮板4滑動方向平行。

底板8四周與存糞槽3內壁均有一定間隔，底板8兩端設有糞便下落口，底板8兩側設有連接桿9滑動軌跡口；刮板4兩端安裝有可在滑軌桿5上滑動的連接桿9，推動刮板4可將底板8上的糞便刮到底板8下方。

作為上述實施例的優選，底板8下方安裝有螺桿7、與螺桿7配合的電機2，螺桿7安裝在兩側滑軌桿5的中間位置，螺桿7貫穿存糞槽3與電機2傳動連接，螺桿7上安裝有與螺桿7配合的螺套，螺套通過傳動桿6與滑套連接。電機2連接有控制器，啟動電機2帶動螺桿7轉動，進而推動螺套向前或向后移動，進而帶動刮板4將底板5上的糞便刮到底板5下方。

本實用新型的帶電動刮板的狗廁所，在存糞槽3內安裝底板5和刮板4，通過滑動刮板4將糞便刮到底板5下方存糞槽3存放，操作方便、快捷。
