本實用新型屬于農田灌溉技術領域，涉及一種針對出地樁進行保護而設計的一體式出地樁保護池。

背景技術：

目前，節水灌溉系統主要是對田間系統的首部部分進行保護，包括電磁閥、施肥罐、閥門等設備。在實際的田間生產中發現，農業機械的大規模使用對出地樁造成了很大程度的碰撞、碾壓破壞，使田間管理人員每年必須投入一定財力、物力進行維修與更換，由此對出地樁進行相應保護是十分必要的。

技術實現要素：

本實用新型的目的在于解決上述問題，提供一種一體式出地樁保護池，具有結構簡單、安裝拆卸方便、可多次使用、能夠有效保護出地樁、水表、球閥等設備，延長田間系統相應配件壽命等特點的一種一體式出地樁保護池。

本實用新型的目的是這樣實現的：一種一體式出地樁保護池，包括保護池、混凝土梁和蓋板；所述一體式出地樁保護池為預制砼結構，保護池的底部和左右兩面的側部各開有孔，蓋板為鐵板，通過螺栓鉚接與保護池連接，保護池頂部左右各有一根混凝土梁與保護池連接；蓋板上設有把手。

附圖說明

下面將結合附圖對本實用新型作進一步說明。

圖1為本實用新型結構示意圖。

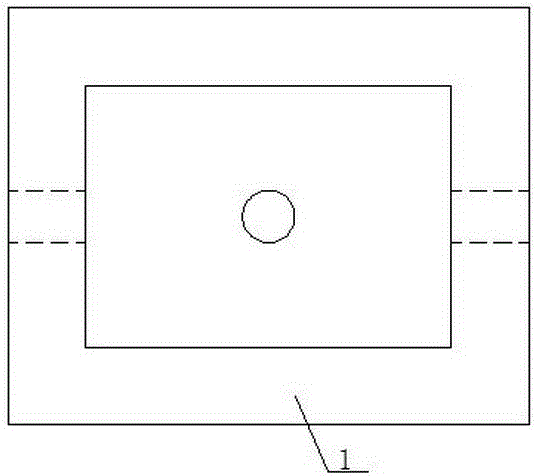

圖2為本實用新型俯視圖。

圖3為本實用新型主視圖。

圖4為本實用新型蓋板與保護池連接結構示意圖。

圖5為本實用新型混凝土梁主視圖。

具體實施方式

如圖1-5所示，一種一體式出地樁保護池，包括保護池、混凝土梁和蓋板。

所述一體式出地樁保護池為預制砼結構，保護池1的底部和左右兩面的側部各開有孔。以便出地樁2和支管6穿過。

保護池1長、寬和深度可以分別設為80cm~100cm，60cm~80cm，60cm~80cm。預制砼板厚底可以設為15cm~20cm，配單層筋，不同板之間配有U型箍筋。

蓋板7為鐵板，通過螺栓鉚接與保護池1連接。兩個保護池的蓋板合起來后能夠有效保護池內的水表4和球閥5等設備。

保護池1頂部左右各有一根混凝土梁6與保護池1連接，起到支撐兩邊池體的作用。混凝土梁6寬和厚度梁厚可以分別設為15cm和15cm。

蓋板7上設有把手8。

在保護池1底部和兩側砼板中心位置各開一個孔，大小由所用的支管6和出地樁2的孔徑大小而定。安裝時，先由出地樁2位置固定保護池1位置，沿支管6的布置方向放置保護池1，然后安裝球閥5、水表4、田間施肥罐等相關設備，隨后接入支管。
