本實用新型涉及寵物用品技術領域，具體為一種寵物自動喂食裝置。

背景技術：

現在許多家庭都喜歡養寵物，尤其在城市里見的較多，有些人養寵物是興趣愛好，因為有些寵物既聰明又好玩，有些人養寵物是為了排遣情緒，打發時間，有些家庭完全將寵物當成家里的一份子，給其穿衣、穿鞋、筑屋等，這就催生了寵物用品行業，目前我國的寵物用品行業正蓬勃發展。

現有的寵物喂食設備，結構比較單一，有的干脆就是一個盛放盤，雖然有一些自動喂食設備，但是卻還是需要人們進行遙控操作，才能完成喂食設備自動放置食物，如果寵物的主任有事外出長時間不回家，而喂食設備又不能自主的給寵物進行放置糧食，就會導致寵物餓肚子，非常不利于寵物的喂養。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種寵物自動喂食裝置，解決了寵物喂食裝置不能自動喂食的問題。

（二）技術方案

為實現以上目的，本實用新型通過以下技術方案予以實現：一種寵物自動喂食裝置，包括底座，所述底座的頂部從前到后依次設有墊板和食物箱，所述墊板的頂部對稱連接有支撐桿，且支撐桿的底端貫穿墊板并延伸至其內部，所述支撐桿的頂端固定連接有盛物盤，所述食物箱的頂部設有與食物箱配合使用的蓋板，所述食物箱的正表面開設有出料口，所述出料口的底部固定連接有出料槽，且出料槽遠離食物箱的一側位于盛物盤的正上方，所述食物箱的一側安裝有控制器。

所述底座的內壁底部固定連接有自動伸縮桿，且自動伸縮桿的頂端依次貫穿底座和食物箱并延伸至食物箱的內部，所述食物箱的內部固定連接有隔板，所述隔板的底部與自動伸縮桿的頂端固定連接，所述墊板的內壁底部固定連接有緩沖彈簧，所述墊板的內壁底部且位于緩沖彈簧之間固定連接有重量檢測裝置，所述緩沖彈簧的頂端固定連接有擋板，所述擋板的頂部與延伸至墊板內部的支撐桿的一端固定連接，所述擋板的頂部且位于支撐桿之間固定連接有觸碰桿，所述墊板的內壁頂部且對應觸碰桿的位置設有套筒，所述重量檢測裝置包括外殼，所述外殼的頂部連接有緩沖塊，且緩沖塊的底端貫穿外殼并延伸至其內部，所述外殼的內壁底部固定連接有復位彈簧，所述復位彈簧的頂端與緩沖塊的底端固定連接，所述外殼的內壁底部且位于復位彈簧之間固定連接有第一觸碰塊，所述緩沖塊的底端固定連接有與第一觸碰塊配合使用的第二觸碰塊，所述套筒的內壁底部固定設有與觸碰桿配合使用的第三觸碰塊，所述控制器分別與自動伸縮桿、第一觸碰塊、第二觸碰塊、觸碰桿和第三觸碰塊電性連接。

優選的，所述出料口的內部通過轉軸活動連接有出料擋板。

優選的，所述緩沖彈簧等距分布在墊板的內壁底部。

優選的，所述第三觸碰塊的兩側均活動連接有滑輪，且滑輪與套筒的內壁兩側接觸。

（三）有益效果

本實用新型提供了一種寵物自動喂食裝置。具備的有益效果是：該寵物自動喂食裝置，通過觸碰桿和第三觸碰塊的使用，在寵物的食物吃完后，緩沖彈簧就會向上頂起擋板，讓處于擋板頂部的觸碰桿與第三觸碰塊接觸，觸碰桿與第三觸碰塊接觸的信號就會發送給控制器，控制器就會控制器自動伸縮桿上升，推動食物向上運動，讓食物從出料口進入盛物盤中，達到了自動填充食物的效果，方便了對寵物的喂食，通過第一觸碰塊和第二觸碰塊的使用，在盛物盤盛滿食物后，食物的重量就會下壓擋板，讓擋板接觸到重量檢測裝置，從而讓第一觸碰塊和第二觸碰塊接觸，第一觸碰塊和第二觸碰塊接觸的信號發送給控制器，控制器就會控制器自動伸縮桿收縮，停止填充食物，讓裝置達到了自動喂食的效果，方便了人們的使用。

附圖說明

圖1為本實用新型結構示意圖；

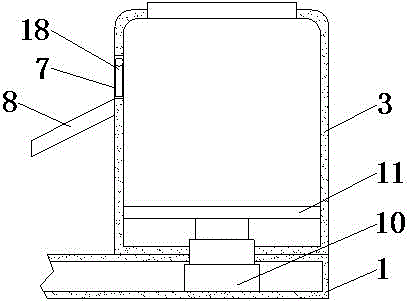

圖2為本實用新型底座與食物箱的內部結構示意圖；

圖3為本實用新型墊板的內部結構示意圖；

圖4為本實用新型重量檢測裝置的內部結構示意圖；

圖5為本實用新型套筒的內部結構示意圖；

圖中，1底座、2墊板、3食物箱、4支撐桿、5盛物盤、6蓋板、7出料口、8出料槽、9控制器、10自動伸縮桿、11隔板、12緩沖彈簧、13重量檢測裝置、131外殼、132緩沖塊、133復位彈簧、134第一觸碰塊、135第二觸碰塊、14擋板、15觸碰桿、16套筒、17第三觸碰塊、18出料擋板、19滑輪。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型實施例提供一種寵物自動喂食裝置，如圖1所示，包括底座1，底座1的頂部從前到后依次設有墊板2和食物箱3，墊板2的頂部對稱連接有支撐桿4，且支撐桿4的底端貫穿墊板2并延伸至其內部，支撐桿4的頂端固定連接有盛物盤5，盛物盤5讓寵物吃的食物有放置的地方，并且也方便了剩余食物的收集和處理，食物箱3的頂部設有與食物箱3配合使用的蓋板6，蓋板6的作用是能夠防止食物受潮，保證了食物能夠放置比較長的時間，食物箱3的正表面開設有出料口7，出料口7的內部通過轉軸活動連接有出料擋板18，出料口7的底部固定連接有出料槽8，出料槽8方便了食物的流出，并且不會讓食物撒出去，且出料槽8遠離食物箱3的一側位于盛物盤5的正上方，食物箱3的一側安裝有控制器9。

如圖2-5所示，底座1的內壁底部固定連接有自動伸縮桿10，自動伸縮桿10提供了動力，可以讓寵物喂食設備能夠自動喂食，方便了人們的使用，且自動伸縮桿10的頂端依次貫穿底座1和食物箱3并延伸至食物箱3的內部，食物箱3的內部固定連接有隔板11，隔板11的底部與自動伸縮桿10的頂端固定連接，墊板2的內壁底部固定連接有緩沖彈簧12，緩沖彈簧12起到了緩沖的效果，同時還起到了復位的效果，緩沖彈簧12等距分布在墊板2的內壁底部，墊板2的內壁底部且位于緩沖彈簧12之間固定連接有重量檢測裝置13，重量檢測裝置13能夠檢測出盛物盤5中食物的盛放程度，避免了食物過多的堆放在盛物盤5中而掉落，緩沖彈簧12的頂端固定連接有擋板14，擋板14的頂部與延伸至墊板2內部的支撐桿4的一端固定連接，擋板14的頂部且位于支撐桿4之間固定連接有觸碰桿15，觸碰桿15起到了感應的效果，墊板2的內壁頂部且對應觸碰桿15的位置設有套筒16，套筒16具有固定第三觸碰塊17的作用，重量檢測裝置13包括外殼131，外殼131的頂部連接有緩沖塊132，且緩沖塊132的底端貫穿外殼131并延伸至其內部，外殼131的內壁底部固定連接有復位彈簧133，復位彈簧133可以讓緩沖塊132恢復到原來的位置，并且也起到了緩沖的效果，復位彈簧133的頂端與緩沖塊132的底端固定連接，外殼131的內壁底部且位于復位彈簧133之間固定連接有第一觸碰塊134，第一觸碰塊134具有感應的效果，緩沖塊132的底端固定連接有與第一觸碰塊134配合使用的第二觸碰塊135，第二觸碰塊135具有感應的效果，套筒16的內壁底部固定設有與觸碰桿15配合使用的第三觸碰塊17，第三觸碰塊17具有感應的效果，第三觸碰塊17的兩側均活動連接有滑輪19，滑輪19可以讓第三觸碰塊17在套筒16的內部進行上下移動，且滑輪19與套筒16的內壁兩側接觸，控制器9分別與自動伸縮桿10、第一觸碰塊134、第二觸碰塊135、觸碰桿15和第三觸碰塊17電性連接。

工作原理：使用時，當盛物盤5中的食物被寵物吃完時，由于盛物盤5的重量減輕，緩沖彈簧12就會帶動擋板14向上運動，從而讓觸碰桿15與第三觸碰塊17接觸，觸碰桿15與第三觸碰塊17接觸的信號發送給控制器9，經過控制器9的分析，控制器9就會控制自動伸縮桿10運行，帶動隔板11向上運動，從而讓食物箱3中的食物從出料口7通過出料槽8進入盛物盤5中，當盛物盤5盛滿食物后，由于食物的重量導致?lián)醢逑陆担瑥亩佑|到重量檢測裝置13，并且繼續下壓重量檢測裝置13，讓第一觸碰塊134與第二觸碰塊135接觸1，第一觸碰塊134與第二觸碰塊135接觸的信號就會發送給控制器9，經過控制器9分析后，控制器9控制自動伸縮桿10收縮，讓食物停止輸送，填充完成后，關閉自動伸縮桿10。

綜上所述，該寵物自動喂食裝置，通過觸碰桿15和第三觸碰塊17的使用，在寵物的食物吃完后，緩沖彈簧12就會向上頂起擋板14，讓處于擋板14頂部的觸碰桿15與第三觸碰塊17接觸，觸碰桿15與第三觸碰塊17接觸的信號就會發送給控制器9，控制器9就會控制自動伸縮桿10上升，推動食物向上運動，讓食物從出料口7進入盛物盤5中，達到了自動填充食物的效果，方便了對寵物的喂食，通過第一觸碰塊134和第二觸碰塊135的使用，在盛物盤5盛滿食物后，食物的重量就會下壓擋板14，讓擋板14接觸到重量檢測裝置13，從而讓第一觸碰塊134和第二觸碰塊135接觸，第一觸碰塊134和第二觸碰塊135接觸的信號發送給控制器9，控制器9就會控制自動伸縮桿10收縮，停止填充食物，讓裝置達到了自動喂食的效果，方便了人們的使用。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
