本實用新型涉及種植設備領域，具體涉及一種簡易種菜設備。

背景技術：

隨著技術的進步，由設備代替人工的方式逐漸占領農業種植領域，用以提高工作效率，減輕人工勞動強度，減輕人工成本等。就種而言，目前主要是以種子的形式存在的播種機，而以秧苗形式的存在的設備有起苗器、移栽機、疏苗器等，但這些設備結構過于復雜，價格貴，不適用于小規模種菜的農戶。

技術實現要素：

針對上述現有技術存在的不足，本實用新型的目的是提供一種簡易種菜設備，其結構簡單，操作方便。

為實現上述目的，本實用新型采用的技術方案：一種簡易種菜設備，其特征在于，包括主桿、打孔器、覆土外筒、秧苗料斗、溜槽，其中主桿的頂部設有操作把手，主桿的底端連接打孔器，主桿上通過彈簧套筒連接覆土外筒，在彈簧套筒內設有一端固定在主桿上、另一端與覆土外筒相抵觸的彈簧；秧苗料斗位于覆土外筒一側上部，秧苗料斗的底部連接有溜槽，溜槽的底部靠近覆土外筒底部且設計有限位套筒，打孔器位于限位套筒內；覆土外筒內側底部按圓周方向設有多個覆土刀片。

相比現有技術而言，本實用新型的有益效果：通過將打孔器、覆土外筒及種植用的溜槽等集中在一起，實現打孔、秧苗扶正、覆土等多種功能，效果非常好，而且溜槽的設計，能夠盡可能避免損傷秧苗。此外，結構簡單，體積小，重量輕，易于操作。

附圖說明

圖1為本實用新型的結構示意圖

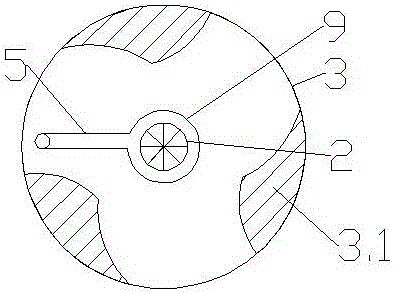

圖2為本實用新型的結構仰視圖

其中，1、主桿，2、打孔器，3、覆土外筒，3.1、覆土刀片，4、秧苗料斗，5、溜槽，6、操作把手，7、彈簧套筒，8、彈簧，9、限位套筒。

具體實施方式

現結合附圖，對本實用新型作進一步的闡述。

如圖1、圖2所示，本實用新型的簡易種菜設備，包括主桿1、打孔器2、覆土外筒3、秧苗料斗4、溜槽5，其中主桿1的頂部設有操作把手6，操作把手6的高度為1米左右，主桿1的底端連接打孔器2，主桿1上通過彈簧套筒7連接覆土外筒3，在彈簧套筒7內設有一端固定在主桿1上、另一端與覆土外筒3相抵觸的彈簧8；秧苗料斗4位于覆土外筒3一側上部，秧苗料斗4的底部連接有溜槽5，溜槽5的底部靠近覆土外筒3底部且設計有限位套筒9，打孔器2位于限位套筒9內；覆土外筒3內側底部按圓周方向設有多個覆土刀片3.1。

使用時，把本實用新型的設備放置在待種菜的土地上，覆土外筒3接觸地面，然后雙手握住操作把手6，并往下用力壓，打孔器2受力往下打孔，打孔完后去掉施加的力，將秧苗一兜兜地放入秧苗料斗4內，在重力作用下，秧苗從溜槽5中溜下來，并在限位套筒9的作用下被扶正，然后旋轉覆土外筒3，在覆土刀片3.1的作用下，完成覆土，完成后，可以用腳將土踩實一下。整個操作簡單，也省力不少，不需要蹲著、彎著操作。
