本實用新型涉及辣根農業化收割設備技術領域，具體涉及一種辣根收獲裝置。

背景技術：

辣根(Armoracia rusticana)別名西洋山葵，為十字花科辣根屬多年生草本植物，其肥大的肉質根部含有一種強烈的揮發性油脂——黑芥甙(丙烯基硫氰酸C₃H₅CNS),黑芥甙有特殊的辛辣味。具有辛辣味的辣根的根部可作為調味品供人們食用，辣根調味品具有開竅通氣、刺激腸胃、增進食欲的作用。辣根作為一種調味品的原料，其在農作物中是種植面積較少的一種作物。

辣根具有辛辣味，可作調味品或直接食用；植株可作飼料。而且其是一味中藥，味辛；性溫。歸胃；膽；膀胱經。功效主治：消化不良；小便不利；膽囊炎；關節炎。辣根富含各種維生素和鐵、鈣、磷、鈷、鋅等礦物質。藥用內服作興奮劑，外用引赤；辣根具有利尿、興奮神經的功效。

辣根收獲主要是人工方式，采用镢頭、鐵鍬等工具挖，人工撿起的傳統方式，勞動強度大、效率低。

技術實現要素：

本實用新型的一個主要目的在于克服現有技術中的至少一種缺陷，提供一種結構簡單、操作簡便、性能穩定的辣根收獲裝置。

為了實現上述技術方案，本實用新型采用以下技術方案：

根據本實用新型的一個方面，提供一種辣根收獲裝置，包括：

機架；

行走輪，通過連接件設置于所述機架；

牽引架，設置于機架前端；

挖掘鏟，通過連接件設置于機架下側前端；

篩選裝置，設置于機架下側且位于所述挖掘鏟的后側；

收集箱體，設置于機架下側且位于所述篩選裝置的后側；

其中所述挖掘鏟用于鏟起辣根及其周圍的土塊，所述篩選裝置用于對鏟起的辣根及其周圍的土塊進行篩選，所述土塊經篩選裝置后落下，所述辣根通過收集箱體收集。

根據本實用新型的一實施方式，所述篩選裝置包括一級篩選機構和二級篩選機構。

根據本實用新型的一實施方式，所述一級篩選機構和二級篩選機構的結構相同。

根據本實用新型的一實施方式，所述一級篩選機構包括：

第一輪體，通過連接件設置于機架且設置于鄰近挖掘鏟的一側；

第二輪體，通過連接件設置于機架；

篩選鏈條，由橫向筋體和縱向筋體交叉設置組成，且橫向筋體和縱向筋體交叉后形成若干篩選孔；

驅動裝置，用于驅動所述第一輪體和/或第二輪體；

其中所述第一輪體與機架的距離大于第二輪體與機架的距離。

根據本實用新型的一實施方式，所述篩選孔的孔徑為1cm～50cm。

根據本實用新型的一實施方式，所述第一輪體與第二輪體的連線和水平線的夾角為10°～60°。

根據本實用新型的一實施方式，所述第一輪體與第二輪體的連線和水平線的夾角為30°。

根據本實用新型的一實施方式，所述收集箱體為一長方體，其一側面設有一收納口，與所述收納口相對應的一側面設有觀察窗。

根據本實用新型的一實施方式，所述收集箱體的底部為一活動底板，所述活動底板鄰近收納口的一端通過鉸接軸連接，另一端通過鎖緊件固定。

根據本實用新型的一實施方式，所述辣根收獲裝置還包括照明設備，所述照明設備安裝于機架上。

由上述技術方案可知，本實用新型具備以下優點和積極效果中的至少之一：

本實用新型所述辣根收獲裝置通過挖掘鏟將辣根和土塊鏟起、通過篩選裝置進行篩選將辣根和土塊分離、通過收集箱體將篩選出的辣根收集；所述辣根收獲裝置結構簡單、操作方便，降低了操作人員的勞動強度，提高了收獲效率。

附圖說明

圖1為本實用新型所述辣根收獲裝置的結構示意圖；

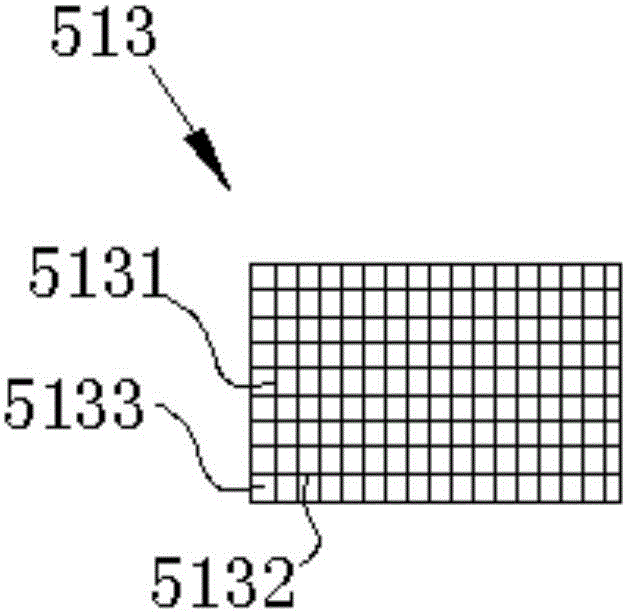

圖2為圖1中所述一級篩選機構的A向視圖；

圖3為圖1中所述收集箱體的結構示意圖；

圖4為所述收集箱體的活動底板處于打開狀態的結構示意圖。

附圖標記說明如下：

1-機架；

2-行走輪；

3-牽引架；

4-挖掘鏟；

5-篩選裝置；

51-一級篩選機構；

511-第一輪體；

512-第二輪體；

513-篩選鏈條；

5131-橫向筋體；

5132-縱向筋體；

5133-篩選孔；

514-驅動裝置；

52-二級篩選機構；

6-收集箱體；

61-收納口；

62-觀察窗；

63-活動底板；

64-鉸接軸；

65-鎖緊件；

7-連接件；

8-照明設備；

9-起吊設備。

具體實施方式

在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。術語“內”、“上”、“下”等指示的方位或狀態關系為基于附圖所示的方位或狀態關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，根據具體情況理解上述術語在本實用新型中的具體含義。

下面結合附圖以及具體實施方式對本實用新型作進一步詳細說明。參見圖1～4，圖1為本實用新型所述辣根收獲裝置的結構示意圖，圖2為圖1中所述一級篩選機構的A向視圖，圖3為圖1中所述收集箱體的結構示意圖，圖4為所述收集箱體的活動底板處于打開狀態的結構示意圖。本實用新型辣根收獲裝置，包括機架1、行走輪2、牽引架3、挖掘鏟4、篩選裝置5、和收集箱體6。

如圖1所示，本實施方式中，所述機架1橫向設置，所述行走輪2通過連接件7設置于所述機架1；所述牽引架3設置于機架1前端；所述挖掘鏟4通過連接件7設置于機架1下側前端；所述篩選裝置5設置于機架1下側且位于所述挖掘鏟3的后側；所述收集箱體6設置于機架1下側且位于所述篩選裝置5的后側；其中所述挖掘鏟4用于鏟起辣根及其周圍的土塊，所述篩選裝置5用于對鏟起的辣根及其周圍的土塊進行篩選，所述土塊經篩選裝置5后落下，所述辣根通過收集箱體6收集。

在本實施方式中，所述篩選裝置5包括一級篩選機構51和二級篩選機構52，且所述一級篩選機構51和二級篩選機構52的結構相同。其中所述一級篩選機構51包括第一輪體511、第二輪體512、篩選鏈條513、驅動裝置514，所述第一輪體511通過連接件7設置于機架1且設置于鄰近挖掘鏟3的一側；所述第二輪體512通過連接件7設置于機架1。如圖2所示，所述篩選鏈條513由橫向筋體5131和縱向筋體5132交叉設置組成，且橫向筋體5131和縱向筋體5132交叉后形成若干篩選孔5133；所述驅動裝置514用于驅動所述第一輪體511。進一步地，所述第一輪體511與機架1的距離大于第二輪體512與機架1的距離。所述篩選孔5133的孔徑為1cm～50cm。所述第一輪體511與第二輪體512的連線和水平線的夾角為30°，所述夾角的設計有利于將辣根與土塊分離。

如圖3、圖4所示，所述收集箱體6為一長方體，其一側面設有一收納口61，與所述收納口61相對應的一側面設有觀察窗62。進一步地，所述收集箱體6的底部為一活動底板63，所述活動底板63鄰近收納口61的一端通過鉸接軸64連接，另一端通過鎖緊件65固定。所述收集箱體6將經所述篩選裝置5篩選的辣根后，所述收集箱體6通過起吊設備9吊起，通過打開鎖緊件65后，如圖4所示，所述收集箱體6的活動底板63以鉸接軸64為中心順時針旋轉，收集箱體6內的辣根在自身重力作用下落在指定位置。該指定位置可以是暴曬場所，也可以是廠房。

如圖1所示，所述辣根收獲裝置還包括照明設備8，所述照明設備8安裝于機架1上。在本實施方式中，所述照明設備8分別安裝于機架1的前端及后端。

綜上所述，本實用新型所述辣根收獲裝置通過挖掘鏟將辣根和土塊鏟起、通過篩選裝置進行篩選將辣根和土塊分離、通過收集箱體將篩選出的辣根收集；所述辣根收獲裝置結構簡單、操作方便，降低了操作人員的勞動強度，提高了收獲效率。

應可理解的是，本實用新型不將其應用限制到本文提出的部件的詳細結構和布置方式。本實用新型能夠具有其他實施例，并且能夠以多種方式實現并且執行。前述變形形式和修改形式落在本實用新型的范圍內。應可理解的是，本文公開和限定的本實用新型延伸到文中和/或附圖中提到或明顯的兩個或兩個以上單獨特征的所有可替代組合。本文所述的實施例說明了已知用于實現本實用新型的最佳方式，并且將使本領域技術人員能夠利用本實用新型。
