本實用新型涉及挖掘機機械技術領域，具體為一種鹽堿地土壤挖掘機。

背景技術：

鹽堿地是指土地中含有過高的可溶性鹽類，而且鹽分濃度較高，對植物生長直接造成抑制作用或危害，且鹽堿地的土質堅硬和易碎，通常的挖掘機對不適用對鹽堿地土壤的挖掘，例如中國專利申請?zhí)枮?01520088741.X挖掘機，具體內容為：一種挖掘機，包括底盤、設置于底盤底部的履帶、轉動設置于底盤上的挖掘機主體，挖掘機主體上轉動設置有驅動臂的一端，驅動臂的另一端轉動設置有吊臂，吊臂的下端部轉動設置有驅動塊，驅動塊上滑動設置有鏟斗，鏟斗底部設置有破碎凸起，驅動塊上設置有驅動鏟斗振動的振動電機，驅動臂與挖掘機主體之間設置有第一驅動缸，驅動臂與吊臂之間設置有第二驅動缸，驅動塊與吊臂之間設置有第三驅動缸，當需要先進行破碎時，調節第三驅動缸使得鏟斗的底部與破碎面平行，而后啟動振動電機，使得鏟斗相對驅動塊上下振動，通過鏟斗底部的破碎凸起進行破碎，破碎完成后再進行挖掘，這種挖掘機雖然有粉碎裝置，但其粉碎效果較慢，而且需要粉碎之后再進行挖掘，浪費時間，增加成本，因此，設計一種鹽堿地土壤挖掘機。

技術實現要素：

本實用新型的目的在于提供一種鹽堿地土壤挖掘機，以解決上述背景技術中提出的粉碎效果較慢，而且需要粉碎之后再進行挖掘，浪費時間，增加成本的問題。

為實現上述目的，本實用新型提供如下技術方案：一種鹽堿地土壤挖掘機，包括機箱，所述機箱的底部設置有車輪，所述車輪的外壁設置有履帶，所述履帶的右側設置有刮平板，所述刮平板的頂部連接在機箱的底部，所述機箱的左端設置有連接軸，所述連接軸的外壁設置有支撐板，所述支撐板的頂部設置有鏟斗，所述支撐板的外壁設置有銷軸，所述銷軸的右端設置有液壓泵，所述液壓泵設置在機箱的頂部，所述機箱的頂部設置有轉向裝置，所述轉向裝置設置在液壓泵的右側，所述轉向裝置的頂部設置有機械臂，所述機械臂的左端設置有旋耕刀，所述旋耕刀的外壁設置有帶輪，所述帶輪的外壁設置有皮帶，所述皮帶的右端設置有從動輪，所述從動輪的左側連接有有電動機，所述電動機設置在機械臂的頂部,所述機箱的頂部設置有駕駛室，所述駕駛室內腔左壁設置有控制裝置，所述控制裝置分別與液壓泵和電動機電性連接。

優選的，所述轉向裝置的內腔底部設置有轉向電機，所述轉向電機與控制裝置電性連接，所述轉向電機的頂部設置有小齒輪，所述小齒輪的左端設置有大齒輪，所述大齒輪套接在機械臂的外壁，所述機械臂的底部設置有軸承，所述軸承的底部連接在轉向裝置的內腔底部。

優選的，所述大齒輪的齒數是小齒輪的齒數的五倍，且大齒輪和小齒輪的輪齒結構相同。

優選的，所述支撐板為兩組，兩組所述支撐板的結構相同。

與現有技術相比，本實用新型的有益效果是：本實用新型通過控制裝置控制電動機的轉動帶動從動輪的轉動，從動輪的轉動帶動帶輪的轉動，帶輪的轉動帶動旋耕刀的轉動，旋耕刀的轉動使土壤能夠被破碎，方便鏟斗的鏟運，通過機械臂和鏟斗的分別運作，使挖掘機在碎土的同時可以實現鏟土，提高工作效率，降低成本，通過轉向裝置的設置，使機械臂的工作范圍增大，提高粉碎的效率，通過履帶的設置，使車輪不易下陷，保證挖掘機的機動性，通過刮平板的設置，使挖掘機挖掘后的地面平整，方便后期的運用，通過液壓泵的設置，使鏟斗的方向可以調整，增加鏟斗的實用性。

附圖說明

圖1為本實用新型結構示意圖；

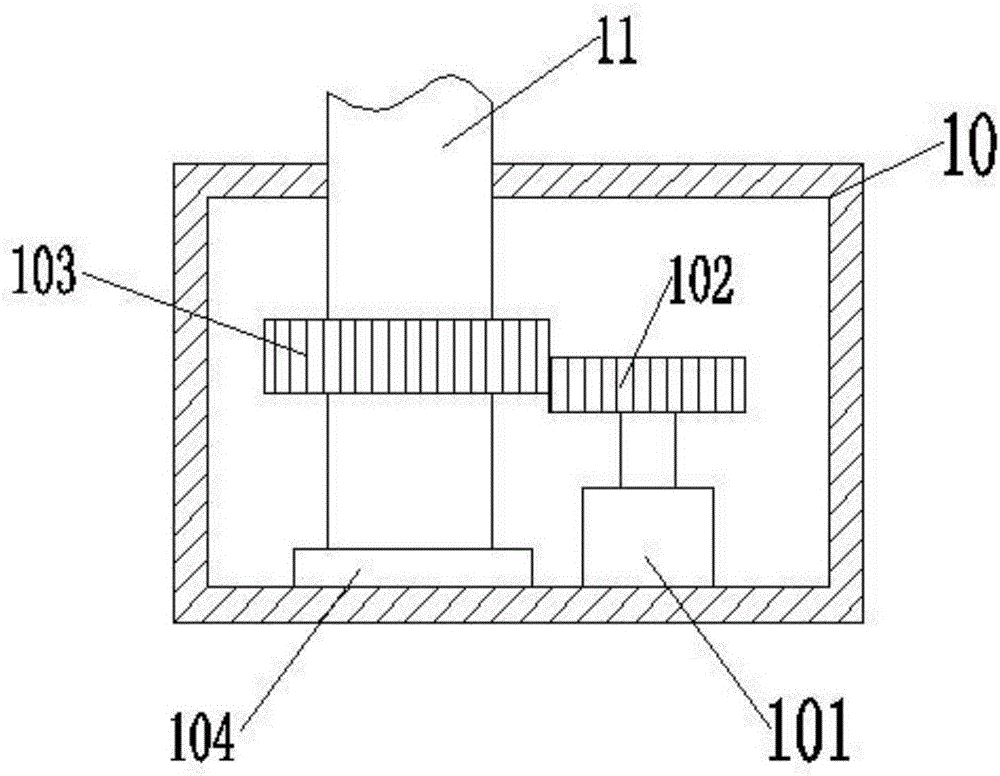

圖2為本實用新型轉向裝置結構示意圖。

圖中：1機箱、2車輪、3履帶、4刮平板、5連接軸、6支撐板、7鏟斗、8銷軸、9液壓泵、10轉向裝置、101轉向電機、102小齒輪、103大齒輪、104軸承、11機械臂、12旋耕刀、13帶輪、14皮帶、15從動輪、16電動機、17駕駛室、18控制裝置。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種鹽堿地土壤挖掘機，包括機箱1，其特征在于：所述機箱1的底部設置有車輪2，所述車輪2的外壁設置有履帶3，所述履帶3的右側設置有刮平板4，所述刮平板4的頂部連接在機箱1的底部，所述機箱1的左端設置有連接軸5，所述連接軸5的外壁設置有支撐板6，所述支撐板6的頂部設置有鏟斗7，所述支撐板6的外壁設置有銷軸8，所述銷軸8的右端設置有液壓泵9，所述液壓泵9設置在機箱1的頂部，所述機箱1的頂部設置有轉向裝置10，所述轉向裝置10設置在液壓泵9的右側，所述轉向裝置10的頂部設置有機械臂11，所述機械臂11的左端設置有旋耕刀12，所述旋耕刀12的外壁設置有帶輪13，所述帶輪13的外壁設置有皮帶14，所述皮帶14的右端設置有從動輪15，所述從動輪15的左側連接有有電動機16，所述電動機16設置在機械臂11的頂部,所述機箱1的頂部設置有駕駛室17，所述駕駛室17內腔左壁設置有控制裝置18，所述控制裝置18分別與液壓泵9和電動機16電性連接。

其中，所述轉向裝置10的內腔底部設置有轉向電機101，所述轉向電機101與控制裝置16電性連接，所述轉向電機101的頂部設置有小齒輪102，所述小齒輪102的左端設置有大齒輪103，所述大齒輪103套接在機械臂11的外壁，所述機械臂11的底部設置有軸承104，所述軸承104的底部連接在轉向裝置10的內腔底部，使機械臂11的工作范圍增大，提高粉碎的效率，所述大齒輪103的齒數是小齒輪102的齒數的五倍，且大齒輪103和小齒輪102的輪齒結構相同，使機械臂11的轉動速度不會過快，保證操作安全，所述支撐板6為兩組，兩組所述支撐板6的結構相同，使鏟斗7的方向調整更加的穩定，保證操作安全。

工作原理：本實用新型通過控制裝置18控制電動機16的轉動帶動從動輪15的轉動，通過從動輪15的轉動帶動皮帶14的轉動，通過皮帶14的轉動帶輪13的轉動，通過帶輪13的轉動帶動旋耕刀12的轉動，通過旋耕刀12的轉動使土壤能夠被破碎，方便鏟斗7的鏟運，提高粉碎效果，通過控制裝置18對機械臂11和鏟斗7的分別控制，使挖掘機在碎土的同時可以實現鏟土，提高工作效率，降低成本，通過控制裝置18控制轉向電機101的轉動帶動小齒輪102的轉動，通過小齒輪102的轉動帶動大齒輪103的轉動，通過大齒輪103的轉動帶動機械臂11的轉動，通過機械臂11的轉動使機械臂11的工作范圍增大，提高粉碎的效率，通過在車輪2外壁履帶3的設置，使車輪2不易下陷，保證挖掘機的機動性，通過刮平板4的設置，使挖掘機挖掘后的地面平整，方便后期的運用，通過液壓泵9的設置，使鏟斗7的方向可以調整，增加鏟斗7的實用性。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
