本實用新型涉及一種滅蟲燈，屬于滅蟲機械技術領域，具體涉及一種太陽能風吸滅蟲燈。

背景技術：

現有的滅蟲燈主要由燈柱、燈泡和套設在燈泡外側的高壓電網組成，其缺點是燈泡采用散射照明來吸引周邊趨光性的害蟲，然而，傳統的撞擊滅蟲燈僅在誘蟲光源周圍安裝互成角度的鋼化玻璃撞擊屏，昆蟲由于撞擊玻璃而落至下方的集蟲箱內，在使用的過程中發現傳統的撞擊燈誘捕蟲體效果并不好，蚊蟲只能撞擊鋼化玻璃撞擊屏后才會落入集蟲箱內，撞擊不到鋼化玻璃撞擊屏的蚊蟲則會飛走；另外，傳統的撞擊滅蟲燈靠人工控制開關，不能有效的定時開關，而且遇見夜里下雨的時候，也不能及時的去關閉。

技術實現要素：

本實用新型為克服現有技術的不足而提供一種誘捕能力強、清理方便、風速可調、控制方便的太陽能風吸滅蟲燈。

本實用新型的技術方案是：一種太陽能風吸滅蟲燈，它包括底柜以及焊接在所述底柜上的固定架，所述的底柜包括收集層以及風機層，所述的收集層內設置有隔板，所述的隔板將收集層分隔成上層和下層，所述的的下層內設置有蓄電池，所述的蓄電池的右側設置有PLC控制器；所述的上層設置有集蟲箱，所述的集蟲箱內設置有第一蟲網以及第二蟲網，所述的第一蟲網和第二蟲網將集蟲箱分隔成第一集蟲層、第二集蟲層和第三集蟲層；收集層的外側設置有左門板和右門板，所述的右門板設置有把手以及門鎖；所述的風機層內安裝有風機，風機層的外側設置有封板，所述的封板的右部設置有調速旋鈕，所述的調速旋鈕的左側設置有光照度傳感器以及感雨傳感器；所述的固定架的頂端固定有太陽能組件，所述的太陽能組件的下側設置有支架，所述的支架的中部設置有撞擊燈，支架的下側面安裝有撞擊屏，所述的撞擊屏的下側設置有收集斗。

所述的撞擊屏的數量為2個，對稱的設置在撞擊燈的兩側。

所述的收集斗固定在底柜的上側面。

所述的收集斗與風機連通，風機的出風口與集蟲箱連通。

所述的蓄電池通過電源線與風機、光照度傳感器、感雨傳感器以及撞擊燈相連。

所述的PLC控制器通過信號線與風機、光照度傳感器、感雨傳感器以及撞擊燈相連。

所述的風機為可調速風機，所述的調速旋鈕通過控制線與風機相連。

本實用新型的有益效果是：本實用新型在收集斗與集蟲箱之間加裝可調速風機，增加了蚊蟲的誘捕率；白天通過太陽能組件向蓄電池充電，為撞擊燈以及風機提供運行的電源；本實用新型通過調速旋鈕調節風機的轉速，以便本實用新型適應不同的風速環境；本實用新型通過PLC控制器控制設備的開關，在設備投入使用前，通過PLC控制器設定夜晚開始運行時間和運行結束時間，與PLC控制器相連的光照度傳感器實時監測設備運行環境的呃光照情況，當光照度傳感器檢測到環境的光照度達到PLC控制器設定的設備開啟光照度時，PLC控制器打開撞擊燈以及風機，設備進入工作狀態，當夜里出現下雨狀況時，感雨傳感器檢測到下雨后，將信息反饋給PLC控制器，PLC控制器將撞擊燈以及風機關閉；本實用新型的第一蟲網以及第二蟲網將集蟲箱分隔成第一集蟲層、第二集蟲層和第三集蟲層，從而將捕捉到的不同形態的蚊蟲分類收集處理；本實用新型的右門板設置門鎖，方便管理人員的同一管理，防止其他閑雜人員對收集層內的集蟲箱以及蓄電池進行破壞，提高了本實用新型的使用時的安全性能；本實用新型具有誘捕能力強、清理方便、風速可調、節能環保、安裝方便、控制方便的優點。

附圖說明

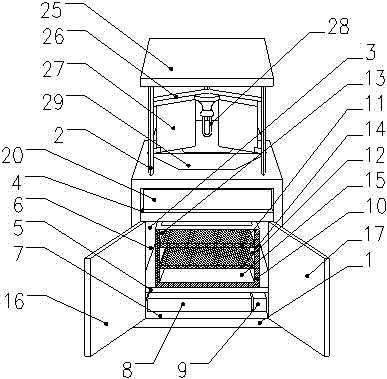

圖1為本實用新型一種太陽能風吸滅蟲燈的結構示意圖。

圖2為本實用新型一種太陽能風吸滅蟲燈的內部結構示意圖。

其中：1、底柜 2、固定架 3、收集層 4、風機層 5、隔板 6、上層 7、下層 8、蓄電池 9、PLC控制器 10、集蟲箱 11、第一蟲網 12、第二蟲網 13、第一集蟲層 14、第二集蟲層 15、第三集蟲層 16、左門板 17、右門板 18、把手 19、門鎖 20、風機 21、封板 22、調速旋鈕 23、光照度傳感器 24、感雨傳感器 25、太陽能組件 26、支架 27、撞擊燈 28、撞擊屏 29、收集斗。

具體實施方式

下面結合附圖對本實用新型做進一步的說明。

實施例1

如圖1-2所示，一種太陽能風吸滅蟲燈，它包括底柜1以及焊接在所述底柜1上的固定架2，所述的底柜1包括收集層3以及風機層4，所述的收集層3內設置有隔板5，所述的隔板5將收集層3分隔成上層6和下層7，所述的的下層7內設置有蓄電池8，所述的蓄電池8的右側設置有PLC控制器9；所述的上層6設置有集蟲箱10，所述的集蟲箱10內設置有第一蟲網11以及第二蟲網12，所述的第一蟲網11和第二蟲網12將集蟲箱10分隔成第一集蟲層13、第二集蟲層14和第三集蟲層15；收集層3的外側設置有左門板16和右門板17，所述的 右門板17設置有把手18以及門鎖19；所述的風機層4內安裝有風機20，風機層4的外側設置有封板21，所述的封板21的右部設置有調速旋鈕22，所述的調速旋鈕22的左側設置有光照度傳感器23以及感雨傳感器24；所述的固定架2的頂端固定有太陽能組件25，所述的太陽能組件25的下側設置有支架26，所述的支架26的中部設置有撞擊燈27，支架26的下側面安裝有撞擊屏28，所述的撞擊屏28的下側設置有收集斗29。

實施例2

如圖1-2所示，一種太陽能風吸滅蟲燈，它包括底柜1以及焊接在所述底柜1上的固定架2，所述的底柜1包括收集層3以及風機層4，所述的收集層3內設置有隔板5，所述的隔板5將收集層3分隔成上層6和下層7，所述的的下層7內設置有蓄電池8，所述的蓄電池8的右側設置有PLC控制器9；所述的上層6設置有集蟲箱10，所述的集蟲箱10內設置有第一蟲網11以及第二蟲網12，所述的第一蟲網11和第二蟲網12將集蟲箱10分隔成第一集蟲層13、第二集蟲層14和第三集蟲層15；收集層3的外側設置有左門板16和右門板17，所述的右門板17設置有把手18以及門鎖19；所述的風機層4內安裝有風機20，風機層4的外側設置有封板21，所述的封板21的右部設置有調速旋鈕22，所述的調速旋鈕22的左側設置有光照度傳感器23以及感雨傳感器24；所述的固定架2的頂端固定有太陽能組件25，所述的太陽能組件25的下側設置有支架26，所述的支架26的中部設置有撞擊燈27，支架26的下側面安裝有撞擊屏28，所述的撞擊屏28的下側設置有收集斗29；所述的撞擊屏28的數量為2個，對稱的設置在撞擊燈27的兩側；所述的收集斗29固定在底柜1的上側面；所述的收集斗29與風機20連通，風機20的出風口與集蟲箱10連通；所述的蓄電池8通過電源線與風機20、光照度傳感器23、感雨傳感器24以及撞擊燈27相連；所述的PLC控制器9通過信號線與風機20、光照度傳感器23、感雨傳感器24以及撞擊燈27相連；所述的風機20為可調速風機，所述的調速旋鈕22通過控制線與風機20相連。

本實用新型在收集斗與集蟲箱之間加裝可調速風機，增加了蚊蟲的誘捕率；白天通過太陽能組件向蓄電池充電，為撞擊燈以及風機提供運行的電源；本實用新型通過調速旋鈕調節風機的轉速，以便本實用新型適應不同的風速環境；本實用新型通過PLC控制器控制設備的開關，在設備投入使用前，通過PLC控制器設定夜晚開始運行時間和運行結束時間，與PLC控制器相連的光照度傳感器實時監測設備運行環境的呃光照情況，當光照度傳感器檢測到環境的光照度達到PLC控制器設定的設備開啟光照度時，PLC控制器打開撞擊燈以及風機，設備進入工作狀態，當夜里出現下雨狀況時，感雨傳感器檢測到下雨后，將信息反饋給PLC控制器，PLC控制器將撞擊燈以及風機關閉；本實用新型的第一蟲網以及第二蟲網將集蟲箱分隔成第一集蟲層、第二集蟲層和第三集蟲層，從而將捕捉到的不同形態的蚊蟲分類收集處理； 本實用新型的右門板設置門鎖，方便管理人員的同一管理，防止其他閑雜人員對收集層內的集蟲箱以及蓄電池進行破壞，提高了本實用新型的使用時的安全性能；本實用新型具有誘捕能力強、清理方便、風速可調、節能環保、安裝方便、控制方便的優點。
