本實用新型涉及植物景觀成型裝置技術領域，具體地說是一種適用于打造旅游工廠的植物成型用搭建裝置。

背景技術：

構建旅游工廠是未來工廠發展的理念，工廠已不僅僅是產生場所，同時工廠也要具備適宜生活、工作、參觀游覽的功能。搭建優美的植物景觀是實現旅游工廠的一項重要組成部分，植物景觀不僅能點綴環境，而且具有凈化空氣使人身心愉悅的功能。

目前，植物景觀造型單一，往往需要經驗豐富的園藝師進行裁剪、編制，效率低。而旅游工廠需要大量的植物景觀，并且需要形式多樣化的造型，以放置在不同的工廠區域，達到良好的藝術觀賞性。而現有技術不能滿足以上要求，因此需要提供一種裝置來解決現有技術問題的不足。

技術實現要素：

本實用新型的目的在于提供一種適用于打造旅游工廠的植物成型用搭建裝置，以解決植物景觀造型單一、依靠園藝師編制效率低的技術問題，達到利用植物景觀構建旅游工廠的目的。

本實用新型解決其技術問題所采取的技術方案是：一種適用于打造旅游工廠的植物成型用搭建裝置，包括模具本體、圍箍結構、支撐桿和噴灌系統；所述的圍箍結構通過支撐桿固定安裝在模具本體的外圍；所述的噴灌系統安裝于圍箍結構上；所述的模具本體為殼體結構，包括深槽和淺槽，深槽和淺槽交叉編織；所述的深槽和淺槽交叉呈網狀結構，所述模具本體上的網狀結構鏤空；

所述的深槽的橫截面下部為半圓形結構，上部為矩形結構，所述的矩形結構的寬等于半圓形結構的直徑，所述的矩形結構的高等于半圓形結構直徑的1.5倍；所述的淺槽的橫截面為四分之三圓形結構，淺槽的上部留有四分之一圓形豁口，所述的淺槽的上部豁口邊沿處留有彈性槽邊；

所述的圍箍結構可選擇的固定在模具本體外圍的下部、中部或上部；所述的圍箍結構包括內側框、外側框和底框，所述的內側框和外側框通過底框連接；所述的外側框的上邊沿高于內側框的上邊沿；所述的底框上設有種植槽；

所述的圍箍結構可以是圓形或多邊形；

所述的噴灌系統包括噴嘴、連接管和智能控制裝置，所述的噴嘴設有噴嘴底座，所述的噴嘴通過噴嘴底座固定在圍箍上；所述的噴嘴設有智能開關，噴嘴通過智能開關與連接管連接；所述的控制裝置包括控制器和信號接收器，所述的智能開關與控制器的輸出端相連，信號接受器的輸出端與控制器輸入端相連；

本實用新型的有益效果是：消除了植物景觀造型單一、必須依靠園藝人工編制的限制，提高了植物景觀生產效率、以及藝術觀賞性，增加了植物景觀的藝術性。利用植物景觀構建旅游工廠的目的得以實現。

附圖說明

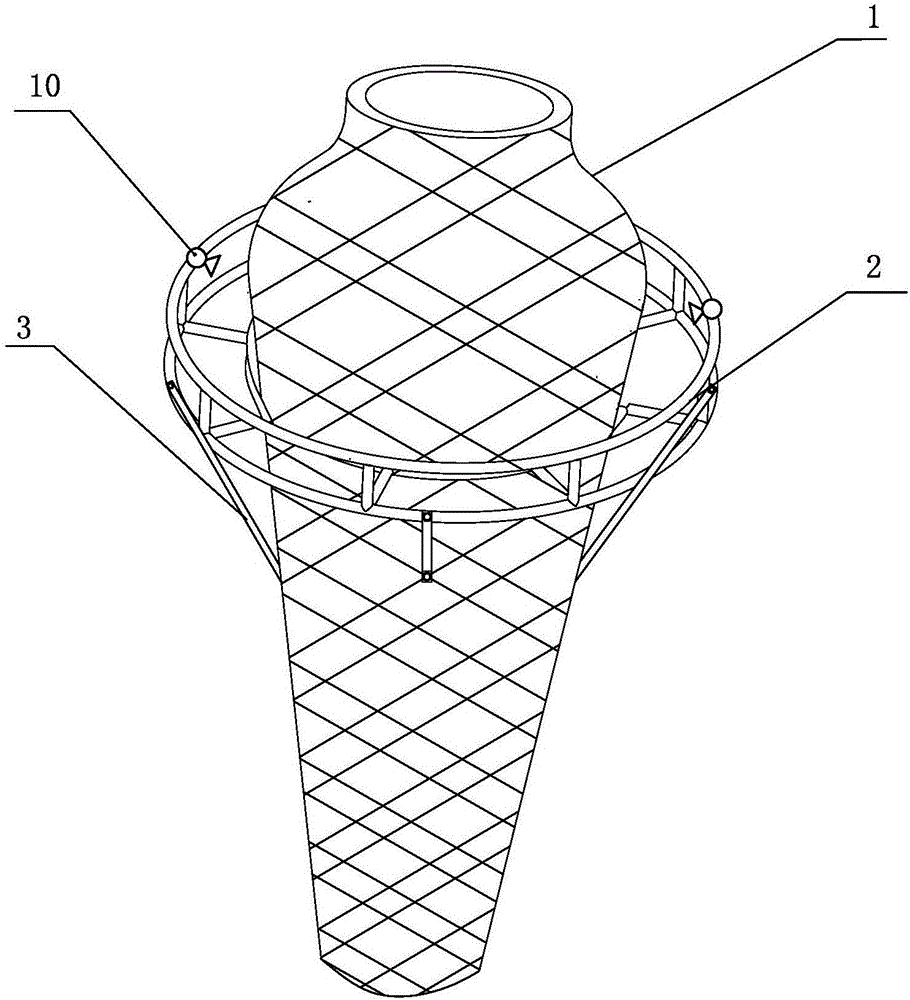

圖1為本實用新型實施例一的整體裝置結構圖；

圖2為本實用新型實施例一的圍箍結構圖；

圖3為本實用新型實施例一的花瓶體模具結構圖；

圖4為本實用新型實施例一花瓶體模具A處局部放大圖；

圖5為本實用新型實施例二的整體結構圖；

圖6為本實用新型實施例二圍箍結構圖；

圖7為圖6中B處局部放大圖；

圖8為本實用新型實施例二的塔體模具結構示意圖；

圖中：1.花瓶體模具；2.花瓶圍箍；3.花瓶圍箍支撐桿；4.深槽；5.淺槽；6.彈性槽邊；7.外側框；8.內側框；9.底框；10.噴嘴；11.塔體模具；12.下部圍箍；13.中部圍箍；14.上部圍箍；15.塔體圍箍支撐桿；16.塔體深槽；17.塔體淺槽；18.塔體圍箍內側板；19.塔體圍箍外側板；20.塔體圍箍底板；21.種植槽；22.排水槽；23.排水通孔；24.塔體模具噴嘴。

具體實施方式

本實施例1，以一種帶有圍箍的桂樹花瓶植物景觀造型裝置為例，對本實用性進一步說明。如圖1所示，一種帶有圍箍的桂樹花瓶植物景觀造型裝置，包括花瓶體模具1、花瓶圍箍2、花瓶圍箍支撐桿3和花瓶噴灌系統；

如圖3所示，所述的花瓶體模具1為殼體結構，包括深槽4和淺槽5，深槽4和淺槽5分別用來固定并引導植物藤條定向生長；如圖4所示，所述的深槽4的橫截面下部為半圓形結構，上部為矩形結構，所述的矩形結構的寬等于半圓形結構的直徑，所述的矩形結構的高等于半圓形結構直徑的1.5倍；所述的淺槽5的橫截面為四分之三圓形結構，淺槽5的上部留有四分之一圓形豁口，所述的淺槽5的上部豁口邊沿處留有彈性槽邊6；所述的淺槽5的直徑等于所述的深槽5下部半圓形結構的直徑；所述的深槽4和淺槽5交叉組合編織，具體為所述的淺槽5與所述的深槽4上部的矩形結構交叉，淺槽5的上端面與深槽4矩形結構的上端面平齊，交叉處深槽4與淺槽5固定且聯通，這樣可以使深槽4和淺槽5中的藤條在交叉部位接觸生長；所述的深槽4和淺槽5交叉組合編織形成菱形結構，所述的花瓶體模具除深槽4和淺槽5外的其它菱形結構均鏤空。

如圖2所示，所述的花瓶圍箍2為圓環形框架結構，所述的花瓶圍箍2圓環形框架結構包括外側框7、內側框8和底框9；所述的外側框7包括外側框上部圓環架和多個外側框連接桿，所述的外側框連接桿為圓柱體結構，所述的多個外側框連接桿均勻環繞焊接在外側框上部圓環架底端；所述的內側框8包括內側框上部圓環架和多個內側框連接桿，所述的內側框連接桿為圓柱體結構，所述的多個內側框連接桿均勻環繞焊接在內側框上部圓環架底端；所述的外側框上部圓環架高于內側框上部圓環架；所述的底框9包括底框外側圓環架、底框內側圓環架和多個底框連接桿，所述的底框連接桿為圓柱體結構，所述的底框外側圓環架內側和底框內側圓環架的外側分別與底框連接桿的兩端焊接，所述的底框連接桿均勻焊接在底框外側圓環架和底框內側圓環架之間；所述的底框外側圓環架的上側分別與外側框連接桿的下端焊接，所述的底框內側圓環架上側分別與內側框連接桿的下端焊接。

花瓶圍箍2上，纏繞固定植物藤條枝葉，同時可以在花瓶圍箍中擺放其它花卉點綴花瓶植物景觀，以增強花瓶植物造型的藝術效果。

如圖1所示，所述的花瓶圍箍支撐桿3為長方體條狀結構，所述的花瓶圍箍支撐桿的上端設有上端連接孔，所述的花瓶圍箍支撐桿的下端設有下端連接孔；所述的上端連接孔通過鐵絲固定在所述的底框外側圓環架上，所述的下端連接孔通過鐵絲固定在花瓶體模具的深槽4或淺槽5上；本實施例中的花瓶圍箍支撐桿3為多個，花瓶圍箍支撐桿3均勻分布；花瓶圍箍支撐桿3的作用為將花瓶圍箍2連接固定在花瓶體模具1上。

如圖1所示，所述的花瓶噴灌系統包括噴嘴10和連接管，所述的噴嘴10設有噴嘴底座，所述的噴嘴通過噴嘴底座固定在外側框上部圓環架上，所述的噴嘴10朝向內側框上部圓環架安裝；由于外側框上部圓環架高于內側框上部圓環架，這樣安裝可以保證在噴水過程中，水柱向花瓶圍箍2內的植物和花瓶圍箍2結構下方的植物的根部進行充分澆灌，但不會打濕植物景觀外側環境。即如果植物景觀放置室外，這種灌溉方式可防止打濕路過的行人和游客；如果放置在室內，可以防止在噴灌過程中打濕其它物品；本實施例中的設有多個噴嘴，均勻安裝在所述的外側框上部圓環架上，所述的噴嘴通過連接管與外部水源管道接頭連接。

帶有圍箍的桂樹花瓶景觀成型方法,包括以下步驟:

(1)、選擇適合的種植區域，按照花瓶體模具1大小，將種植區域翻土、施肥；將栽種區域分成內、外兩圈的環狀區域；內圈區域和外圈區域之間留有空間以能恰好放置花瓶體模具1為宜；內圈區域中間區域留置水源管道接口，以便接通花瓶噴灌系統3；

(2)、選擇若干棵桂樹苗木按照步驟(1)中的內圈栽種區域和外圈栽種區域進行栽種，剪除雜亂枝葉，只留頂端枝葉，并進行澆水封土；

(3)在植物的生長初期，檢測植物的生長情況及時更換死掉的桂樹樹苗，移植同種大小的苗木，以免影響后期植物景觀的造型效果；

(4)、當桂樹樹苗生長高度達到花瓶體模具的花瓶圍箍時，將內圈桂樹苗的雜亂枝葉剪切，只留頂端枝葉；

將花瓶噴灌系統的連接管與水源管道接通，將噴嘴10固定安裝在花瓶圍箍2的外側框上部圓環架上，并將噴嘴10朝向內側框上部圓環架安裝；將花瓶體模具1置于內圈桂樹苗和外圈桂樹苗之間；將花瓶圍箍2通過花瓶圍箍支撐桿3固定安裝在花瓶體模具1上；

將內圈桂樹苗的頂端枝葉通過花瓶圍箍2周圍的鏤空孔洞將內圈桂樹的藤條編織在圍箍的框架結構上，并用鐵絲或尼龍繩纏繞固定；

(5)、將外圈桂樹多余的枝葉剪除，只留頂端枝葉；將相鄰桂樹藤條分別固定在花瓶體模具1的深槽4和淺槽5中，沿深槽4和淺槽5的紋路進行交叉編織，以引導植物朝向花瓶結構形狀交叉生長，淺槽5的上部豁口邊沿處的彈性槽邊6對藤條起固定作用；當外圈桂樹藤條編織到花瓶圍箍2時，將外圈桂樹穿過花瓶圍箍2繼續沿花瓶體模具1上方的深槽4和淺槽5進行編織；直到桂樹按照花瓶模具1深槽4和淺槽5編織完畢；

(6)、經過一段時期的生長，桂樹藤條的交叉接觸處將生長在一起，每隔一段時間對桂樹進行修剪，直到桂樹長成預設的花瓶景觀形象；

(7)在花瓶圍箍2上可以擺放其它一些花卉或草木，配合圍邊造型增加花瓶景觀藝術效果；

(8)、當植被需要澆水時，開啟花瓶噴灌系統，對植物景觀的根部和花瓶圍箍上的植被進行澆灌。

具體實施方式二

本實施例通過制作三層塔植物景觀，來進一步說明植物景觀成型用帶有圍箍結構的裝置及成型方法。

如圖1所示，一種三層塔紫薇樹景觀造型用裝置，包括塔體模具11、塔體圍箍、塔體支撐桿15和塔體噴灌系統，本實施例的塔體造型植物景觀共三層，塔體模具的外圍需要安裝三處圍箍，即下部圍箍12、中部圍箍13、上部圍箍14；下部圍箍12上設有塔體第一噴灌系統，中部圍箍13上設有塔體第二噴灌系統；上部圍箍14上設有塔體第三噴灌系統；三處圍箍結構分別通過塔體支撐桿15固定安裝在塔體模具11的下部、中部以及上部。

如圖5和圖8所示，所述的塔體模具11為殼體結構，殼體結構包括塔體深槽16和塔體淺槽17，塔體深槽16和塔體淺槽17分別用來固定并引導紫薇樹藤條定向生長；所述的塔體深槽16的橫截面下部為半圓形結構，上部為矩形結構，所述的矩形結構的寬等于半圓形結構的直徑，所述的矩形結構的高等于半圓形結構直徑的1.5倍；所述的塔體淺槽17的橫截面為四分之三圓形結構，塔體淺槽17的上部留有四分之一圓形豁口，所述的塔體淺槽17的上部豁口邊沿處留有彈性槽邊；所述的塔體淺槽17的直徑等于所述的塔體深槽16下部半圓形結構的直徑；所述的塔體深槽16和塔體淺槽17交叉組合編織，具體為所述的塔體淺槽17與所述的塔體深槽16上部的矩形結構交叉，塔體淺槽17的上端面與塔體深槽16矩形結構的上端面平齊，交叉處塔體深槽16與塔體淺槽17固定且聯通，這樣可以使塔體深槽16和塔體淺槽17中的紫薇樹藤條在交叉部位接觸生長；所述的塔體深槽16和塔體淺槽17交叉組合編織形成菱形結構，所述的塔體模具除塔體深槽16和塔體淺槽17外的其它菱形結構均鏤空。

塔體模具11內部的頂端設有日光燈，由于本實施例中的塔體圍箍上的植物藤條編織，需要分三個時間段完成，所以需要對塔體模具11內的內圈紫薇樹補充光照；另外在晚間打開日光燈也可以提高塔體植物景觀的藝術效果。塔體鏤空結構對于本實施例有三處優點：第一增加塔體模具的美觀度；第二減輕模具重量，方便搬運；第三增強對模具內部的通光性能。

如圖6所示，塔體圍箍為六邊型環形框體結構，包括塔體圍箍內側板18、塔體圍箍外側板19和塔體圍箍底板20，塔體圍箍內側板18和塔體圍箍外側板19均為矩形結構，塔體圍箍外側板19的上邊高于塔體圍箍內側板18上邊，塔體圍箍底板20為六邊形環形型結構；塔體圍箍外側板19的底端內側面和塔體圍箍底板20的外側面焊接；塔體圍箍內側板18的底端內側面和塔體圍箍底板20的內側面焊接；如圖7所示，塔體圍箍底板20上設有種植槽21和排水槽22，所述的種植槽21有所述的排水槽22聯通，所述的排水槽22的底端與種植槽21的底端平齊，所述的排水槽22上設有排水通孔23；排水槽22和排水通孔23用于排除種植槽21中多余的水份。

塔體圍箍上，纏繞固定紫薇樹藤條枝葉，同時可以在塔體圍箍中種植其它花卉點綴花瓶植物景觀，以增強花瓶植物造型的藝術效果。

如圖5所示，所述的塔體圍箍支撐桿15為長方體條狀結構，所述的塔體圍箍支撐桿15的上端設有塔體支撐桿上端連接孔，所述的塔體圍箍支撐桿15的下端設有塔體支撐桿下端連接孔；所述的塔體圍箍支撐桿上端連接孔通過螺栓固定在所述的塔體圍箍外側板19上，所述的塔體圍箍支撐桿下端連接孔通過螺栓固定在塔體深槽16或塔體淺槽17上；本實施例中的塔體圍箍支撐桿15為多個，塔體圍箍支撐桿15均勻分布；塔體圍箍支撐桿15的作用為將塔體圍箍連接固定在塔體模具11上。

所述的塔體噴灌系統包括塔體模具噴嘴24、塔體噴嘴連接管和智能控制裝置，所述的塔體模具噴嘴24設有噴嘴底座，所述的塔體模具噴嘴24通過噴嘴底座固定在塔體圍箍外側板19的上邊上，所述的塔體模具噴嘴24朝向塔體圍箍內側板18上邊安裝；由于塔體圍箍外側板19的上邊高于塔體圍箍18的上邊，這樣可以保證在噴水過程中，水柱向塔體圍箍結構內的植物和塔體圍箍結構下方的紫薇樹的根部進行充分澆灌，但不會打濕塔體植物景觀外側環境。即如果塔體植物景觀放置室外，這種灌溉方式可防止打濕路過的行人和游客；如果放置在室內，可以防止在噴灌過程中打濕其它物品；本實施例中的設有多個塔體模具噴嘴，均勻安裝在所述的塔體圍箍外側板上邊上。

所述的塔體模具噴嘴24設有智能開關，塔體模具噴嘴24通過智能開關與塔體噴嘴連接管連接，塔體噴嘴連接管與外部水源管道接頭連接；所述的控制裝置包括控制器和信號接收器，所述的智能開關與控制器的輸出端相連，信號接受器的輸出端與控制器輸入端相連。當塔植物景觀需要澆水時，可以遠程遙控開啟澆水指令，當接收器收到指令后將信號傳輸給控制器，控制器給智能開關輸出啟動指令，智能開關打開開關，噴嘴開始向植物景觀噴水。

一種三層塔植物景觀成型方法,包括以下步驟:

(1)、選擇紫薇樹適合的種植區域，將種植區域翻土、施肥；將栽種區域分成內、外兩圈的環狀區域；內圈區域和外圈區域之間留有放置塔體模具11的空間；內區域中間區域留置水源管道接口，用以連接塔體噴灌系統；

(2)、將若干棵紫薇樹按照步驟(1)中的內圈栽種區域和外圈栽種區域進行栽種，并進行澆水封土；

(3)在紫薇樹的生長初期，及時更換死掉的樹苗，移植同種大小的苗木，以免影響后期植物景觀的造型效果；

(4)、當植物生長高度達到塔體模具11下部圍箍12時，將內圈紫薇樹雜亂枝葉剪切，只留頂端枝葉；

將水源管道設置三處連接口，分別接通塔體第一噴灌系統；塔體第二噴灌系統；塔體第三噴灌系統，將塔體的三套噴灌系統固定安裝在下部圍箍12、中部圍箍13、上部圍箍14的塔體外側板19的的上邊；將塔體模具11置于內圈紫薇和外圈紫薇之間；將內圈三分之一數目的紫薇樹苗頂端枝葉通過下部圍箍結構12周圍的塔體鏤空孔洞將紫薇的藤條編織在下部圍箍結構12框架結構上，并用鐵絲或尼龍繩纏繞固定；

將外圈紫薇樹多余的枝葉剪除，只留頂端枝葉；將相鄰紫薇樹主干分別沿塔體模具下部的塔體深槽16和塔體淺槽17紋路進行編織，并用塔體淺槽17上部豁口邊沿處的彈性槽邊對藤條進行固定，以引導紫薇樹藤條安裝塔體模具11下部結構形狀交叉生長；當外圈紫薇樹編織到下部圍箍12結構時，將外圈紫薇穿過下部圍箍12繼續沿塔模具中部的塔體深槽16和塔體淺槽17進行編織固定；

(5)開啟日光燈給塔體模具11內圈剩余的紫薇樹補充光照。當內圈紫薇生長高度分別生長達到中部圍箍13高度和上部圍箍14高度時，按照步驟(四)的方法將內圈三分之一的紫薇樹的頂端枝葉通過塔體鏤空孔洞將紫薇樹藤條依次編織在中部圍箍13和上部圍箍14的框架結構上，并用鐵絲或尼龍繩纏繞固定；將外圈紫薇樹藤條沿塔體模具11上方塔體深槽16和塔體淺槽17進行編織固定；直到編織成塔形狀；

(6)、經過一段時期的生長，紫薇藤條的交叉接觸處將生長在一起，每隔一段時間對植物進行修剪，直到植物長成預設的三層塔植物景觀形狀；

(7)在每層塔體圍箍的種植槽21中可以種植不同花木以增加景觀的藝術效果；

(9)、當三層塔植物景觀被需要澆水時，可分別遙控開啟三層不同的噴灌系統，對植物進行澆灌。

通過本裝置搭建的植物景觀可根據需要，放置在走廊、室內、展覽廳等不同場所，成為旅游工廠的一項主要組成部分。

除說明書所述的技術特征外，均為本專業技術人員的已知技術。

上述雖然結合附圖對本實用新型的具體實施方式進行了描述，但并非對本實用新型保護范圍的限制，在本實用新型技術方案的基礎上，本領域技術人員不需要付出創造性的勞動即可做出的各種修改或變形仍在本實用新型的保護范圍內。
