本實用新型屬于農用機械領域，具體為一種應用于花生摘果機上的喂入式輸送接土板。

背景技術：

隨著我國新農村建設的推進，農業的機械化進程速度越來越快，為了方便農田的整理和農作物的耕種與收獲，各種各樣的農用機械已經開始走進人們的視野，應用于農業的各個方面。但是，這些農用機械往往都是應用于小麥、玉米、水稻，針對其它農作物的農用機械幾乎沒有。

花生是一種常見的油料作物，也常被作為各種加工食品的原料，但是，花生的種植和收獲基本上完全依靠人工實現，即使勉強通過機械收獲也會造成大量的資源浪費，相當多的花生被遺漏。因此需要一種能夠對花生進行收獲和處理的農用機械，來彌補這一空白。

技術實現要素：

本實用新型的目的在于提供一種喂入式輸送接土板，以解決上述問題。

為實現上述目的，本實用新型提出的技術方案為：

喂入式輸送接土板，安裝在花生摘果機的進料口處，傾斜設置，包括進料槽和設置在進料槽內的輸送皮帶，輸送皮帶的運輸方向為斜向上輸送，在所述輸送皮帶上，均勻分布有凸起的攔截筋，攔截筋相互平行，與輸送方向垂直設置，所述進料槽的底面為向上凸起的結構，并設有滾輪，支撐和托起輸送皮帶，防止其受壓變形。

在本實用新型中，所述進料槽的兩側壁的下部設置為相互對稱的斜切角或圓弧結構，方便物料落到輸送皮帶上。

進一步的，所述進料槽的兩側壁的頂部設置為向內側翹曲的卷邊，防止物料濺出。

在本實用新型中，所述攔截筋的長度比輸送皮帶的寬度短，左右交錯布置。

在本實用新型中，特定的輸送皮帶構造能夠將投入的花生及附帶的土壤一起送入到后續的加工裝置中，進料槽的結構能有效的將花生匯聚到，還能防止其濺出而影響加工環境，因此，本實用新型結構簡單，設計合理，使用方便，效果顯著。

附圖說明

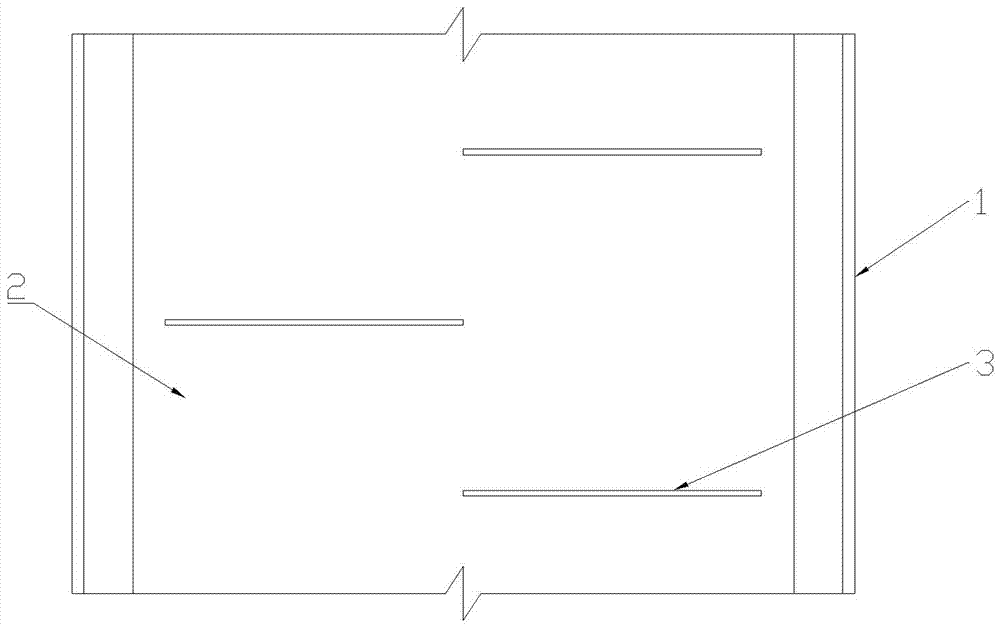

圖1 為本實用新型實施例的結構示意圖；

圖2 為本實用新型實施例的橫截面圖。

圖中：進料槽1、輸送皮帶2、攔截筋3、滾輪4。

具體實施方式

以下結合說明書附圖和具體優選的實施例對本實用新型作進一步描述，但并不因此而限制本實用新型的保護范圍。

參見圖1-2所示的喂入式輸送接土板，設置在花生摘果機的進料口處，包括傾斜設置的進料槽1和設置在進料槽1內的輸送皮帶2，輸送皮帶2斜向上輸送，其上均勻分布有凸起的攔截筋3，攔截筋3相互平行，與輸送方向垂直，其長度比輸送皮帶2的寬度短，左右交錯布置；所述進料槽1兩側壁的下部設置為相互對稱的圓角，頂部設置為向內側翹曲的卷邊結構，進料槽1底面向上凸起，并設有滾輪4。

本實用新型應用于花生摘果機上工作時，帶有土壤的花生落入進料槽1內后，在輸送皮帶2的帶動下斜向上輸送，輸送皮帶2上的連接筋3有效的防止花生棵滑動，還能攔截住細碎的土壤。

因此，本實用新型中特定的進料槽和輸送皮帶結構能有效的將花生及附帶的土壤一起送入到后續環節，還能防止有碎屑逸出而影響加工環境，結構簡單，設計合理，使用方便，效果顯著。
