本實用新型涉及一種玻璃與玻璃溫室,更具體地說，它涉及遮光玻璃與玻璃溫室。

背景技術：

玻璃溫室指以玻璃作采光材料的溫室，屬于溫室大棚的一種，在栽培設施中,玻璃溫室作為使用壽命最長的一種形式, 適合于多種地區和各種氣候條件下使用。

現檢索到一篇公開號為CN 204272814 U的中國專利，其名稱為一種大型玻璃溫室，該方案中記載包括前玻璃墻體、左玻璃墻體、右玻璃墻體以及后玻璃墻體，該前、左、 右、后玻璃墻體圍成四面墻體，還包括蓋于四面墻體頂部的屋頂，使得玻璃溫室成一個矩形體狀。

玻璃溫室的合理利用來自太陽的光能，而在正午時分，太陽離地面的距離最近，太陽光線格外的強烈，會對溫室中的植被形成暴曬現象，反而不利于溫室中植被的生長。

針對豎直的玻璃幕墻，將會在玻璃幕墻內設置豎直懸掛的遮擋布，對陽光進行遮擋，由于玻璃幕墻是豎直的，故豎直鋪設的遮陽布可以貼合的幕墻垂直設置，具有良好的收卷與遮擋性能。

當溫室玻璃為橢球狀時，玻璃幕墻為曲面狀，豎直布置的遮陽布對曲面的玻璃幕墻進行遮擋時，遮陽布與曲面之間具有較大未遮擋的空間，該空間內的植被無法被遮陽布遮擋，將繼續被強光照射。

技術實現要素：

本實用新型的第一目的是提供一種遮光玻璃，通過旋轉的遮光片對玻璃進行貼合的遮擋，減少了遮光片與玻璃之間的空隙。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種遮光玻璃，包括上玻璃、下玻璃以及由隔擋于上、下玻璃之間用于形成隔空腔的封條，所述隔空腔內設有旋轉連接于封條的遮光片，所述封條內設有滑移連桿組件與氣源；

滑移連桿組件包括相互鉸接的滑移部與旋轉部，旋轉部還鉸接于遮光片，所述氣源驅動滑移部移動以實現旋轉部帶動遮光片一同旋轉至遮光工位。

通過采用上述技術方案，遮光片置于隔空腔內，減少與環境的接觸，其表面不易沾染灰塵，其在隔空腔內與外接隔離，故遮光片的旋轉時的空氣阻力較小。氣源及時通過高壓氣流驅動滑移部移動，高壓氣流可以通過氣管進行傳遞，高壓氣流的傳遞更為便捷。

較佳的，遮光片通過轉軸連接于封條；

所述旋轉部為連桿，滑移部為活塞桿，所述封條內開設有供活塞桿密封滑移的滑腔，所述滑腔通過氣管連接于氣源。

通過采用上述技術方案，氣管推活塞桿在滑腔內滑移，連桿由于兩端被鉸接，連桿也將發生帶動遮光片一同旋轉，遮光片旋轉后對管線的遮擋面積有所改變，起到良好的當光性能。

較佳的，所述滑腔設有限制活塞桿滑脫的防脫板，所述活塞桿包括帶有密封圈的活塞塊，所述防脫板與活塞塊之間設有復位彈簧；

當氣源撤壓后，復位彈簧驅動活塞桿并帶動遮光片至通光工位。

通過采用上述技術方案，活塞塊被推動后，由于氣壓的一直存在，故遮光片一直保持擋光位置，此時，活塞塊對復位彈簧起到壓縮，當氣壓側去后，復位彈簧的彈力使得活塞塊回到初始位置，及便于光線通過的位置。

較佳的，復位彈簧的兩端分別固定于活塞塊與防脫板。

通過采用上述技術方案，固定的方式減少了復位彈簧端部的抖動。

較佳的，所述防脫板與活塞塊之間設有滑移于滑腔的擋位板，所述擋位板與防脫板之間固定有二級彈簧，所述復位彈簧固定于擋位板與活塞塊之間，所述滑腔內設有限制擋位板朝防脫板滑移的鎖緊機構，所述鎖緊機構包括鎖舌；

當活塞塊滑移至鎖舌并驅動鎖舌解鎖擋位板，以實現擋位板的自由滑移。

通過采用上述技術方案，活塞塊壓縮復位彈簧，使得遮光片一級旋轉；而對氣壓增壓后，活塞塊將使得鎖舌擋塊，此時擋位板自由移動，活塞塊有了更多的滑移空間，故活塞塊繼續移動，而遮光片進行二級旋轉，該設計的作用是，根據氣壓壓力的不同對活塞塊的移動位移進行限制，從而達到控制遮光片旋轉角度的目的。使得遮光片可以根據太陽光照射的角度選擇合適的擋光角度。

較佳的，所述鎖緊機構包括開設于封條內且與滑腔垂直設置的滑槽、隔擋于擋位板的擋板、連接擋板與鎖舌的連板、抵觸于滑槽槽底與連板之間用于將擋板與鎖舌頂出滑腔的推出彈簧，所述鎖舌朝向活塞塊的一面傾斜形成用于活塞塊推動的第一斜面。

通過采用上述技術方案，在推出彈簧的作用下，第一斜面與擋板置于滑腔內，并擋板對擋位板隔擋使其難以移動；

而活塞塊作用在第一斜面時，對第一斜面產生一個推力，使得鎖舌與擋板移動一同克服推出彈簧的彈力發生移動，移動方向是指朝滑移槽內部，當擋板全部進入滑槽內，擋位板即可自由滑移，實現遮光片的二級旋轉。

較佳的，所述鎖舌朝向擋位塊的一面傾斜形成用于活塞塊推動的第二斜面，所述第一斜面與第二斜面對稱設置；

所述擋板朝向防脫板的一面傾斜形成用于活塞塊推動的第三斜面。

通過采用上述技術方案，第二斜面與第三斜面的設置，是為了便于活塞塊回復滑移時，活塞塊逐次作用于第二斜面與第三斜面，使得鎖舌與擋板滑入滑槽；而擋位板作用在第三斜面時，使得鎖舌與擋板滑入滑槽。

較佳的，所述隔空腔內設有若干個平行布置的遮光片，相鄰遮光片的端部均通過平行設置的三條連接線實現旋轉聯動。

通過采用上述技術方案，由于連接線的聯動效果，一個遮光片轉動帶動玻璃內所用的遮光片一同轉動。

本實用新型的第二目的是提供一種玻璃溫室，通過旋轉的遮光片對玻璃進行貼合的遮擋，減少了遮光片與玻璃之間的空隙。

一種玻璃溫室，包括半橢球狀的外殼，所述外殼設有弧形的鋼架，所述鋼架形成嵌入孔，所述的遮光玻璃固定于所述嵌入孔。

通過采用上述技術方案，遮光片在玻璃內部旋轉遮光，故不需要外加的遮光布，且遮光片與玻璃之間的空間較小。

較佳的，所述遮光玻璃的氣源通過連接管彼此連通。

通過采用上述技術方案，通過統一氣源，可以快速并一致的控制所有遮光片的轉動。

附圖說明

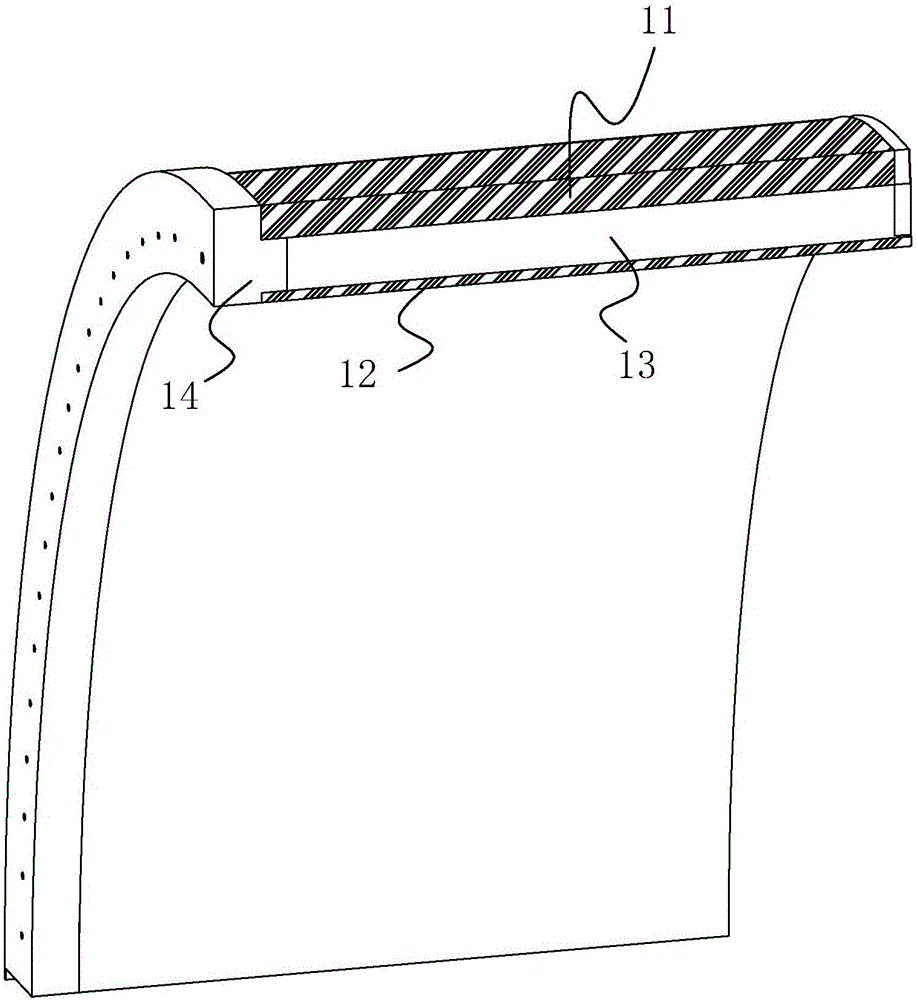

圖1是實施例1的結構示意圖一；

圖2是實施例1的結構示意圖二；

圖3是實施例1中封條內部滑移連桿組件的結構示意圖；

圖4是實施例1中遮光板位于通過工位時滑移連桿組件的結構示意圖；

圖5是實施例1中遮光板位于遮光工位時滑移連桿組件的結構示意圖；

圖6是實施例1中遮光板與連接線的結構示意圖；

圖7是實施例2中外殼與遮光玻璃的裝配示意圖；

圖8是實施例2中遮光玻璃與鋼架之間的結構示意圖。

圖中：11、上玻璃；12、下玻璃；13、隔空腔；14、封條；15、遮光片；16、轉軸；

2、滑腔；21、活塞桿；22、連桿；23、活塞塊；24、密封圈；25、復位彈簧；26、防脫板；27、擋位板；28、二級彈簧；29、氣管；31、鎖舌；32、擋板；33、連板；34、滑槽；35、推出彈簧；36、第一斜面；37、第二斜面；38、第三斜面；4、連接線；51、外殼；52、鋼架；53、嵌入孔；54、連接管。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例1，遮光玻璃，如圖1與圖2所示，包括弧形的上玻璃11與下玻璃12，上玻璃11與下玻璃12的邊沿通過膠水粘合固定有封條14，封條14由鋁合金制成將上玻璃11與下玻璃12的四個邊沿密封，使得上玻璃11與下玻璃12之間形成隔空腔13，隔空腔13具有保溫功能。

隔空腔13內安裝有矩形狀的遮光片15，遮光片15平行布置，遮光片15能夠發生轉動。

如圖3所示，一側的封條14內開設有滑腔2，遮光片15的中心固定有圓柱狀的轉軸16，轉軸16插入滑腔2的腔壁并能夠自由轉動；而遮光片15的另一端也一體成型有插入封條14的轉軸16；由于遮光片15兩端轉軸16的作用，故遮光片15能夠在發生轉動。

滑腔2內一體成型有矩形的防脫板26，防脫板26中心開設有一個通孔，該通孔插有一個活塞桿21，活塞桿21的下端螺紋固定有一個活塞塊23，活塞塊23上套有密封圈24，使得密封圈24使得滑腔2的下端形成一個密封腔，并且活塞塊23可以在滑腔2內滑移；而在滑腔2內，并且在防脫板26與活塞塊23之間設有一塊擋位板27，擋位板27間隙配合于滑腔2以便在滑腔2內滑移。而活塞桿21穿過擋位板27并在擋位板27上自由滑移。而在活塞塊23與擋位板27之間固定有復位彈簧25，復位彈簧25的兩端焊接分別焊接在擋位板27與活塞塊23。

而擋位板27與防脫板26之間設有二級彈簧28，二級彈簧28的兩端分別焊接固定在擋位板27與防脫板26。

活塞桿21的上端通過鉸接軸連接有一個連桿22，連桿22為圓柱狀，連桿22的另一端通過另一根鉸接軸連接在遮光片15的端部。

當活塞塊23向遮光片15移動，連桿22將電動遮光片15發生轉動。

而活塞塊23下端的滑腔2中連通有氣管29，氣管29連通有氣泵，開啟氣泵將推動活塞塊23向上移動。

如圖4所示，封條14開設有一個圓孔8，圓孔8與滑腔2連通，圓孔8用于遮光片15插入，封條14開設有滑槽34，滑槽34位于滑腔2的右側并且兩者相互垂直并連通?；?4內滑移設有連桿22，連桿22的兩端分別垂直固定有擋板32與鎖舌31，而擋位板27的端部置于擋板32與鎖舌31之間，并擋位板27的下端抵觸在擋板32下方。滑槽34的槽底固定有推出彈簧35，推出彈簧35的一端固定在連桿22上，在推出彈簧35的作用下，連板33與擋板32的端部均置于滑腔2內。

并且，鎖舌31置于滑腔2內的端部，其上、下兩表面分別開設有上下對稱布置的第一斜面36與第二斜面37；而擋板32置于滑腔2內的端部，其上表面開設有第三斜面38。

工作原理：

遮光片15的一級旋轉，氣泵打開，氣管29通小氣壓的氣流，活塞塊23向上滑移，并壓縮復位彈簧25，使遮光片15發生30度角傾斜，此時氣壓的壓力與復位彈簧25的彈力保持在一個等值狀態，且該位置遮光片15并未接觸當鎖舌31，在一些太陽光照射不是那么強烈的情況下，遮光片1530度的偏角轉動足以阻擋太陽光，而當氣泵停止后，在復位彈簧25的彈力下，活塞塊23回到初始位置。

遮光片15的二級旋轉，如圖5所示，氣泵的氣壓增大，故活塞塊23擠壓鎖舌31的第一斜面36，對第一斜面36產生一個克服推出彈簧35彈力的推力，使得擋板32滑入滑槽34內，此時，擋位板27不受上方的約束，活塞塊23以及擋位板27繼續向上滑移，使得遮光片15旋轉至與玻璃的切面向平行，起到完全遮擋陽光的效果。

當氣泵撤去壓力，在二級彈簧28的作用下，擋位板27作用在第三斜面38上，并推動第三斜面38朝滑槽34內移動，最終使得擋位板27置于擋板32的下表面；同理活塞塊23作用在第二斜面37上，推動第二斜面37朝滑槽34內移動，最終使得擋位板27置于鎖舌31的下表面。

如圖6所示，相鄰遮光片15之間的一端通過三個連接線4連接，另一端也是如此，連接線4為麻線。三根麻線置于遮光片15的上端、中與下端。故當其中一個遮光片15旋轉，將會帶動所有的遮光片15一同轉動。

實施2，玻璃溫室，如圖7與圖8所示，通過弧形的鋼架52經過焊接形成一個半橢球狀的外殼51，鋼架52之間形成安裝玻璃的嵌入孔53，實施例1中的遮光玻璃可放置在嵌入孔53中，并通過壓板與螺釘將遮擋玻璃固定在嵌入孔53內。每一個遮擋玻璃的中氣管29通過連接管54彼此連接，氣管29如圖3所示，并連通一個氣泵8，通過一個氣泵8同時控制所有的遮光玻璃內的通斷氣。
