本實用新型涉及農業機械領域，特別是涉及馬蹄挖掘機。

背景技術：

馬蹄又稱荸薺，皮色紫黑，肉質潔白，味甜多汁，清脆可口，自古有地下雪梨之美譽，北方人視之為江南人參。馬蹄既可作為水果，又可算作蔬菜，是大眾喜愛的時令之品。現有技術中對于馬蹄的收獲多采用人工方式完成，這樣的收獲方式不僅勞動強度較大、工作效率較低，同時往往難以全面翻挖土壤、進而導致收獲率較低。

以上背景技術內容的公開僅用于輔助理解本實用新型的實用新型構思及技術方案，其并不必然屬于本專利申請的現有技術，在沒有明確的證據表明上述內容在本專利申請的申請日已經公開的情況下，上述背景技術不應當用于評價本申請的新穎性和創造性。

技術實現要素：

本實用新型目的在于提出馬蹄挖掘機，以解決上述現有技術存在的勞動強度大、收獲效率低的技術問題。

優選地，本實用新型還可以具有如下技術特征：

馬蹄挖掘機，包括機架，振動篩，碎土輥，螺旋挖土輥，還包括深層刨土裝置，所述深層刨土裝置包括轉軸，切片，所述轉軸上端裝配在機架上，豎直向下延伸；所述切片成一定角度結合在所述轉軸的下端；所述深層刨土裝置設置在所述碎土輥和所述螺旋挖土輥之間。

進一步地，所述切片與轉軸垂直。

進一步地，所述切片傾斜固定在轉軸下端。

進一步地，所述振動篩在碎土輥左方，并固定在機架上。

進一步地，還包括主動軸，萬向軸，所述主動軸在螺旋挖土輥的右上方，并固定在機架上；所述萬向軸前端連接外部動力，后端與所述主動軸結合。

進一步地，還包括減速器，所述減速器輸入端連接萬向軸，輸出軸與主動軸連接；所述螺旋碎土輥表面設置有鋸齒螺旋片。

進一步地，還包括鏈輪，鏈條，所述主動軸通過所述鏈輪和所述鏈條分別與振動篩、碎土輥、螺旋挖土輥組成鏈傳動。

進一步地，還包括打土棒，所述打土棒固定在深層刨土裝置的轉軸的表面；所述切片有4片。

進一步地，所述打土棒垂直于所述轉軸的軸心。

進一步地，所述機架的底部設置有兩個輪子；所述切片有3片。

本實用新型與現有技術對比的有益效果包括：由主動軸向各運動部件提供動力，根據各部件所需動力的大小，利用減速器進行調節；螺旋挖土輥挖出表層無馬蹄土層，并通過螺旋挖土輥的螺旋片將泥土運到馬蹄挖掘機左側，減少振動篩的篩土量，降低馬蹄過振動篩后的含土量；利用深層刨土裝置深入地下馬蹄生產層以下，最接近切片的打土棒與切片之間的距離為馬蹄生長層，在刨土的過程中切片與打土棒共同作用，避免對馬蹄造成損傷，打土棒將上層土塊打散，碎土輥再進一步打碎，再經過振動篩將泥土與馬蹄分離。

附圖說明

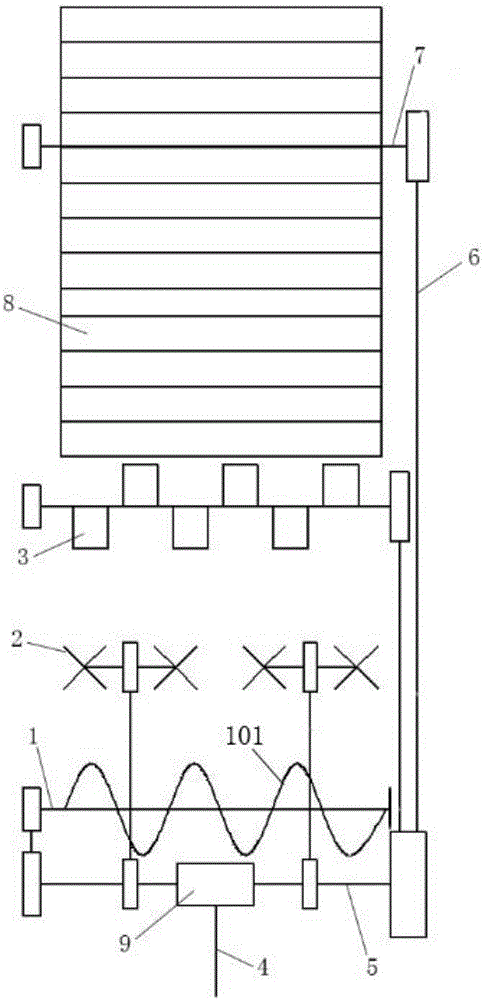

圖1是本實用新型的結構示意圖；

圖2是本實用新型的深層刨土裝置主視圖；

圖3是本實用新型的切片俯視圖。

具體實施方式

下面結合具體實施方式并對照附圖對本實用新型作進一步詳細說明。應該強調的是，下述說明僅僅是示例性的，而不是為了限制本實用新型的范圍及其應用。

參照以下附圖，將描述非限制性和非排他性的實施例，其中相同的附圖標記表示相同的部件，除非另外特別說明。

實施例一：

如圖1、圖2、圖3所示，馬蹄挖掘機，包括機架，振動篩8，碎土輥3，螺旋挖土輥1，還包括深層刨土裝置2，所述深層刨土裝置2包括轉軸12，切片14，所述轉軸12上端裝配在機架上，豎直向下延伸；所述切片14成一定角度結合在所述轉軸12的下端；所述深層刨土裝置2設置在所述碎土輥和所述螺旋挖土輥1之間。每個深層刨土裝置2固定有4個切片14。

在優選的實施方式中，深層刨土裝置2設置在所述碎土輥和所述螺旋挖土輥1之間，振動篩8在碎土輥3的左方，并固定在機架上；所述螺旋碎土輥表面設置有鋸齒螺旋101；所述主動軸5在螺旋挖土輥1的右上方，并固定在機架上；萬向軸4前端連接外部動力，后端與所述主動軸5結合；機架底部設有兩個輪子。馬蹄挖掘機的機架固定在拖拉機上，拖拉機提供動力與萬向軸4前端連接，萬向軸4的后端與減速器9輸入端連接，減速器9的輸出軸用齒合的連接方式帶動主動軸5，主動軸5上設有多個鏈輪，振動篩8，碎土輥3，螺旋挖土輥1，深層刨土裝置2均設有鏈輪，并通過鏈條6連接，傳輸動力。每把切片14的轉速均配有一個減速器調控。

工作時，拖拉機拉動馬蹄挖掘機，并傳輸動力給萬向軸4，萬向軸4帶動主動軸5，再帶動深層刨土裝置2的轉軸12轉動，轉軸12帶動切片14旋轉，傾斜馬蹄挖掘機機身，使切片14傾斜切入地下，深入馬蹄生長層以下后，將馬蹄挖掘機調正，使切片14可以進行水平切割泥層。

在收獲的過程中，螺旋挖土輥1在前方利用鋸齒螺旋片101刨去部分表層無馬蹄泥土，鋸齒螺旋片101將表層泥土旋轉搬運到左側，減少振動篩的篩土量，四把切片14配合打土棒13將泥土切松，切片14和打土棒13之間的最短距離為馬蹄生長層，挖掘馬蹄時，可以避免對馬蹄的損傷。碎土輥3表面固定有與碎土輥3軸心平行的葉片，該葉片將含有馬蹄的泥土打散，并往振動篩8上送；振動篩8表面為等距平行的圓鐵棍組成，由轉軸7帶動，結構與傳送帶類似，振動篩8右端貼近地面土層，左端傾斜向上延伸，在拖拉機前進的動力與碎土輥3的共同作用下，含有馬蹄的泥土不斷的被傳送到振動篩8，泥土由振動篩8上的間隙中振落，馬蹄從篩頂掉落地面。最后由人工撿拾，完成收獲。

實施例二

本實施例與實施例一的唯一區別在于，每個深層刨土裝置2固定有3個切片14。

本領域技術人員將認識到，對以上描述做出眾多變通是可能的，所以實施例僅是用來描述一個或多個特定實施方式。

盡管已經描述和敘述了被看作本實用新型的示范實施例，本領域技術人員將會明白，可以對其作出各種改變和替換，而不會脫離本實用新型的精神。另外，可以做出許多修改以將特定情況適配到本實用新型的教義，而不會脫離在此描述的本實用新型中心概念。所以，本實用新型不受限于在此披露的特定實施例，但本實用新型可能還包括屬于本實用新型范圍的所有實施例及其等同物。
