本實用新型涉及漁具領域，尤其是筏釣輪磁力緩降快速切換結構。

背景技術：

現在市面上的磁力緩降結構通常是通過旋轉調整鈕調整緩降力的大小，主要就是通過螺紋的原理，整個結構都在旋轉和上升下降，整體比較粗糙，打開必須從MIN到MAX，關閉必須從當前位置旋到MIN，使用十分繁瑣，例如，一般筏釣都在比較深的水里，水庫水深20米，在7-9米的范圍里比較會上魚，那么一般會選擇0-7米之間快速出線，這個時候不需要緩降，到達7米后開始使用緩降?，F在市面上的產品，先要把緩降旋到MIN位置，然后快速出線，到6米左右開始調整出線速度，然后到9米開始收線，再從新開始，過程肯定比較繁瑣，且6米左右調整，旋轉調整鈕同樣需要時間，因此在有效的釣魚深度中，無法確定理想出線速度的所在深度和保持時間。

技術實現要素：

為了解決上述使用繁瑣的技術問題，本實用新型提供筏釣輪磁力緩降快速切換結構。

本實用新型的技術方案如下：

筏釣輪磁力緩降快速切換結構，包括主體，所述主體上設有快速切換機構，快速切換機構包括調整鈕連桿、調整鈕和快速切入板，主體外側豎直方向卡設有調整鈕連桿，調整鈕連桿包括桿頭和桿體，桿頭直徑大于桿體，調整鈕連桿桿體與調整鈕固定連接，主體水平方向設有用以扣住或者脫離調整鈕連桿桿頭的快速切入板，快速切入板上設有連通的通孔A和通孔B，快速切入板透過主體連接快速關閉按鈕，按入調整鈕使得通孔A扣住調整鈕連桿桿頭，按入快速關閉按鈕使得調整鈕連桿桿頭從通孔B中脫離。

所述主體上設有卡柱，卡柱上與切入板彈簧一端接觸，切入板彈簧另一端安裝在快速切入板上，卡柱位于快速切入板內側。

所述主體外側設有定位套筒，定位套筒中間中空，定位套筒上部向內凹陷形成臺階，定位套筒中間設有調整鈕連桿，調整鈕連桿外壁設有按鈕彈簧，調整鈕連桿桿頭掛在臺階上，調整鈕連桿內壁上部設有螺紋，調整鈕連桿內壁上部設有活動連桿，活動連桿外壁設有螺紋和定位邊，調整鈕連桿桿體套有調整鈕，調整鈕上穿有螺釘A與調整鈕連桿內壁連接，調整鈕底部裝有按鈕飾件，活動連桿上部兩側凹陷套有活動連桿定位板，活動連桿定位板兩端底部設有壓板，活動連桿上端設有頂盤，頂盤上方設有磁鋼架，頂盤與磁鋼架不連接。

使用本實用新型的技術方案，結構新穎，設計巧妙，按入調整鈕，調整鈕連桿扣住快速切入板，再通過螺紋運動調整活動連桿的高度，確定理想的緩降速度，經過這第一次試用，就已經調整好緩降的出線速度，以后僅僅需要在調整鈕和快速關閉按鈕間切換，就可以達到理想狀態。

附圖說明

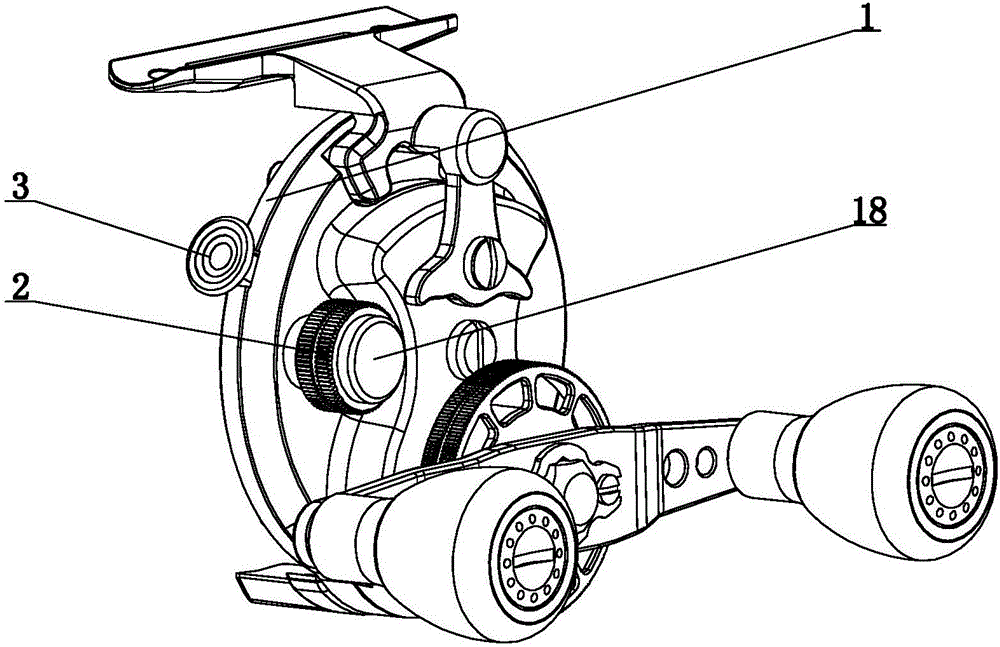

圖1、2、3是本實用新型的結構示意圖；

圖4是圖3部分的放大狀態的結構示意圖。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明。

實施例

如圖1、2、3、4所示的筏釣輪磁力緩降快速切換結構，包括主體1，所述主體1上設有快速切換機構，快速切換機構包括調整鈕連桿6、調整鈕2和快速切入板9，主體1外側豎直方向卡設有調整鈕連桿6，調整鈕連桿6包括桿頭和桿體，桿頭直徑大于桿體，調整鈕連桿6桿體與調整鈕2固定連接，主體1水平方向設有用以扣住或者脫離調整鈕連桿6桿頭的快速切入板9，快速切入板9上設有連通的通孔A和通孔B，快速切入板9透過主體1連接快速關閉按鈕3，快速切入板9通過螺釘B10與連接桿固定，連接桿上裝有快速關閉按鈕3，按入調整鈕2使得通孔A扣住調整鈕連桿6桿頭，按入快速關閉按鈕3使得調整鈕連桿6桿頭從通孔B中脫離，調整鈕連桿6在定位套筒7內壁上滑動，調整鈕2內壁在定位套筒7外壁上滑動。

所述主體1上設有卡柱17，卡柱17上與切入板彈簧11一端接觸，切入板彈簧11另一端安裝在快速切入板9上，卡柱17位于快速切入板9內側。切入板彈簧11用于快速切入板9復位，常態下，快速切入板9的通孔A就在調整鈕連桿6上方，調整鈕2按入，必須要扣住，快速切入板9上設有限位孔，限制快速切入板9的活動行程。

所述主體1外側設有定位套筒7，定位套筒7便于加工安裝，實際情況，主體1和定位套筒7一體成型也滿足條件，定位套筒7中間中空，定位套筒7上部向內凹陷形成臺階，定位套筒7中間設有調整鈕連桿6，調整鈕連桿6外壁設有按鈕彈簧5，按鈕彈簧5在脫離的時候完成復位，沒有緩降效果，調整鈕連桿6桿頭掛在臺階上，調整鈕連桿6內壁上部設有螺紋，調整鈕連桿6內壁上部設有活動連桿8，活動連桿8外壁設有螺紋和定位邊，定位邊位于上部，定位邊也就是洗邊，作用一個是活動連桿定位板13固定不讓它轉動，使其只能上下運動，第二個是限制它出去的最大距離，調整鈕連桿6桿體套有調整鈕2，調整鈕2上穿有螺釘A4與調整鈕連桿6內壁連接，調整鈕2底部裝有按鈕飾件18，活動連桿8上部兩側凹陷套有活動連桿定位板13，活動連桿定位板13兩端底部設有壓板12，壓板12通過螺釘C14固定，壓板12活動連桿8上端設有頂盤15，頂盤15通過螺釘D16固定，頂盤15上方設有磁鋼架，頂盤15與磁鋼架不連接，頂盤15頂住磁鋼架，磁鋼架有彈性，磁鋼架上設有磁鋼，磁鋼架通過兩側的固定柱固定，固定柱上套有彈簧。

使用時，按入調整鈕2，達到快速切換到磁力緩降：這過程中調整鈕2帶動調整鈕連桿6乃至整個機構（包括磁鋼）全部向線輪推近，直至調整鈕連桿6扣住快速切入板9，也就是通孔A，既達到把磁場范圍推進到線輪運動范圍，從而使對正在轉動的線輪形成阻力，減緩其轉速；通過旋轉調整鈕2達到加強或者減弱緩降效果（左旋或者右旋）：這過程是在調整鈕連桿6扣住快速切入板之后，通過旋轉調整鈕2，使與其固定的調整鈕連桿6一起轉動，通過螺紋的作用，使活動連桿8向上或者向下運動，微調磁鋼與線輪的距離，從而使阻力增大或者減??；快速關閉按鈕快速關閉緩降：按一下快速關閉按鈕3，帶動快速切入板9，使調整鈕連桿6從通孔A到通孔B，與快速切入板9脫開，整個結構（包括磁鋼）后退，讓磁場快速撤離線輪的轉動范圍，主要作用使快速關閉緩降；第二次以后再按入調整鈕2，則整個結構有對前次微調好的緩降力的大小有記憶效果，只要快速按入調整鈕2即達到調整好的出線速度；按下快速關閉按鈕3，則達到關閉緩降，僅需要兩個按鈕來回切換即可，這樣的好處是減少重復操作。

應當理解的是，以上所述僅為本實用新型的較佳實施例而已，并不足以限制本實用新型的技術方案，對本領域普通技術人員來說，在本實用新型的精神和原則之內，可以根據上述說明加以增減、替換、變換或改進，而所有這些增減、替換、變換或改進后的技術方案，都應屬于本實用新型所附權利要求的保護范圍。
