本實用新型具體涉及一種自動澆水花盆，屬于花盆技術領域。

背景技術：

花盆是人們生活中的一種常見用品，現有的各種材質和形態的花盆，都具有很好的觀賞和實用價值。隨著人們生活節奏的加快和技術水平的進步，對花盆的要求不在僅僅是用于栽種植物和觀賞，人們希望花盆具備自動澆水的功能，尤其是對于工作繁忙和經常外出的人群，這種需求更為迫切。

現有花盆中，有很多可以實現自動澆水功能。如中國實用新型專利CN201620461169，公開了一種能夠自動澆水的盆栽種植器，通過定時水泵實現自動澆水，但是在實際生活中，由于環境溫度和濕度的變化，花盆內的植物的需水量是動態變化的，按照固定的時間和水量為植物加水，并不能保證適應植物的生長需要。

中國實用新型專利CN201420642893，公開了另一種自動澆水花盆，通過電器控制裝置實現自動澆水，其澆水的啟動是通過探測裝置探測水分含量實現的，但是并沒有給出使用的是什么樣的探測裝置，以目前的技術水平，利用很廉價的裝置探測花盆內植物或土壤的水分含量是無法實現的，如果使用結構復雜的且昂貴的探測裝置，對于普通的花盆來講也是沒有實際意義的。

技術實現要素：

因此，本實用新型的目的是提供一種可根據植物的生長環境，判斷植物的加水需求，并且實現定量加水的自動澆水花盆，包括花盆主體及澆水裝置，所述澆水裝置包括支架、水槽、儲水箱、蒸發盒，所述水槽及儲水箱固定在支架上，水槽設置在儲水箱上方，儲水箱設置在花盆主體上方，蒸發盒放置在花盆主體上，水槽通過第一輸水管路連接儲水箱，第一輸水管路上設有電子定時排水電磁閥，儲水箱底部連接第二輸水管路，第二輸水管路上設有電子水閥，所述蒸發盒內同一高度處粘接兩個電極棒，電極棒連接電子水閥形成回路，第二輸水管路一個出口對應花盆本體，第二輸水管路另一個出口對應蒸發盒。

進一步的，所述第一輸水管路及第二輸水管路均為PVC塑料管制成。

進一步的，所述儲水箱為封閉箱體。

進一步的，所述水槽容量為儲水箱的10倍至15倍。

進一步的，所述蒸發盒底面直徑為5厘米，高度為2至4厘米。

進一步的，所述電極棒粘接在蒸發盒內部距頂面0.5至1厘米處。

本實用新型的有益效果在于：本實用新型的自動澆水花盆，通過簡單的結構設計，利用蒸發盒內的水位下降判斷花盆內的植物是否缺水，通過水槽和儲水箱的設置，每次為植物澆灌定量的水，本實用新型的自動澆水花盆相比與現有技術的產品，更加適合植物的生長需要，同時，省掉了復雜的控制電路和探測裝置，降低了成本。本實用新型的花盆適合于家庭和單位使用。

附圖說明

圖1為本實用新型自動澆水花盆的結構示意圖；

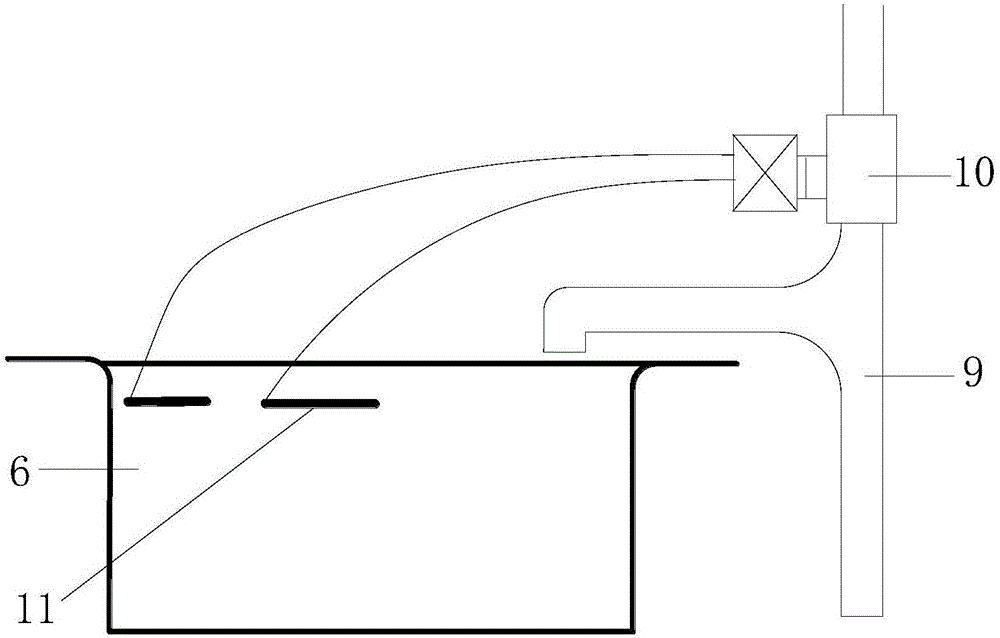

圖2為圖1中蒸發盒及其水路電路部分的結構示意圖；

圖3為蒸發盒及電極棒的布置示意圖。

附圖標記如下：1、花盆主體，2、澆水裝置，3、支架，4、水槽，5、儲水箱，6、蒸發盒,7、第一輸水管路，8、電子定時排水電磁閥，9、第二輸水管路，10、電子水閥，11、電極棒。

具體實施方式

下面結合附圖對本實用新型的具體實施方式進行說明：

如圖1所示，一種自動澆水花盆，包括花盆主體1及澆水裝置2，澆水裝置2包括支架3、水槽4、儲水箱5、蒸發盒6，水槽4及儲水箱5固定在支架3上，水槽4設置在儲水箱5上方，儲水箱5設置在花盆主體1上方，蒸發盒6放置在花盆主體1上，水槽4通過第一輸水管路7連接儲水箱5，第一輸水管路7上設有電子定時排水電磁閥8，儲水箱5底部連接第二輸水管路9，第二輸水管路9上設有電子水閥10，蒸發盒6內同一高度處粘接兩個電極棒11，電極棒11連接電子水閥10形成回路，第二輸水管路9一個出口對應花盆本體1，第二輸水管路9另一個出口對應蒸發盒6。

電子定時排水電磁閥8用于以固定的間隔時間和排放時間，為儲水箱5加水，由定時器和兩位兩通直動閥組成，可直接選用現有技術的產品，在本實施例中使用的是OPT-A型電子定時排水電磁閥。

電子水閥10的作用是控制儲水箱為蒸發盒6儲水及為花盆主體1內澆水，電子水閥10也可以直接選用現有技術的產品，在本實施例中使用的是DN15型電子水閥。電子水閥10與兩個電極棒11連接成回路，只需將電極棒11接入到電子水閥10的接線端上，使電子水閥10在電極棒11導通狀態下處于關閉狀態，當蒸發盒6內的水量較多時，電極棒11導通，電子水閥10關閉，隨著蒸發盒6內水分的蒸發，水位下降到電極棒11以下，電極棒11不再導通，電子水閥10打開，儲水箱5內的水全部流入蒸發盒6及花盆主體1內，蒸發盒6重新加滿水，電極棒11導通，再次關閉電子水閥10。為防止儲水箱6內的水沒有放完，電子水閥10就被關閉，可以將第二輸水管路9上流向花盆主體1的出口設置為幾倍于流向蒸發盒6的出口大小，也可以通過在電路回路上增加一個延時器，保證水全部流出后再觸發電子水閥10關閉。以上問題均可以通過公知的技術常識根據實際需要改進。

蒸發盒6是主要的改進單元，如圖2所示，蒸發盒6的加水通過儲水箱5實現，蒸發盒6內的水在與植物相同的外界環境下，會緩慢的蒸發，直至達到電極棒11以下的位置。

為制作方便，第一輸水管路7及第二輸水管路9均為PVC塑料管制成。

優選的，儲水箱5為封閉箱體。這樣可以避免因電子定時排水電磁閥8的偏差導致每次實際排水量的不同，造成儲水箱5內水量不足或多余的水溢出。可將電子定時排水電磁閥8每次的排水時間設置為略大于為儲水箱5加滿水的時間。

為保證水槽4內加一次水可以使用很長時間，水槽4容量為儲水箱5的10倍至15倍。

優選的，蒸發盒6底面直徑為5厘米，高度為2至4厘米。蒸發盒的大小既可以滿足保證蒸發面積的需要，又方便放在花盆內的土壤上。

通過實際驗證，電極棒11粘接在蒸發盒6內部距頂面0.5至1厘米處。在20攝氏度，中等潮濕的氣候條件下，通風狀態良好，大概兩至三天，蒸發盒6內的水分可以降低0.5厘米左右，比較符合植物的實際澆水需求。

使用時，先一次性的為水槽4和蒸發盒6加滿水，將電子定時排水電磁閥8的打開的間隔時間設定為略小于最低理論植物澆水時間，在植物缺水之前，電子定時排水電磁閥8打開，為儲水槽5內加滿水，當蒸發盒6內的水位因蒸發下降到電極棒11以下時，電子水閥10打開，儲水槽5內的水用于為植物自動澆水，同時，蒸發盒6內重新加滿水，電子水閥10關閉，儲水槽5排空，等待下一下加水過程。

以上所述是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型所述原理的前提下，還可以作出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
