本發明涉及自動化灌溉領域，尤其涉及一種均衡化土壤保濕控制方法及其系統。

背景技術：

大面積植物灌溉時，一般采用自動化滴灌、噴灌、滲灌等方式，實現土壤保持一定的濕度，以實現植物的健康成長；自動化灌溉中，通常采用檢測土壤濕度的濕度傳感器實現土壤濕度的探測，進而通過控制系統控制噴灌時間來實現土壤濕度的保持。

受制于濕度傳感器的誤差、傳感器埋入土壤深度的不一致，實際檢測到的土壤濕度往往不具備實際所需土壤濕度的真實性。啟動和關閉水閥依據濕度傳感器的話，對于埋入土壤不同深度的濕度傳感器，會導致埋入較淺的土塊開關閥門頻繁，水分滲透不夠徹底，而埋入較深的則導致實際過度澆水。

技術實現要素：

本發明目的在于提供一種均衡化土壤保濕控制方法及其系統，以解決灌溉土壤濕度不均勻的現有技術問題。

為實現上述目的，本發明提供了一種均衡化土壤保濕控制方法，包括以下步驟：

閥門控制單元設置所有閥門打開的啟動濕度和關閉的停止?jié)穸龋?/p>

土壤濕度檢測單元獲取同一片土壤不同區域的濕度值，若區域土壤濕度值小于閥門的啟動濕度，閥門控制單元控制對應閥門打開對當前區域土壤噴水，當當前區域土壤濕度值大于閥門的停止?jié)穸葧r閥門控制單元控制對應閥門關閉停止對當前區域土壤噴水；

數據集中單元獲取各個區域閥門打開到關閉的噴水時間并計算噴水前后的土壤濕度差；

數據校正單元根據各個區域的土壤濕度差和噴水時間得到整片土壤的平均濕度變化率，通過平均濕度變化率和各個閥門噴水時間得到各片區域的濕度修正增值，再通過各片區域的土壤濕度差和濕度修正增值得到各片區域的修正值系數；

數據校正單元將土壤濕度檢測單元實測得到的土壤濕度經過修正值系數修正后輸出至閥門控制單元作為下一次閥門開啟的濕度值指標。

進一步地，平均濕度變化率其中δhn為土壤濕度差，tn為噴水時間，濕度修正增值δh修＝hv×tn，修正值系數下一次閥門開啟的濕度值指標hn＝a修×hn，此公式表示將實測土壤濕度經過修正后作為下一次閥門開啟的濕度值指標。

進一步地，獲取土壤濕度的土壤濕度檢測單元為濕度傳感器。

依托上述方法，本發明還提供了一種均衡化土壤保濕控制系統，包括閥門控制單元、土壤濕度檢測單元、數據集中單元和數據校正單元，其中：

閥門控制單元用于設置所有閥門的啟動濕度和關閉的停止?jié)穸龋约坝糜诟鶕?jù)土壤濕度值控制閥門的打開與關閉；

土壤濕度檢測單元用于檢測土壤濕度值；

數據集中單元用于獲取各個區域閥門打開到關閉的噴水時間并計算噴水前后的土壤濕度差；

數據校正單元用于根據各個區域的土壤濕度差和噴水時間得到整片土壤的平均濕度變化率，用于通過平均濕度變化率和噴水時間得到各片區域的濕度修正增值，用于通過各片區域的土壤濕度差和濕度修正增值得到各片區域的修正值系數，以及用于將土壤濕度檢測單元實測得到的土壤濕度經過修正值系數修正后輸出至閥門控制單元作為下一次閥門開啟的濕度值指標。

進一步地，數據校正單元中平均濕度變化率其中δhn為土壤濕度差，tn為噴水時間，數據校正單元中濕度修正增值δh修＝hv×tn，修正值系數下一次閥門開啟的濕度值指標hn＝a修×hn，此公式表示將實測土壤濕度經過修正后作為下一次閥門開啟的濕度值指標。

進一步地，土壤濕度檢測單元為濕度傳感器。

本發明具有以下有益效果：

通過分析不同區域內多處濕度傳感器的特征，計算得到修正系數，將實測數據與修正系數結合得到有效數據，以有效數據作為真實輸出，經過不停的自我馴化，將由于埋入土壤深淺度不同的傳感器造成的測量偏差進行修正，使同一土壤深度的濕度值趨于一致，解決了土壤灌溉不均勻的問題。

下面將參照附圖，對本發明作進一步詳細的說明。

附圖說明

構成本申請的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是本發明優選實施例一種均衡化土壤保濕控制方法流程圖；

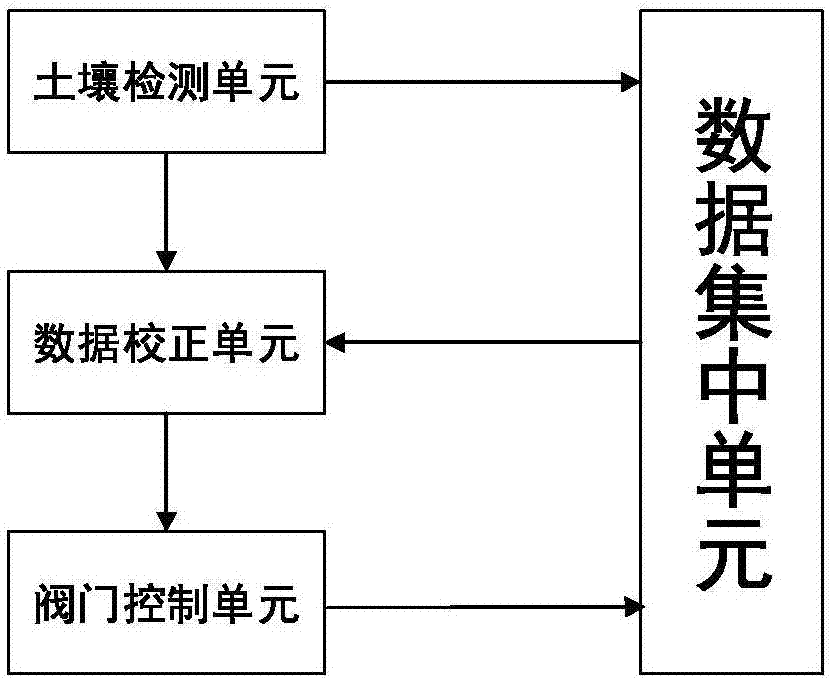

圖2是本發明優選實施例一種均衡化土壤保濕控制系統的結構框圖。

具體實施方式

以下結合附圖對本發明的實施例進行詳細說明，但是本發明可以由權利要求限定和覆蓋的多種不同方式實施。

由于單個的傳感器所指示的土壤濕度值隨埋入深度與土質狀態會獲得不同的值，對于同一片土地的多個施水點，如果不通過均衡化處理，設定同樣的控制濕度時，其實際對應同一深度的土壤濕度值將存在較大的差異，由此導致對土壤濕度的實際控制效果差異較大。而均衡化處理后，以整個被控制區域的傳感器為總體評價，獲得土壤對應濕度的實際濕度值基本一致。

參見圖1，本發明實施例首先公開一種均衡化土壤保濕控制方法，包括以下步驟：

s1：閥門控制單元設置所有閥門打開的啟動濕度和關閉的停止?jié)穸取８鶕?jù)土壤情況和土壤上所種植植物的情況，選擇合適的土壤濕度范圍，根據該范圍濕度設置閥門的啟動濕度h啟n和關閉濕度h關n。

s2：土壤濕度檢測單元獲取同一片土壤不同區域的濕度值，若區域土壤濕度值小于閥門的啟動濕度，閥門控制單元控制對應閥門打開對當前區域土壤噴水，當當前區域土壤濕度值大于閥門的停止?jié)穸葧r閥門控制單元控制對應閥門關閉停止對當前區域土壤噴水。土壤濕度檢測單元檢測當前區域的土壤濕度h。當hn＜h啟n時，土壤濕度較低，閥門控制單元控制對應閥門打開對土壤噴水；當hn＞h關n時，土壤濕度較高，閥門控制單元控制對應閥門關閉，停止對土壤噴水；當h啟n≤hn≤h關n時，保持當前閥門狀態。即當前土壤濕度h處于啟動濕度和停止?jié)穸戎g時，若閥門處于開啟狀態，則閥門會一直開啟直到土壤濕度大于停止?jié)穸葧r，閥門才會關閉。反之，若閥門處于關閉狀態，則閥門會一直關閉直到土壤濕度小于啟動濕度時，閥門才會打開。

s3：數據集中單元獲取各個區域閥門打開到關閉的噴水時間并計算噴水前后的土壤濕度差。得到這兩組數據以供后面計算修正值系數。

s4：數據校正單元根據各個區域的土壤濕度差和噴水時間得到整片土壤的平均濕度變化率，通過平均濕度變化率和各個閥門噴水時間得到各片區域的濕度修正增值，再通過各片區域的土壤濕度差和濕度修正增值得到各片區域的修正值系數。平均濕度變化率其中δhn為土壤溫度差，tn為噴水時間，濕度修正增值δh修＝hv×tn，修正值系數下一次閥門開啟的濕度值指標hn＝a修×hn，此公式表示將實測土壤濕度經過修正后作為下一次閥門開啟的濕度值指標。

s5：數據校正單元將土壤濕度檢測單元實測得到的土壤濕度經過修正值系數修正后輸出至閥門控制單元作為下一次閥門開啟的濕度值指標。在實際過程中，埋得淺的傳感器濕度值會比較大，濕度變化率也比較大，但此處土壤深處則由于閥門的頻繁開合，造成水分滲入不夠的問題，因此需要通過獲取小的修正系數才能延長灌溉時間。而埋的深的傳感器濕度值土壤濕度會較小，濕度變化率也較小，造成閥門長時間處于打開狀態，淺層土壤過份澆水，因此需要通過獲取大的修正系數才能縮短灌溉時間。

進一步地，土壤濕度檢測單元可以為濕度傳感器。

綜上，本實施列公開的一種均衡化土壤保濕控制方法，通過分析同一土壤不同區域內多處濕度傳感器的特征，計算得到修正系數，將土壤濕度檢測單元實測得到的土壤濕度經過修正值系數修正后輸出至閥門控制單元作為下一次閥門開啟的濕度值指標，將由于埋入土壤深淺度不同的傳感器造成的測量偏差進行修正，使同一土壤深度的濕度值趨于一致，解決了土壤灌溉不均勻的問題。

與上述方法實施例相對應的，下述實施例還公開一種用于執行上述方法的配套系統。

參見圖2，該系統包括閥門控制單元、土壤濕度檢測單元、數據集中單元和數據校正單元，其中：

閥門控制單元用于設置所有閥門的啟動濕度和關閉的停止?jié)穸龋约坝糜诟鶕?jù)土壤濕度值控制閥門的打開與關閉；

土壤濕度檢測單元用于檢測土壤濕度值；

數據集中單元用于獲取各個區域閥門打開到關閉的噴水時間并計算噴水前后的土壤濕度差；

數據校正單元用于根據各個區域的土壤濕度差和噴水時間得到整片土壤的平均濕度變化率，用于通過平均濕度變化率和噴水時間得到各片區域的濕度修正增值，用于通過各片區域的土壤濕度差和濕度修正增值得到各片區域的修正值系數，以及用于將土壤濕度檢測單元實測得到的土壤濕度經過修正值系數修正后輸出至閥門控制單元作為下一次閥門開啟的濕度值指標。

土壤濕度檢測單元獲取土壤的濕度值，將其傳輸至數據校正單元，數據校正單元修將土壤適度單元檢測到的土壤濕度經過修正值系數修正后輸出至閥門控制單元，閥門控制單元根據修正后的土壤濕度值判斷是否開始或者閉合閥門。當?shù)谝淮螄娝畷r，數據校正單元由于沒有數據支持，此時的修正值系數輸出為1，表示此時未校正。

進一步地，數據校正單元中平均濕度變化率其中δhn為土壤濕度差，tn為噴水時間，數據校正單元中濕度修正增值δh修＝hv×tn，修正值系數下一次閥門開啟的濕度值指標hn＝a修×hn，此公式表示將實測土壤濕度經過修正后作為下一次閥門開啟的濕度值指標。

進一步地，土壤濕度檢測單元為濕度傳感器。

綜上，本發明的一種均衡化土壤保濕控制系統，由土壤濕度檢測單元檢測濕度，通過閥門控制單元控制閥門的開合，在數據集中單元的綜合管理下，通過數據校正單元分析區域內多處濕度傳感器的特征，不停的自我修正，實現區域內土壤濕度的均衡化，從而確保土地濕度保持整片基本一致。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
