本發明涉及電力領域，尤其涉及一種新型防鳥占位器。

背景技術：

一般在輸電線路角鋼塔橫擔處，會有一些鳥類在此建巢，這不僅給檢修帶來困擾，而且滴落的鳥糞對絕緣子串容易造成破環，有一定的危險性。

技術實現要素：

本發明的目的在于提供一種新型防鳥占位器，已解決上述背景技術中的技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種新型防鳥占位器，包括固定機構與圓盤機構，所述固定機構包括防鳥護板、前部擋板、通風口、連接板、螺栓孔、螺紋孔，圓盤機構包括固定連接板、螺柱，所述固定機構通過螺栓與螺栓孔連接將其固定在電線桿的橫擔梢上，所述固定機構的防鳥護板為梯形，且底端縱向上開設有凹槽，所述凹槽與角鐵連接，所述防鳥護板的兩側均勻的開設有若干通風口，且防鳥護板的底端開設有多個螺母孔，所述防鳥護板底端四角分別焊接有一個連接板，所述防鳥護板頂端開設有螺紋孔，所述圓盤機構的固定連接板與螺柱焊接，且螺柱與防鳥護板的螺紋孔連接，所述防鳥護板的前端與前部擋板連接。

優選的：安裝使用時相鄰兩個所述防鳥護板之間通過連接板的螺紋孔連接。

優選的：所述防鳥護板1的上表面以及邊棱為弧形。

優選的：所述固定連接板為飛碟狀，邊緣為弧形且上表面的曲面小于下表面的曲面弧度。

優選的：所述的防鳥護板、固定連接板和前部擋板的材料選用PVC硬板材質。

本發明的有益效果是：飛碟狀固定連接板有助于減少風的阻力，避免因為過大的風力將風吹掉，防鳥護板的通風口節省了部分材料以及減少了對風的阻力，且通過固定連接板的圓形結構方便遮擋絕緣子且防止鳥類的糞便滴在絕緣子上，通過角鐵與防鳥護板連接更堅固。

附圖說明

圖1為本發明結構示意圖。

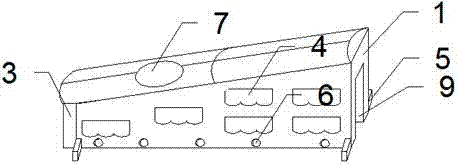

圖2為本發明固定機構示意圖。

圖3為本發明圓盤機構示意圖。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步闡述：

如圖所示，一種新型防鳥占位器，包括固定機構與圓盤機構，所述固定機構包括防鳥護板1、前部擋板3、通風口4、連接板5、螺栓孔6、螺紋孔7，圓盤機構包括固定連接板2、螺柱8，所述固定機構通過螺栓與螺栓孔6連接將其固定在電線桿的橫擔梢上，所述固定機構的防鳥護板1為梯形，且底端縱向上開設有凹槽9，所述凹槽9與角鐵連接，所述防鳥護板1的兩側均勻的開設有若干通風口4，且防鳥護板1的底端開設有多個螺母孔6，所述防鳥護板1底端四角分別焊接有一個連接板5，所述防鳥護板1頂端開設有螺紋孔7，所述圓盤機構的固定連接板2與螺柱8焊接，且螺柱8與防鳥護板1的螺紋孔7連接，所述防鳥護板1的前端與前部擋板3連接。

本實施例中：安裝使用時相鄰兩個所述防鳥護板1之間通過連接板5的螺紋孔螺栓連接。

本實施例中：所述防鳥護板1的上表面以及邊棱為弧形。

本實施例中：所述固定連接板2為飛碟狀，邊緣為弧形且上表面的曲面小于下表面的曲面弧度。

本實施例中：所述的防鳥護板1、固定連接板2和前部擋板3的材料選用PVC硬板材質。

飛碟狀固定連接板有助于減少風的阻力，且上曲面小于下曲面根據風的不同流速產生向下的壓力，因此不易被吹掉，防鳥護板的通風口節省了部分材料以及減少了對風的阻力且通過固定連接板的圓形結構方便遮擋絕緣子且防止鳥類的糞便滴在絕緣子上，通過角鐵與防鳥護板連接更堅固。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，因此等同范圍內的同等變化都囊括在本發明范圍內。
