本發明涉及一種干字型耐張塔中相直掛防鳥組合裝置及其使用方法，尤其是一種能夠有效防止鳥類在干字型耐張塔中相直掛絕緣子上方建巢、棲息的組合防鳥裝置，屬于架空送電線路防鳥害技術領域。

背景技術：

架空輸電線路桿塔的型式多種多樣，不同的防鳥害裝置在不同桿塔上效果也不近相同。像干字型耐張塔，中相直掛和避雷線共用一個橫擔，橫擔上平面是水平的、下面是傾斜的，呈錐型立體框架結構。避雷線掛點位于中相絕緣子串掛點內側，兩個掛點相距較近。避雷線掛點處橫擔內側空間適合鳥類建巢、棲息，而目前沒有有效的防鳥方法和防鳥裝置，鳥類經常將鳥巢搭建在此處。鳥類建巢后，鳥糞嚴重的污染了絕緣子，降低了絕緣子的絕緣強度，易造成絕緣子閃絡，在雨雪或大風季節鳥巢中的鐵線等金屬物體散落極易造成線路短路跳閘，鳥類在絕緣子附近起飛前排便，糞便短接導線和橫擔，容易造成線路短路跳閘。

技術實現要素：

本發明的目的是提供一種干字型耐張塔中相直掛防鳥組合裝置及其使用方法，能夠有效防止鳥類在干字型耐張塔中相直掛絕緣子上方建巢、棲息，解決背景技術存在的上述問題。

本發明的技術方案是：

一種干字型耐張塔中相直掛防鳥組合裝置，包含多個鳥刺一、鳥刺二和鳥刺三；

所述鳥刺一包含針刺一、針刺存儲孔一、底座一、強力磁鐵一、磁鐵固定螺栓一、磁鐵存放凹槽一和磁鐵螺栓緊固孔一，所述底座一的內部設有向下開口的磁鐵存放凹槽一，底座一上部為半圓形球體，下部為圓柱體，半圓形球體上面均勻設有多個針刺存儲孔一，多根針刺一固定在針刺存儲孔一中，呈放射狀，強力磁鐵一匹配設置在磁鐵存放凹槽一內，底座一內部設有磁鐵螺栓緊固孔一，位于磁鐵存放凹槽一上方中心位置，與磁鐵存放凹槽一聯通，磁鐵固定螺栓一穿過強力磁鐵一擰入到磁鐵螺栓緊固孔一內，將強力磁鐵一和底座一緊固在一起；

所述鳥刺二包含針刺二、底座二、針刺存儲孔二、強力磁鐵二、磁鐵固定螺栓二、磁鐵存放凹槽二和磁鐵螺栓緊固孔二，底座二分為上、下兩層，下層的下部為圓柱體，上部為曲面柱體，曲面柱體的上、下兩個端面均為圓形，下端面的直徑小于上端面的直徑；上層的下部為圓柱體，上部為半圓形球體，半圓形球體上面均勻設有多個針刺存儲孔二，多根針刺二固定在針刺存儲孔二中，呈放射狀，底座二內部設有向下開口的磁鐵存放凹槽二，強力磁鐵二匹配設置在磁鐵存放凹槽二內，底座二內部設有磁鐵螺栓緊固孔二，位于磁鐵存放凹槽二上方中心位置，與磁鐵存放凹槽二聯通，磁鐵固定螺栓二穿過強力磁鐵二擰入到磁鐵螺栓緊固孔二內，將強力磁鐵二和底座二緊固在一起；

所述鳥刺三包含針刺三、底座三、針刺存儲孔三、強力磁鐵三、磁鐵固定螺栓三、磁鐵存放凹槽三和磁鐵螺栓緊固孔三，所述底座三分為上、中、下三側，下層的下部為圓柱體，上部為倒圓臺體；中層為圓柱體；上層的下部為圓柱體，上部為半圓形球體；半圓形球體上面均勻設有多個針刺存儲孔三，多根針刺三固定在針刺存儲孔三中，呈放射狀，底座三內部設有向下開口的磁鐵存放凹槽三，強力磁鐵三匹配設置在磁鐵存放凹槽三內，底座三內部設有磁鐵螺栓緊固孔三，位于磁鐵存放凹槽三上方中心位置，與磁鐵存放凹槽三聯通，磁鐵固定螺栓三穿過強力磁鐵三擰入到磁鐵螺栓緊固孔三內，將強力磁鐵三和底座三緊固在一起；

所述鳥刺一設置在橫擔上平面上，多個鳥刺一布置在中相直掛絕緣子串掛點和避雷線掛點附近；所述多個鳥刺二布置在避雷線掛點的橫擔內，針刺垂直向下設置；所述多個鳥刺三布置在橫擔下斜面的角鋼上。

所述針刺一、針刺二和針刺三均為尼龍材質制成。

所述鳥刺三的中層圓柱體的下端面與下層上部倒圓臺體的上端面相匹配，中層圓柱體的上端面的直徑小于上層下部圓柱體的下端面的直徑。

所述針刺二的長度大于針刺一、針刺三的長度。

所述磁鐵螺栓緊固孔一、磁鐵螺栓緊固孔二和磁鐵螺栓緊固孔三內均設有內螺紋。

所述鳥刺二的高度大于鳥刺三的高度，鳥刺三的高度大于鳥刺一的高度。

一種干字型耐張塔中相直掛防鳥組合裝置的使用方法，步驟如下：

步驟一，安裝時，安裝人員首先將鳥刺一通過強力磁鐵一放置在橫擔上平面上，鳥刺一的安裝位置和數量要能夠將中相直掛絕緣子串掛點和避雷線掛點附近覆蓋；

步驟二，然后將鳥刺二通過強力磁鐵二安裝在避雷線掛點橫擔內，針刺向下占據橫擔內空間；

步驟三，最后鳥刺三通過強力磁鐵三放置在橫擔下斜面的角鋼上。

本發明的積極效果：體積小、質量輕，采用尼龍材料不腐蝕、壽命長，使用強磁材料安裝、拆卸方便、安裝位置、安裝方向不受限制。本發明可有效的防止了鳥類在干字型耐張塔中相直掛絕緣子上方建巢、棲息具有廣闊的市場空間。

附圖說明

圖1為本發明鳥刺一結構示意圖；

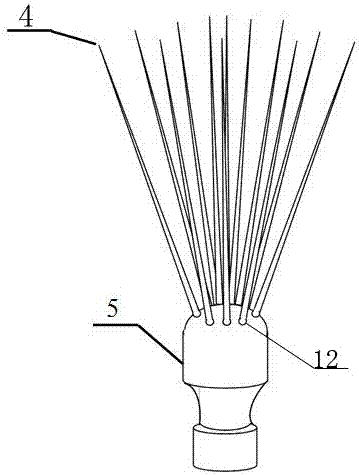

圖2為本發明鳥刺二結構示意圖；

圖3為本發明鳥刺三結構示意圖；

圖4為本發明底座一分解示意圖；

圖5為本發明底座一內部結構示意圖；

圖6為本發明安裝結構俯視圖；

圖7為本發明安裝結構仰視圖；

圖中：針刺一1、針刺存儲孔一2、底座一3、針刺二4、底座二5、針刺三6、底座三7、強力磁鐵一8、磁鐵固定螺栓一9、磁鐵磁鐵存放凹槽一10、磁鐵螺栓緊固孔一11、針刺存儲孔二12、針刺存儲孔三13。

具體實施方式

下面結合附圖和實施例對本發明做進一步的說明：

一種干字型耐張塔中相直掛防鳥組合裝置，包含多個鳥刺一、鳥刺二和鳥刺三；

所述鳥刺一包含針刺一1、針刺存儲孔一2、底座一3、強力磁鐵一8、磁鐵固定螺栓一9、磁鐵存放凹槽一10和磁鐵螺栓緊固孔一11，所述底座一3的內部設有向下開口的磁鐵存放凹槽一10，底座一3上部為半圓形球體，下部為圓柱體，半圓形球體上面均勻設有多個針刺存儲孔一2，多根針刺一1固定在針刺存儲孔一2中，呈放射狀，強力磁鐵一8匹配設置在磁鐵存放凹槽一10內，底座一3內部設有磁鐵螺栓緊固孔一11，位于磁鐵存放凹槽一上方中心位置，與磁鐵存放凹槽一聯通，磁鐵固定螺栓一9穿過強力磁鐵一8擰入到磁鐵螺栓緊固孔一11內，將強力磁鐵一8和底座一3緊固在一起；

所述鳥刺二包含針刺二4、底座二5、針刺存儲孔二12、強力磁鐵二、磁鐵固定螺栓二、磁鐵存放凹槽二和磁鐵螺栓緊固孔二，底座二5分為上、下兩層，下層的下部為圓柱體，上部為曲面柱體，曲面柱體的上、下兩個端面均為圓形，下端面的直徑小于上端面的直徑；上層的下部為圓柱體，上部為半圓形球體，半圓形球體上面均勻設有多個針刺存儲孔二12，多根針刺二4固定在針刺存儲孔二12中，呈放射狀，底座二5內部設有向下開口的磁鐵存放凹槽二，強力磁鐵二匹配設置在磁鐵存放凹槽二內，底座二5內部設有磁鐵螺栓緊固孔二，位于磁鐵存放凹槽二上方中心位置，與磁鐵存放凹槽二聯通，磁鐵固定螺栓二穿過強力磁鐵二擰入到磁鐵螺栓緊固孔二內，將強力磁鐵二和底座二5緊固在一起；

所述鳥刺三包含針刺三6、底座三7、針刺存儲孔三13、強力磁鐵三，磁鐵固定螺栓三、磁鐵存放凹槽三和磁鐵螺栓緊固孔三，所述底座三7分為上、中、下三側，下層的下部為圓柱體，上部為倒圓臺體；中層為圓柱體；上層的下部為圓柱體，上部為半圓形球體；半圓形球體上面均勻設有多個針刺存儲孔三13，多根針刺三6固定在針刺存儲孔三13中，呈放射狀，底座三7內部設有向下開口的磁鐵存放凹槽三，強力磁鐵三匹配設置在磁鐵存放凹槽三內，底座三7內部設有磁鐵螺栓緊固孔三，位于磁鐵存放凹槽三上方中心位置，與磁鐵存放凹槽三聯通，磁鐵固定螺栓三穿過強力磁鐵三擰入到磁鐵螺栓緊固孔三內，將強力磁鐵三和底座三7緊固在一起；

所述鳥刺一設置在橫擔上平面上，多個鳥刺一布置在中相直掛絕緣子串掛點和避雷線掛點附近；所述多個鳥刺二布置在避雷線掛點的橫擔內，針刺垂直向下設置；所述多個鳥刺三布置在橫擔下斜面的角鋼上。

所述針刺一由尼龍材料制成，呈針狀，底部分別插入到針刺存儲孔一內，并用粘合劑粘固；所述針刺存儲孔一、針刺存儲孔二和針刺存儲孔一呈圓孔狀，用于固定針刺；所述底座一3由尼龍材料制成，高度最小，降低了鳥刺的重心。底座一3下部加工成圓形凹槽（既磁鐵存放凹槽一10）用于存放強力磁鐵一8，圓形凹槽內徑與強力磁鐵一外徑相同、圓形凹槽深度與強力磁鐵一厚度相同，并在底座一中心加工成帶有內螺紋的磁鐵螺栓緊固孔一；所述針刺二由尼龍材料制成，呈針狀，長度大于針刺一；所述底座二5由尼龍材料制成；所述針刺三6由尼龍材料制成，其形狀、長度與針刺一相似；所述底座三7由尼龍材料制成，提高了底座的高度，可以防止針刺三接觸到橫擔下平面角鋼立面；所述強力磁鐵一、強力磁鐵二和強力磁鐵三呈圓形，中心帶有圓孔，用于磁鐵固定螺栓一、磁鐵固定螺栓二和磁鐵固定螺栓三的穿入；所述磁鐵固定螺栓一、磁鐵固定螺栓二和磁鐵固定螺栓三由不銹鋼材料制成。

使用過程：

安裝時，安裝人員首先將鳥刺一放置在橫擔上平面上，安裝位置和數量要能夠將中相直掛絕緣子串掛點和避雷線掛點附近覆蓋，防止鳥類駐足、棲息。然后將鳥刺二安裝在避雷線掛點橫擔內，針刺向下占據橫擔內空間，防止鳥類在此位置建巢。鳥刺三放置在橫擔下斜面的角鋼上，阻斷鳥類穿梭通行的通道，阻止鳥類進入到絕緣子掛點上方建巢、棲息。
