本發明涉及農業機械裝置，具體涉及一種豬草打漿機。

背景技術：

目前，豬草是豬的重要食用原料，豬飼料制造生產過程中，有時需要將豬草打碎、攪拌，制漿，以便于養殖禽類的食用，目前生產禽類飼料的專用設備包括飼料攪拌機、破碎機等多種飼料加工機械。草漿機是現有飼料加工設備的一種，而現有的草漿機由于轉速達不到，影響草漿的質量；不方便禽類喂養，操作繁瑣，更多輸入為人力，并且對操作人員存在危險；使用成本高，工作效率低，由于其機器的結構特征導致打漿不徹底，碎石碎渣不能及時清理并且塵土多，效率較低，打漿過程中會有很多原料沒被徹底打漿便被輸出，不利于飼喂。

技術實現要素：

為解決上述技術問題，本發明提供一種豬草打漿機，其特征在于：包括主固定架和主倉體，包括固定支架和主倉體，所所述固定支架固定連接在主倉體的左右側，所述主倉體為橢圓形，包括進料槽，清洗倉，工作倉，出料倉，驅動裝置，所述的進料槽設置在主倉體的右側，所述工作倉設置于主倉體的左側，并且通過檔板與進料槽連接設置，所述清洗倉位于主倉體頂端與進料槽和工作倉連通設置，所述出料倉與所述工作倉連通設置并且與進料槽封閉連接；所述進料槽一側連接設置有推進電機，所述清洗倉內部設置有旋轉機構，上方設置有蓋子，所述蓋子上開口設置有第一進水管，所述清洗倉底部設置有轉彎滾筒輸送機，在所述轉彎滾筒輸送機的底部連接安裝有收集裝置，所述工作倉上部設置有保護蓋，保護蓋上設置有進水管，所述工作倉設置有螺旋刀片，所述螺旋刀片等距安裝在轉軸上，所述轉軸左側與驅動裝置相連接，所述出料倉底部設置有排漿開口，所述排漿開口的底部設置有接收裝置。其進一步的技術方案為:

所述驅動裝置包括步進電機和輸送皮帶。

其進一步的技術方案為:

所述旋轉機構上包括旋轉刀片和旋轉軸。

其進一步的技術方案為:

所述出料倉上設置有玻璃可視窗。

其進一步的技術方案為:

優選的，所述螺旋刀片為雙頭刀片，并且所述螺旋刀片兩邊開刃。

本發明的有益效果如下：

(1)進料槽內設置有推進電機，只需要將草料放入進料槽內，打開推進機開關，草料則被推進入到清洗倉，避免人力往進擠壓。

(2)草料進入到清洗倉中，清洗倉內連接有第一進水管，隨時對草料進行初步的清洗處理，保證草料的干凈，設置的轉彎滾筒輸送機通過電力驅動將草料運輸?shù)焦ぷ鱾}(cāng)，去掉碎石碎渣，收集裝置負責收集清洗草料的水以防浪費。

(3)工作倉開始對草料進行破碎時，保護蓋蓋下防治草料飛濺對操作人員造成傷害。

(4)所述工作倉設置有進水管，隨時方便加水，從而保證打出來的草漿的粘稠度適宜。

(5)該驅動裝置簡單易操作，也為裝置運作提供動力。

(6)通過設置旋轉機構，在對草料進行初步清洗處理的時候也進行初步的破碎，多次破碎提高后續破碎打漿處理的效率。

(7)設置有玻璃可視窗，可隨時觀察漿水的濃度，來判斷是否需要加水。

(8)優選的螺旋刀片為雙頭刀片并且兩邊開刃，提高打漿的效率。

附圖說明

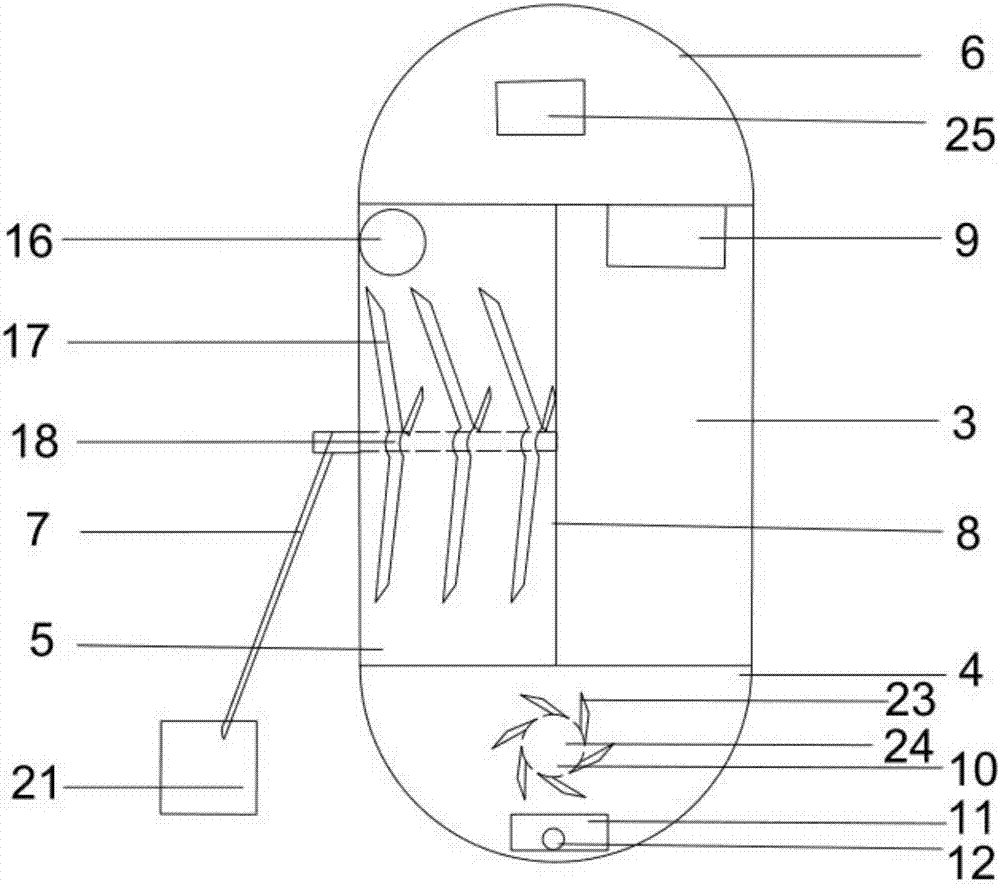

圖1是本發明的主視結構示意圖；

圖2是本發明的俯視結構示意圖；

圖3是本發明清洗倉中轉彎滾筒輸送機的示意圖；

1.固定支架；2.主倉體；3.進料槽；4.清洗倉；5.工作倉；6.出料倉；7.驅動裝置；8.檔板；9.推進電機；10.旋轉機構；11.蓋子；12.第一進水管；13.轉彎滾筒輸送機；14.收集裝置；15.保護蓋；16.進水管；17.螺旋刀片；18.轉軸；19.排漿開口；20.接收裝置；21.步進電機；22.輸送皮帶；23.旋轉刀片；24.旋轉軸；25.玻璃可視窗。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明了，下面通過附圖及實施例，對本發明進行進一步詳細說明。這些附圖均為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。但是應該理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限制本發明的范圍。

實施例一

如圖1、圖2和圖3所示，一種豬草打漿機，包括固定支架1和主倉體2，所述固定支架1固定連接在主倉體2的左右側，所述主倉體2為橢圓形，包括進料槽3，清洗倉4，工作倉5，出料倉6，驅動裝置7，所述的進料槽3設置在主倉體2的右側，所述工作倉5設置于主倉體2的左側，并且通過檔板8與進料槽3連接設置，所述清洗倉4位于主倉體2頂端與進料槽3和工作倉5連通設置，所述出料倉6與所述工作倉5連通設置并且與進料槽3封閉連接；所述進料槽3一側連接設置有推進電機9，所述清洗倉4內部設置有旋轉機構10，上方設置有蓋子11，所述蓋子11上開口設置有第一進水管12，所述清洗倉4底部設置有轉彎滾筒輸送機13，在所述轉彎滾筒輸送機13的底部連接安裝有收集裝置14，所述工作倉上部設置有保護蓋15，保護蓋15上設置有進水管16，所述工作倉5設置有螺旋刀片17，所述螺旋刀片17等距安裝在轉軸18上，所述轉軸18左側與驅動裝置7相連接，所述出料倉6的底部設置有排漿開口19，所述排漿開口19的底部設置有接收裝置20。

該實施例的有益效果如下：

(1)進料槽內設置有推進電機，只需要將草料放入進料槽內，打開推進機開關，草料則被推進入到清洗倉，避免人力往進擠壓。

(2)草料進入到清洗倉中，清洗倉內連接有第一進水管，隨時對草料進行初步的清洗處理，保證草料的干凈，設置的轉彎滾筒輸送機通過電力驅動將草料運輸?shù)焦ぷ鱾}(cāng)，去掉碎石碎渣，收集裝置負責收集清洗草料的水以防浪費。

(3)工作倉開始對草料進行破碎時，保護蓋蓋下防治草料飛濺對操作人員造成傷害。

(4)所述工作倉設置有進水管，隨時方便加水，從而保證打出來的草漿的粘稠度適宜。

實施例二

在實施例一的基礎上，所述驅動裝置7包括步進電機21和輸送皮帶22。

該實施例的有益效果如實施例一，該驅動裝置簡單易操作，也為裝置運作提供動力。

實施例三

在實施例一的基礎上，所述旋轉機構10上包括旋轉刀片23和旋轉軸24。

該實施例的有益效果如實施例一，其中，通過設置旋轉機構，在對草料進行初步清洗處理的時候也進行初步的破碎，多次破碎提高后續破碎打漿處理的效率。

實施例四

在實施例一的基礎上，所述出料倉6上設置有玻璃可視窗25。

該實施例的有益效果如實施例一，設置有玻璃可視窗，可隨時觀察漿水的濃度，來判斷是否需要加水。

實施例五

在實施例一的基礎上，優選的，所述螺旋刀片17為雙頭刀片，并且所述螺旋刀片兩邊開刃。

該實施例的有益效果如下：

該實施例的有益效果如實施例一，螺旋刀片為雙頭刀片并且兩邊開刃，提高打漿的效率。

以上實施例僅為本發明的示例性實施例，不用于限制本發明，本領域技術人員可以在本發明的保護范圍內，對本發明做出各種修改或等同替換，這種修改或等同替換也應視為落在本發明的保護范圍內。
