本發明涉及環保節能領域，具體而言，涉及一種電能蔬菜栽培系統。

背景技術：

蔬菜是人們日常飲食中必不可少的食物之一，其可提供人體所必需的多種維生素和礦物質等營養物質。蔬菜的生長習性各異，并且蔬菜需要在一定的生存環境下培育。

隨著城市化進程不斷推進，建筑用地占用大量生產用地，目前城市內幾乎每家每戶都需要在市場上去購買從較遠地方運輸過來的蔬菜，或者僅能在自家陽臺種植極少量生命力頑強的蔬菜。這種生活方式不僅會消耗昂貴的運輸能源，并且，市民購買到的蔬菜也會存在不新鮮等問題。或者，對于居住面積本身有限的絕大部分家庭，幾乎不能在自家種菜。

因此設計一種能夠有效利用家中閑置空間，種植各種不同的蔬菜，健康環保，而且方便的電能蔬菜栽培系統是目前急需解決的重要問題。

技術實現要素：

本發明的目的在于提供一種電能蔬菜栽培系統，其能有效利用家中閑置空間，種植各種不同的蔬菜，健康環保，而且方便。

本發明的另一目的在于提供另一種電能蔬菜栽培系統，其不僅能有效利用家中閑置空間，種植各種不同的蔬菜，而且其節能環保，健康方便。

本發明解決其技術問題是采用以下的技術方案來實現的：

本發明提供的一種電能蔬菜栽培系統，用于在栽培空間內栽培蔬菜，包括栽培模塊、光照模塊、加熱模塊、控制模塊；

所述栽培模塊用于種植所述蔬菜，所述栽培模塊包括原料單元和供料單元，所述原料單元和所述供料單元連接，所述原料單元用于提供所述蔬菜所需的初始養料，所述供料單元與所述控制模塊連接，用于在控制模塊的控制下選擇性地供給所述蔬菜生長所需的養料。

所述光照模塊包括蔬菜生長燈，所述蔬菜生長燈與所述控制模塊電連接，用于選擇性地向所述蔬菜提供生長所需的光源。

所述加熱模塊與所述控制模塊連接，用于控制所述栽培空間的溫度。

進一步地，所述光照模塊還包括第一計時器；所述計時器與所述控制模塊連接，并且，所述第一計時器與所述蔬菜生長燈連接；所述第一計時器用于當所述蔬菜生長燈開啟時開始計時，并將照射時長傳遞給所述控制模塊；所述控制模塊用于分析比對所述照射時長及預設的光照時間值，并向所述蔬菜生長燈發出控制指令，以控制蔬菜生長燈保持開啟或關閉。

進一步地，所述光照模塊還包括第二計時器，所述第二計時器與所述蔬菜生長燈連接，并且，所述第二計時器與所述控制模塊連接；所述第二計時器用于當所述蔬菜生長燈關閉時開始計時，并將黑暗時長傳遞給所述控制模塊；所述控制模塊用于分析比對所述黑暗時長及預設的黑暗時間值，并向所述蔬菜生長燈發出控制指令，以控制蔬菜生長燈保持關閉或者開啟。

進一步地，所述加熱模塊包括加熱裝置和溫度傳感器，所述溫度傳感器與所述控制模塊連接，用于感應所述栽培空間的溫度，并將感應溫度值傳遞給所述控制模塊；所述加熱裝置與所述控制模塊連接，所述控制模塊用于分析對比所述感應溫度值及所述控制模塊預設的溫度值，并向所述加熱裝置發出控制指令，以控制所述加熱裝置開啟或關閉。

進一步地，所述栽培模塊還包括稱重單元；所述稱重單元與所述原料單元連接，并與所述控制模塊連接，所述稱重單元用于測量所述蔬菜重量，并將測出重量值傳遞給所述控制模塊，所述控制模塊用于將所述測出重量值與所述控制模塊存儲的多個等級重量值進行比對，并根據對應的所述等級重量值控制所述供料單元供給所述蔬菜不同份量的養料。

進一步地，所述電能蔬菜栽培系統還包括停止模塊，所述停止模塊與所述控制模塊連接，用于在所述控制模塊將所述測出重量值與存儲的多個等級重量值進行比對之前，將所述測出重量值與存儲的結束信號比對，并向所述停止模塊發出控制指令，以控制所述停止模塊提示栽培結束或者繼續。

進一步地，所述停止模塊包括死亡信號燈，所述死亡信號燈與所述控制模塊連接；所述結束信號包括初始重量值，當所述測出重量值與所述初始重量值重合，或者，所述測出重量值低于所述初始重量值，所述控制模塊控制所述死亡信號燈閃爍，以提示栽培結束。

進一步地，所述停止模塊還包括成熟信號燈，所述成熟信號燈與所述控制模塊連接；所述結束信號還包括成熟重量值，當所述測出重量值與所述成熟重量值重合，或者，所述測出重量值高于所述成熟重量值，所述控制模塊控制所述成熟信號燈閃爍，以提示栽培結束。

進一步地，所述蔬菜生長燈為led蔬菜生長燈。

本發明提供的另一種電能蔬菜栽培系統，用于在栽培空間內栽培蔬菜，包括栽培模塊、光照模塊、加熱模塊、控制模塊和光伏發電系統。

所述栽培模塊用于栽培所述蔬菜，所述栽培模塊包括原料單元和供料單元，所述原料單元和所述供料單元連接，所述原料單元用于種植所述蔬菜，所述供料單元與所述控制模塊連接，用于選擇性地供給所述蔬菜生長所需的養料。

所述光照模塊包括蔬菜生長燈，所述蔬菜生長燈與所述控制模塊電連接，用于選擇性地向所述蔬菜提供生長所需的光源。

所述加熱模塊與所述控制模塊連接，用于控制所述栽培空間的溫度，以促進所述蔬菜生長。

所述光伏發電系統與所述控制模塊連接，用于向所述電能蔬菜栽培系統提供電源。

本發明實施例的有益效果是：

本發明提供的一種電能蔬菜栽培系統可以在有限的空間內，可根據不同蔬菜需要，通過栽培模塊與控制模塊的配合提供并不斷補充蔬菜生長所需的養料，通過光照模塊、加熱模塊與控制模塊的配合，提供蔬菜生長所需的溫度和光能。因此，本發明提供的電能蔬菜栽培系統可以在任何閑置空間種植各種不同的蔬菜，健康環保，而且方便。

本發明提供的另一種電能蔬菜栽培系統包括栽培模塊、光照模塊、加熱模塊、控制模塊和光伏發電系統，其能夠通過光伏發電系統轉換的電能帶動控制模塊工作，不僅能有效利用家中閑置空間，種植各種不同的蔬菜，而且節能環保，健康方便。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某個實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1為本發明具體實施例提供的電能蔬菜栽培系統的基本組成框圖。

圖2為本發明具體實施例提供的電能蔬菜栽培系統的栽培模塊、停止模塊與控制模塊的組成框圖。

圖3為本發明具體實施例提供的電能蔬菜栽培系統的光照模塊和控制模塊的組成框圖。

圖4為本發明具體實施例提供的電能蔬菜栽培系統的加熱模塊和控制模塊的組成框圖。

圖5為本發明具體實施例提供的電能蔬菜栽培系統的完整組成框圖。

圖標：100-電能蔬菜栽培系統；110-栽培模塊；112-原料單元；114-供料單元；116-稱重單元；120-加熱模塊；122-加熱裝置；124-溫度傳感器；130-光照模塊；132-蔬菜生長燈；134-第一計時器；136-第二計時器；140-停止模塊；142-死亡信號燈；144-成熟信號燈；150-控制模塊。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

在本發明的描述中，需要說明的是，術語“上”“內”等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該發明產品使用時慣常擺放的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”等僅用于區分描述，而不能理解為指示或暗示相對重要性。

在本發明的描述中，還需要說明的是，除非另外有更明確的規定與限定，術語“設置”、“連接”應做更廣義理解，例如，“連接”可以是固定連接，也可以是可拆卸連接，或是一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

下面結合附圖，對本發明的一個實施方式作詳細說明，在不沖突的情況下，下述的實施例中的特征可以相互組合。

本實施例提供一種電能蔬菜栽培系統100，用于在栽培空間內栽培蔬菜。該栽培空間尤其涉及室內閑置空間，在沒有陽光射入的空間內，通過將電能轉換為光能的方式，促進蔬菜生長，并只能地調節空間內的溫度、光照及養料等，以使蔬菜健康快速生長。需要說明的是，本發明所提供的技術方案不限于普通室內，對于空間站等也適用。

圖1為本實施例提供的電能蔬菜栽培系統100的基本組成框圖。請參照圖1，該電能蔬菜栽培系統100包括栽培模塊110、光照模塊130、加熱模塊120、控制模塊150、停止模塊140和光伏發電系統。

栽培模塊110與控制模塊150連接，用于種植蔬菜，并選擇性地給蔬菜提供生長養料。光照模塊130與控制模塊150電連接，用于選擇性地向蔬菜提供生長所需的光源。加熱模塊120包括蔬菜生長燈132，蔬菜生長燈132與控制模塊150連接，用于控制栽培空間的溫度。停止模塊140與控制模塊150連接，用于提示栽培結束。光伏發電系統與與控制模塊150連接，用于向電能蔬菜栽培系統100提供電源。

控制模塊150具有多維度的分析對比及發出指令的功能模塊，各功能模塊分別用于與栽培模塊110、光照模塊130、加熱模塊120連接，以完成相應的工作指令。

具體地，本實施例中，控制模塊150包括光照功能模塊(圖未示)、加熱功能模塊(圖未示)、重量對比功能模塊(圖未示)。其中，光照功能模塊包括預設光照時間值和預設黑暗時間值；加熱功能模塊包括預設溫度值；重量對比功能模塊包括多個等級重量值和結束信號。

可以理解的是，栽培模塊110、光照模塊130及加熱模塊120分別與控制模塊150的不同功能模塊連接，可以智能地調節該電能蔬菜栽培系統100的溫度、光照條件等，同時，可以智能地向蔬菜提供適當的生長養料。

當然，在其他較佳實施例中，可以通過觀察蔬菜生長情況的方式來判定該栽培種植過程是否結束，因此，可不設置停止模塊140。

可理解的是，通過光伏發電系統可充分利用室外自然資源，將室外光能轉換為電能，再利用。需要說明的是，在其他較佳實施例中，該電能蔬菜栽培系統100可采用民用電路系統，而不需設置光伏發電系統。

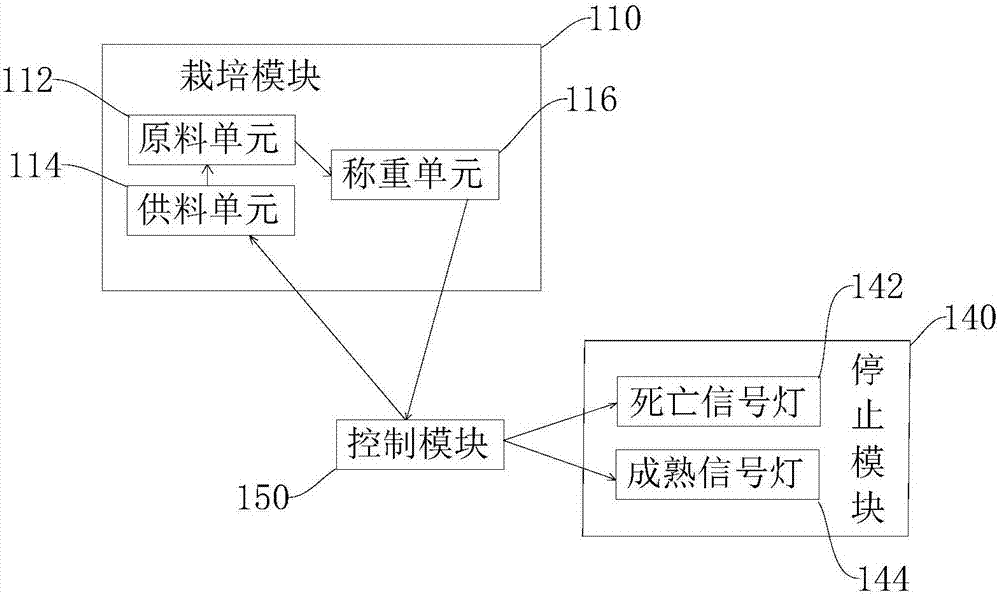

具體地，圖2為本實施例提供的電能蔬菜栽培系統100的栽培模塊110、停止模塊140與控制模塊150的組成框圖。請參照圖2，栽培模塊110包括原料單元112、供料單元114及稱重單元116。原料單元112和供料單元114連接，供料單元114與控制模塊150連接。稱重單元116與原料單元112連接，并且稱重單元116與控制模塊150連接。

原料單元112用于提供蔬菜初始養料。可以理解的是，原料單元112可以為無土栽培基或者營養土培養基。也即是說，播種的蔬菜，或者插接的蔬菜，播種或者插接在該無土栽培基或者營養土培養基中，以獲取初始養料，從而成活。

供料單元114與控制模塊150連接，用于在控制模塊150的控制下選擇性地供給蔬菜生長養料，以使蔬菜營養充足，健康快速生長。

具體地，稱重單元116用于定期地測定原料單元112及蔬菜的重量，并將重量信息傳遞給控制模塊150。控制模塊150接收重量信息，并根據控制模塊150中不同等級重量值對應的不同等級份量的生長養料向供料單元114發出指令，以使供料單元114供給蔬菜不同份量的生長養料。

可以理解的是，在電能蔬菜栽培系統100中，原料單元112、供料單元114及稱重單元116均設置有多個，每個原料單元112用于種植一棵或者一類蔬菜，相印地，每個供料單元114用于向一棵或者一類蔬菜補充生長養料，每個稱重單元116用于獲取一棵或者一類蔬菜及對應原料單元112的重量信息。

需要說明的是，本實施例中，在控制模塊150將測出重量值與存儲的多個等級重量值進行比對之前，控制模塊150將測出重量值與存儲的結束信號比對，若測出的重量值與結束信號重疊，控制模塊150向停止模塊140發出控制指令，以控制停止模塊140提示栽培結束。若測出的重量值在結束信號之外，再與控制模塊150中不同等級重量值分析對比，并根據對應的不同等級份量的生長養料向供料單元114發出指令。

停止模塊140包括死亡信號燈142和成熟信號燈144。死亡信號燈142和成熟信號燈144分別與控制模塊150連接，以提示蔬菜死亡或者蔬菜成熟，以結束蔬菜的種植。

具體的，結束信號包括初始重量值和成熟重量值。當測出重量值與初始重量值重合，或者，測出重量值低于初始重量值，控制模塊150控制死亡信號燈142閃爍，以提示栽培結束。

當測出重量值與成熟重量值重合，或者，測出重量值高于成熟重量值，控制模塊150控制成熟信號燈144閃爍，以提示栽培結束。

圖3為本實施例提供的電能蔬菜栽培系統100的光照模塊130和控制模塊150的組成框圖。請參照圖3，光照模塊130包括蔬菜生長燈132、第一計時器134和第二計時器136。第一計時器134和第二計時器136分別與蔬菜生長燈132連接，并且，與控制模塊150連接，分別用于計算光照時間和黑暗時間。蔬菜生長燈132與控制模塊150連接，用于在控制模塊150的控制作用下，選擇性地向蔬菜提供生長所需的光源。

蔬菜生長燈132為能夠給蔬菜提供生長必須的藍光和紅光的led蔬菜生長燈132。當然，在其他較佳實施例中，蔬菜生長燈132也可以為高壓鹵化燈、高壓鈉化燈等。

第一計時器134用于當蔬菜生長燈132開啟時開始計時，并將照射時長傳遞給控制模塊150。控制模塊150用于分析比對照射時長及預設的光照時間值，并向蔬菜生長燈132發出控制指令，以控制蔬菜生長燈132保持開啟或關閉。

第二計時器136用于當蔬菜生長燈132關閉時開始計時，并將黑暗時長傳遞給控制模塊150。控制模塊150用于分析比對黑暗時長及預設的黑暗時間值，并向蔬菜生長燈132發出控制指令，以控制蔬菜生長燈132保持關閉或者開啟。

因此，光照模塊130使得該系統可以應用于光照不充分，或者缺乏光照的空間內。

圖4為本實施例提供的電能蔬菜栽培系統100的加熱模塊120和控制模塊150的組成框圖。請參照圖4，加熱模塊120包括加熱裝置122和溫度傳感器124。溫度傳感器124與控制模塊150連接，用于感應栽培空間的溫度，并將感應溫度值傳遞給控制模塊150。加熱裝置122與控制模塊150連接，控制模塊150用于分析對比感應溫度值及控制模塊150預設的溫度值，并向加熱裝置122發出控制指令，以控制加熱裝置122開啟或關閉。

在其他較佳實施例中，加熱模塊120還可以包括多檔位的加熱裝置122，以向電能蔬菜栽培系統100提供不同的溫度。

圖5為本實施例提供的電能蔬菜栽培系統100的完整組成框圖。請參照圖5，本實施例提供的電能蔬菜栽培系統100在有限的空間內，可根據不同蔬菜需要，通過栽培模塊110與控制模塊150的配合提供并不斷補充蔬菜生長所需的養料，通過光照模塊130、加熱模塊120與控制模塊150的配合，提供蔬菜生長所需的溫度和光能。因此，本發明提供的電能蔬菜栽培系統100可以在任何閑置空間種植各種不同的蔬菜，健康環保，而且方便。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
