本發明屬于水產養殖技術領域，具體涉及一種用于牛蛙養殖的移動式自動投料喂食裝置。

背景技術：

牛蛙，學名ranacatesbeiana，獨居水棲蛙，體型比其他蛙類大且叫聲如牛，故名牛蛙，為北美最大蛙類。隸屬脊索動物門，脊椎動物亞門，兩棲綱，無尾目，蛙科，蛙屬。牛蛙原產于美國東部數州，后被引進西部各州和其它國家。牛蛙體綠或棕色，腹部白至淡黃色，四肢有黑色條紋。體長約20厘米，后肢長達25厘米。成體大者體重超過0.5千克。常生活靜水中或其附近，春季繁殖，卵產水中，蝌蚪呈綠褐色帶有深色斑點，蝌蚪階段持續1～3年。牛蛙體大肉肥，是世界著名肉用蛙，特別是蛙腿在國際市場很暢銷。牛蛙除供食用外，蛙皮可制革，加工后皮革經染色處理，可制精美皮鞋、提包及手套等。牛蛙營養豐富，味道鮮美，是一種高蛋白、低脂、低膽固醇營養食品，備受人們喜愛。

目前牛蛙的飼養有一個難以解決的問題——飼養投喂。因?yàn)榕Ｍ苡幸粋€(gè)固有習性吃活動食物，當食料呈固定不動態時，牛蛙視而不見，不予覓食。而食料呈活動態，特別當食料呈昆蟲般跳躍態時，牛蛙便爭而捕食。歷來，牛蛙的飼養靠人工投餌，效率較低，需要人長期拋食，造成人力的很大浪費，而且，牛蛙見人來，便遠而避之，因此，飼養效益也較差。

技術實現要素：

針對以上技術問題，本發明提供一種用于牛蛙養殖的移動式自動投料喂食裝置。

本發明的技術方案為：一種用于牛蛙養殖的移動式自動投料喂食裝置，主要包括投喂裝置、移動機構和承載裝置，所述投喂裝置包括儲料桶，所述儲料桶為臥式圓柱結構，儲料桶內的橫軸中心位置設有轉軸，所述轉軸上設有若干攪拌片，儲料桶的左上方設有進料口，所述進料口與儲料桶的交界處設有進料擋板，儲料桶的正下方設有出料口，所述出料口與儲料桶的交界處設有電動閘門，儲料桶的后方設有控制箱，所述控制箱內遠離儲料桶一側壁上設有控制器，所述控制器的下方設有電源室，控制器的對側設有一號電機，所述一號電機的上方連接有一號連軸器，所述一號連軸器的上方連接有拐角減速器，所述拐角減速器的一端與所述轉軸的后端相連，所述電源箱的左側設有二號電機，所述二號電機的右側連接有二號連軸器，所述二號連軸器的右側連接有減速器，所述移動機構連接在投喂裝置和所述承載裝置之間，移動機構包括驅動軸、驅動輪、傳動軸、傳動輪和底板，所述驅動輪共兩個，分別穿套連接在所述驅動軸的左右兩端，驅動軸的后端與所述減速器相連，所述傳動輪共兩個，分別穿套連接在所述傳動軸的左右兩端，所述底板連接在驅動軸和傳動軸之間，底板與出料口貫穿連接，所述承載裝置包括承重板、導軌條、投料槽和固定機構，所述投料槽位于所述承重板的橫軸中心位置，所述導軌條設置在投料槽的兩個長邊上，導軌條與驅動輪和傳動輪滾動連接，所述固定機構將承重板固定連接在池岸上。

進一步的，所述固定機構共有一對，包括樁柱、主支撐梁、第一副支撐梁和第二副支撐梁，所述樁柱的下半部分埋于所述池岸下方，樁柱的上端面固定連接在所述承重板靠近池岸一側的下方，所述主支撐梁為斜梁結構，主支撐梁的一端固定連接在樁柱的下半部分側面，主支撐梁的另一端固定連接在承重板遠離池岸一側的下方，所述第一副支撐梁的一端固定連接在承重板與樁柱的交界處，第一副支撐梁的另一端固定連接在主支撐梁的中間位置，所述第二副支撐梁的一端固定連接在主支撐梁的中間位置，第二副支撐梁的另一端固定連接在承重板的短側邊的中心位置，固定機構可保證整個半懸空裝置的穩固。

進一步的，所述固定機構的固定方法為，分別在距離所述池岸邊10-15cm處挖兩個寬度為40-50cm，長度為40-50cm，深度為90-120cm的基坑，然后將連為一體的部分樁柱和主支撐梁置于所述基坑內，并保持樁柱與地面垂直，最后在基坑內澆灌混凝土加固成型2-5天，因?yàn)槌匕杜R近水源，土壤易松動，通過混凝土澆筑加固，可大大提供安全性。

進一步的，所述承重板靠近池岸方向的內部設有電纜線，所述電纜線的一端連接地面電源，另一端與所述電源室相連，承重板的側面還設有聲誘器，聲誘器可誘使牛蛙集聚過來覓食。

進一步的，所述投料槽下方的兩個長邊上各設有-個黑光燈，所述黑光燈內嵌于所述承重板，黑光燈的四周還設有防水罩，黑光燈可誘捕蚊蟲，為牛蛙增加食料。

進一步的，所述儲料桶的桶側壁分為三層結構，外層為保溫層，中間層為電導絲加熱層，內層為傳熱層，所述傳熱層采用的是銅基或鐵基復合材料，所述銅基或鐵基復合材料的表面涂覆有防霉殺菌涂層，采用電導絲加熱可進一步發揮出飼料的香味，從而誘使更多的牛蛙過來覓食。

進一步的，所述防霉殺菌涂層的組成成分按重量百分比計包括：0.5-2％納米抗菌劑、2-4％負離子粉、6-9％納米陶瓷粉、5-8％鋯英石粉、1-2％甲殼多糖、1-3％魚糖蛋白、10-14％聚四氟乙烯樹脂、8-11％聚乙二醇、0.3-0.5％分散劑、2-4％硅溶膠、余量為純凈水，儲料桶內壁的防霉殺菌涂層可抑制霉菌和細菌的生長，保證飼料的衛生，從而減少牛蛙的得病率。

進一步的，所述攪拌片與所述轉軸等長，攪拌片的末端連接有毛刷，所述毛刷與所述儲料桶的側壁相接觸，攪拌片之一上設有溫度傳感器，毛刷可減少飼料的掛壁現象。

本發明的工作方法為：按照上述固定機構的固定方法將承重板固定在池岸上，并通過移動機構將投喂裝置活動連接在承重板，使用時，打開料擋板，將定量的牛蛙飼料從進料口倒入儲料桶內，關閉料擋板，接通電源，通過聲誘器誘導牛蛙集聚過來，并通過黑光燈捕獵蚊蟲，飼料在儲料桶的加熱條件下并通過攪拌片翻攪3-5min，打開電動閘門，投喂裝置隨移動機構沿導軌條進行往復直線運動，飼料通過投料槽均勻投撒到養殖池內，待投撒完畢，關閉電源，裝置停止。

與現有技術相比，本發明的有益效果為：本發明的投喂裝置隨移動機構沿導軌條進行往復直線運動，并通過投料槽動態式拋灑飼料，相較于普通的飼料帶喂食和投餌機喂食，本發明投撒的飼料面積大且動態性強，增加了牛蛙的捕食興趣，其中，儲料桶側壁還設有加熱層，飼料通過加熱香味更加濃郁，利于吸引牛蛙覓食，其中本發明在投撒飼料時伴隨攪拌片攪動，相較于普通的振動投撒，飼料投撒更加均勻，其中，攪拌片的末端還設有毛刷，可減少飼料的掛壁現象，其中儲料桶的內壁上還涂覆有防霉殺菌涂層，可抑制霉菌和細菌的生長，保證飼料的衛生，從而減少牛蛙的得病率。總之，本發明結構簡單、可實現自動投喂，并大大提高牛蛙捕食興趣。

附圖說明

圖1是本發明的整體結構示意圖；

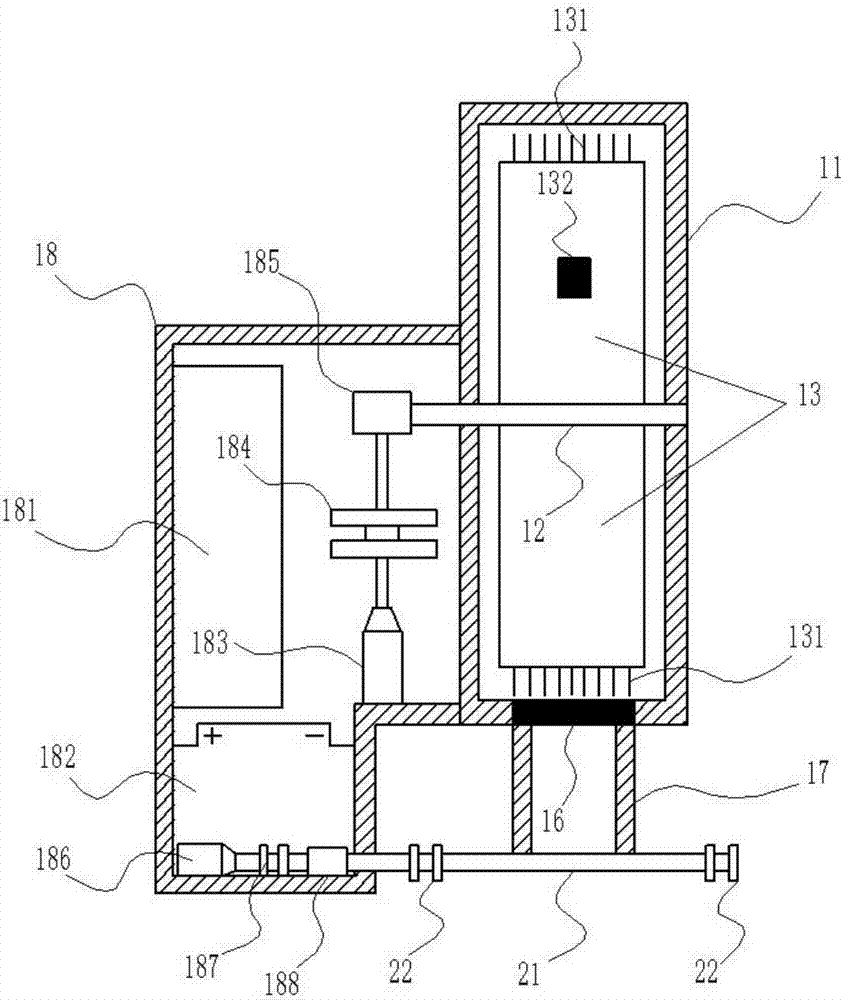

圖2是本發明的投喂裝置和移動機構的左剖視圖；

圖3是本發明的投喂裝置的正面剖視圖；

圖4是本發明的移動機構的結構示意圖；

圖5是本發明的承重板的仰視圖；

圖6是本發明的固定機構安裝示意圖。

其中，1-投喂裝置、11-儲料桶、12-轉軸、13-攪拌片、131-毛刷、132-溫度傳感器、14-進料口、15-進料擋板、16-出料口、17-電動閘門、18-控制箱、181-控制器、182-電源室、183-一號電機、184-一號連軸器、185-拐角減速器、186-二號電機、187-二號連軸器、188-減速器、2-移動機構、21-驅動軸、22-驅動輪、23-傳動軸、24-傳動輪、25-底板、3-承載裝置、31-承重板、32-導軌條、33-投料槽、34-固定機構、341-樁柱、342-主支撐梁、343-第一副支撐梁、344-第二副支撐梁、35-電纜線、36-聲誘器、37-黑光燈、38-防水罩、4-池岸、41-基坑、42-混凝土。

具體實施方式

為便于對本發明實施例的理解，下面結合圖1-6及具體實施例做進一步的解釋說明，實施例并不構成對本發明實施例的限定。

如圖1-5所示，一種用于牛蛙養殖的移動式自動投料喂食裝置，主要包括投喂裝置1、移動機構2和承載裝置3，投喂裝置1包括儲料桶11，其中，儲料桶11的桶側壁分為三層結構，外層為保溫層，中間層為電導絲加熱層，內層為傳熱層，傳熱層采用的是銅基或鐵基復合材料，銅基或鐵基復合材料的表面涂覆有防霉殺菌涂層，采用電導絲加熱可進一步發揮出飼料的香味，從而誘使更多的牛蛙過來覓食。其中，防霉殺菌涂層的組成成分按重量百分比計包括：0.9％納米抗菌劑、3％負離子粉、7％納米陶瓷粉、6％鋯英石粉、1.5％甲殼多糖、2％魚糖蛋白、12％聚四氟乙烯樹脂、9％聚乙二醇、0.4％分散劑、3％硅溶膠、余量為純凈水，儲料桶內壁的防霉殺菌涂層可抑制霉菌和細菌的生長，保證飼料的衛生，從而減少牛蛙的得病率。儲料桶11為臥式圓柱結構，儲料桶11內的橫軸中心位置設有轉軸12，轉軸12上設有6個攪拌片13，如圖3所示，攪拌片13與轉軸12等長，攪拌片13的末端連接有毛刷131，毛刷131與儲料桶11的側壁相接觸，攪拌片13之一上設有溫度傳感器132，毛刷可減少飼料的掛壁現象。儲料桶11的左上方設有進料口14，進料口14與儲料桶11的交界處設有進料擋板15，儲料桶11的正下方設有出料口16，出料口16與儲料桶11的交界處設有電動閘門17，儲料桶11的后方設有控制箱18，如圖2所示，控制箱18內遠離儲料桶11一側壁上設有控制器181，控制器181的下方設有電源室182，控制器181的對側設有一號電機183，一號電機183的上方連接有一號連軸器184，一號連軸器184的上方連接有拐角減速器185，拐角減速器185的一端與轉軸12的后端相連，電源箱的左側設有二號電機186，二號電機186的右側連接有二號連軸器187，二號連軸器187的右側連接有減速器188，如圖4所示，移動機構2連接在投喂裝置1和承載裝置3之間，移動機構包括驅動軸21、驅動輪22、傳動軸23、傳動輪24和底板25，驅動輪22共兩個，分別穿套連接在驅動軸21的左右兩端，驅動軸21的后端與減速器186相連，傳動輪24共兩個，分別穿套連接在傳動軸23的左右兩端，底板25連接在驅動軸21和傳動軸23之間，底板25與出料口16貫穿連接，承載裝置3包括承重板31、導軌條32、投料槽33和固定機構34，如圖5所示，承重板31靠近池岸4方向的內部設有電纜線35，電纜線35的一端連接地面電源，另一端與電源室182相連，承重板31的側面還設有聲誘器36，聲誘器36可誘使牛蛙集聚過來覓食。投料槽33下方的兩個長邊上各設有3個黑光燈37，黑光燈37內嵌于承重板31，黑光燈37的四周還設有防水罩38，黑光燈可誘捕蚊蟲，為牛蛙增加食料。如圖1所示，固定機構34共有一對，包括樁柱341、主支撐梁342、第一副支撐梁343和第二副支撐梁344，樁柱341的下半部分埋于池岸4下方，樁柱341的上端面固定連接在承重板31靠近池岸4一側的下方，主支撐梁342為斜梁結構，主支撐梁342的一端固定連接在樁柱341的下半部分的側面，主支撐梁342的另一端固定連接在承重板31遠離池岸一側的下方，第一副支撐梁343的一端固定連接在承重板31與樁柱341的交界處，第一副支撐梁343的另一端固定連接在主支撐梁342的中間位置，第二副支撐梁344的一端固定連接在主支撐梁342的中間位置，第二副支撐梁344的另一端固定連接在承重板31的短側邊的中心位置，固定機構34可保證整個半懸空裝置的穩固。如圖6所示，固定機構34的固定方法為，分別在距離池岸4邊15cm處挖兩個寬度為50cm，長度為50cm，深度為120cm的基坑41，然后將連為一體的部分樁柱341和主支撐梁342置于基坑41內，并保持樁柱341與地面垂直，最后在基坑41內澆灌混凝土42加固成型3天，因?yàn)槌匕杜R近水源，土壤易松動，通過混凝土澆筑加固，可大大提供安全性。投料槽33位于承重板31的橫軸中心位置，導軌條32設置在投料槽33的兩個長邊上，導軌條32與驅動輪22和傳動輪24滾動連接，固定機構34將承重板31固定連接在池岸4上。

本發明的工作方法為：按照上述固定機構34的固定方法將承重板31固定在池岸4上，并通過移動機構2將投喂裝置1活動連接在承重板31，使用時，打開料擋板15，將定量的牛蛙飼料從進料口14倒入儲料桶11內，關閉料擋板15，接通電源，通過聲誘器36誘導牛蛙集聚過來，并通過黑光燈37捕獵蚊蟲，飼料在儲料桶11的加熱條件下并通過攪拌片13翻攪5min，打開電動閘門17，投喂裝置1隨移動機構2沿導軌條32進行往復直線運動，飼料通過投料槽33均勻投撒到養殖池內，待投撒完畢，關閉電源，裝置停止。

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明實施例技術方案的精神和范圍。
