本發明屬于農業機械技術領域，尤其是涉及一種田埂筑埂機。

背景技術：

田埂作為田間地塊的分界線，具有蓄水和供農戶行走的功能，田埂必需堅實牢固，且不垮塌；以往的田埂的筑埂往往是農戶用鐵鍬將土壤放置在筑埂的位置，用鐵鍬拍實，這樣所筑的田埂只是外表拍實而內部松軟，極有可能開裂，成為漏水的隱患，并且均勻性和一致性較差，此種田埂耗費勞動強度大，效率低，牢固性差，且易垮塌。

技術實現要素：

本發明針對上述存在的問題，提供了一種田埂筑埂機，其解決技術問題的技術方案是：

一種田埂筑埂機，掛接在拖拉機上，用于構筑農田的田埂，其特征在于，包括機架、螺旋松土裝置、收土裝置、壓土成型裝置、動力傳輸裝置；所述螺旋松土裝置、收土裝置、壓土成型裝置、動力傳輸裝置安裝在機架上；所述螺旋松土裝置安裝在機架的前下方，螺旋松土裝置包括轉軸b、螺旋攪拌槳和齒輪d，螺旋攪拌槳垂直安裝在轉軸b上，所述通過機架兩邊框的中心線與地面垂直的面為中心面，螺旋攪拌槳頭部為刀片狀，螺旋攪拌槳頭部向中心面與地面相交的中心線方向彎曲，可使螺旋攪拌槳旋轉耕地的土壤向中心面與地面相交的中心線方向收集；所述收土裝置包括收土擋板a和收土擋板b，收土擋板a安裝在機架最前端下方的兩側，向中心面與地面相交的中心線方向收集機架兩側的土壤，收土擋板b位于螺旋松土裝置后方，用來向中心面與地面相交的中心線方向收集螺旋攪拌槳旋耕的土壤；所述壓土成型裝置位于機架的后下方，包括側壓輥、中壓輥、轉軸a和齒輪a，側壓輥、中壓輥固定安裝在轉軸a上，可繞轉軸a旋轉，輥壓形成梯形田埂形狀，轉軸a兩端安裝有齒輪a；所述動力傳輸裝置安裝在機架上，包括變向齒輪箱、輸出傳動軸、輸入傳動軸、齒輪b、齒輪c和動力傳動桿，所述動力傳動桿一端與拖拉機機頭的電機連接，一端與變向齒輪箱的輸入傳動軸連接，經變向齒輪箱變向，帶動輸出傳動軸轉動，輸出傳動軸帶動齒輪b和齒輪c轉動，齒輪b帶動齒輪a轉動，齒輪c帶動齒輪d轉動。

優選地，所述螺旋松土裝置、壓土成型裝置、動力傳輸裝置通過連接件a安裝在機架上。

優選地，所述齒輪a和齒輪b在一個豎直面上，通過齒輪鏈條連接，外安裝有齒輪罩a。

優選地，所述齒輪b和齒輪c同軸，分別對稱安裝在變向齒輪箱兩側。

優選地，所述齒輪c和齒輪d在一個豎直面上，通過齒輪鏈條連接，外安裝有齒輪罩b。

優選地，所述收土擋板a前部向機架外側傾斜，通過環形連接件c連接在機架上，收土擋板a垂直于地面，底邊向中心面與地面相交的中心線方向彎曲與地面齊平；所述收土擋板b前部向機架外側傾斜，通過連接件連接在機架上，收土擋板b垂直于地面，底邊向中心面與地面相交的中心線方向彎曲與地面齊平；所述收土擋板a底邊和收土擋板b底邊均為刀片狀。

優選地，所述動力傳動桿和輸入傳動軸鉸接。

優選地，所述機架上安裝有支腿，支腿通過連接件b固定在機架四角外下方。

優選地，所述機架上安裝有支架，支架前端安裝有車頭連接件。

優選地，所述側壓輥為圓錐狀圓盤，圓盤通過加固件與轉軸a固定連接，側壓輥靠近中壓輥的一面通過螺絲安裝固定有多個扇狀壓土葉片，覆蓋整個側壓輥靠近中壓輥的一面，壓土葉片之間接觸的邊緣相互疊壓，螺絲由側壓輥的另一面穿透側壓輥至靠近中壓輥的一面將壓土葉片固定；所述側壓輥上部安裝有上擋板，上擋板固定在機架上，上部有連接板與支架固定連接。

本發明具有以下有益效果：

本發明可懸掛在拖拉機上使用，結構科學合理，構筑的田埂質量高，效率高，無需人工輔助，田埂均勻性和一致性較好，此種田埂耗費勞動強度小，牢固性高，不易垮塌。

附圖說明

圖1是本發明的俯視結構示意圖。

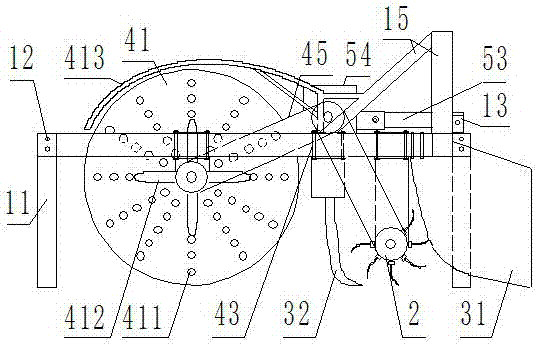

圖2是本發明的側視結構示意圖。

圖中：1.機架，11.支腿，12.連接件b，13.車頭連接件，14.中心面，15.支架，2.螺旋松土裝置，21.螺旋攪拌槳，22.轉軸b，23.齒輪d，24.齒輪罩b，3.收土裝置，31.收土擋板a，32.收土擋板b，33.連接件c，4.壓土成型裝置，41.側壓輥，411.螺絲，412.加固件，413.上擋板，414.壓土葉片，42.齒輪a，43.連接件a，44.轉軸a，45.齒輪罩a，46.中壓輥，5.動力傳輸裝置，51.齒輪b，52.齒輪c，53.動力傳動桿，54.變向齒輪箱，55.輸出傳動軸，56.輸入傳動軸。

具體實施方式

下面將結合本發明的附圖，對本發明的技術方案進行清楚、完整地描述。

一種田埂筑埂機，掛接在拖拉機上，用于構筑農田的田埂，其特征在于，包括機架1、螺旋松土裝置2、收土裝置3、壓土成型裝置4、動力傳輸裝置5；所述螺旋松土裝置2、收土裝置3、壓土成型裝置4、動力傳輸裝置5安裝在機架1上；所述螺旋松土裝置2安裝在機架1的前下方，螺旋松土裝置2包括轉軸b22、螺旋攪拌槳21和齒輪d23，螺旋攪拌槳21垂直安裝在轉軸b22上，所述通過機架1兩邊框的中心線與地面垂直的面為中心面14，螺旋攪拌槳21頭部為刀片狀，螺旋攪拌槳21頭部向中心面與地面相交的中心線方向彎曲，可使螺旋攪拌槳21旋轉耕地的土壤向中心面與地面相交的中心線方向收集；所述收土裝置3包括收土擋板a31和收土擋板b32，收土擋板a31安裝在機架1最前端下方的兩側，向中心面與地面相交的中心線方向收集機架兩側的土壤，收土擋板b32位于螺旋松土裝置2后方，用來向中心面與地面相交的中心線方向收集螺旋攪拌槳21旋耕的土壤；所述壓土成型裝置4位于機架1的后下方，包括側壓輥41、中壓輥46、轉軸a44和齒輪a42，側壓輥41、中壓輥46固定安裝在轉軸a44上，可繞轉軸a44旋轉，輥壓形成梯形田埂形狀，轉軸a44兩端安裝有齒輪a42；所述動力傳輸裝置5安裝在機架1上，包括變向齒輪箱54、輸出傳動軸55、輸入傳動軸56、齒輪b51、齒輪c52和動力傳動桿53，所述動力傳動桿53一端與拖拉機機頭的電機連接，一端與變向齒輪箱54的輸入傳動軸56連接，經變向齒輪箱54變向，帶動輸出傳動軸55轉動，輸出傳動軸55帶動齒輪b51和齒輪c52轉動，齒輪b51帶動齒輪a42轉動，齒輪c52帶動齒輪d23轉動。

優選地，所述螺旋松土裝置2、壓土成型裝置4、動力傳輸裝置5通過連接件a43安裝在機架1上。

優選地，所述齒輪a42和齒輪b51在一個豎直面上，通過齒輪鏈條連接，外安裝有齒輪罩a45。

優選地，所述齒輪b51和齒輪c52同軸，分別對稱安裝在變向齒輪箱54兩側。

優選地，所述齒輪c52和齒輪d23在一個豎直面上，通過齒輪鏈條連接，外安裝有齒輪罩b24。

優選地，所述收土擋板a31前部向機架1外側傾斜，通環形連接件c33連接在機架1上，收土擋板a31垂直于地面，底邊向中心面與地面相交的過中心線方向彎曲與地面齊平；所述收土擋板b32前部向機架1外側傾斜，通過連接件連接在機架1上，收土擋板a31垂直于地面，底邊向中心面與地面相交的中心線方向彎曲與地面齊平；所述收土擋板a31底邊和收土擋板b32底邊均為刀片狀。

優選地，所述動力傳動桿53和輸入傳動軸56鉸接。

優選地，所述機架1上安裝有支腿11，支腿11通過連接件b12固定在機架1四角外下方。

優選地，所述機架1上安裝有支架15，支架15前端安裝有車頭連接件13。

優選地，所述側壓輥41為圓錐狀圓盤，圓盤通過加固件412與轉軸a44固定連接，側壓輥41靠近中壓輥46的一面通過螺絲411安裝固定有多個扇狀壓土葉片414，覆蓋整個側壓輥41靠近中壓輥46的一面，壓土葉片414之間接觸的邊緣相互疊壓，螺絲411由側壓輥41的另一面穿透側壓輥41至靠近中壓輥46的一面將壓土葉片414固定；所述側壓輥41上部安裝有上擋板413，上擋板413固定在機架1上，上部有連接板與支架15固定連接。

工作時，本筑埂機可根據機具的大小與不同馬力的輪式及拖拉機配套使用，支腿11可卸下，安裝上同高度的行走輪進行筑埂，其工作效率高，是人工的40-50倍，筑埂質量高，所筑的埂優于人工筑埂，還不需要人工輔助，壓實度也很好，牢固性高，不易垮塌。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本發明的保護范圍之內。
