本發明涉及農業機械技術領域，具體為一種方便拆卸的農業翻土機。

背景技術：

翻土機是對農田土地進行疏松的裝置，主要是把農田底部的土往上翻的裝置。

現有的農業翻土機不方便進行拆卸，導致翻土裝置損壞時，不方便對其進行拆卸維修，翻土裝置在翻土過程中，翻土裝置內部容易被泥土粘附，從而影響翻土裝置對土地的翻土操作，由于其不方便進行拆卸，不容易對翻土裝置的內部進行清洗，從而影響農業翻土機的使用。

技術實現要素：

本發明的目的在于提供一種方便拆卸的農業翻土機，具備便于拆卸的優點，解決了農業翻土機不方便進行拆卸，影響對翻土裝置進行清洗或維修的操作，影響農業翻土機使用的問題。

為實現上述目的，本發明提供如下技術方案：一種方便拆卸的農業翻土機，包括農業翻土機本體，所述農業翻土機本體包括農業拖拉機，所述農業拖拉機的右側固定連接有固定架，所述固定架的底部固定連接有連接桿，所述連接桿的底部固定連接有翻土設備，所述固定架的內部開設有連接槽，所述固定架的底部開設有連接開口，所述連接槽通過連接開口與固定架的外側相連通，所述連接桿的頂部通過連接開口與連接槽相插接，所述固定架的內部開設有固定槽，所述固定槽與連接槽相連通，所述連接桿的內部開設有內腔，所述連接桿的外側開設有固定開口，所述內腔通過固定開口與連接桿的外側相連通，所述內腔的內部設有固定塊，所述固定塊通過固定開口延伸至連接桿的外側，所述固定塊與固定槽相插接。

優選的，所述內腔、固定塊和固定槽的數量均為兩個，兩個所述固定塊分別位于連接桿的左側與連接桿的右側，兩個所述固定槽分別位于連接槽的左側與連接槽的右側。

優選的，所述固定架的頂部開設有移動槽，所述移動槽與固定槽相連通。

優選的，所述固定槽的內部設有控制推板，所述控制推板的頂部固定連接有延伸桿，所述延伸桿的頂部通過移動槽延伸至固定架的外側，所述延伸桿的頂部固定連接有控制把手。

優選的，所述內腔的內部設有支撐彈簧，所述支撐彈簧的一端與內腔的內側面固定連接，所述支撐彈簧的另一端與固定塊的外側面固定連接。

優選的，所述翻土設備的內部固定安裝有翻土鏟刀，所述翻土鏟刀的數量不少于五個，且五個所述翻土鏟刀以等距離的形式進行排列。

與現有技術相比，本發明的有益效果如下：

本發明通過固定架和連接桿之間的分離，實現對翻土設備的拆卸，通過控制固定塊收縮至內腔內部，使得固定塊與固定槽進行分離，方便連接桿與連接槽進行分離，從而實現對連接桿的拆卸，使得翻土設備與農業拖拉機進行分離，從而方便對翻土設備進行相應的維修或清洗，使得翻土設備不影響農業翻土操作，達到了便于拆卸的優點，從而有效的解決了農業翻土機不方便進行拆卸，影響對翻土裝置進行清洗或維修的操作，影響農業翻土機使用的問題。

附圖說明

圖1為本發明結構示意圖；

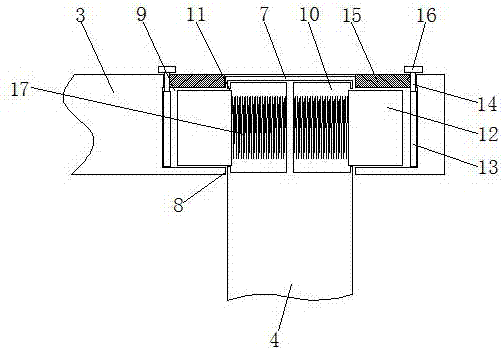

圖2為本發明局部結構示意圖。

圖中：1農業翻土機本體、2農業拖拉機、3固定架、4連接桿、5翻土設備、6翻土鏟刀、7連接槽、8連接開口、9固定槽、10內腔、11固定開口、12固定塊、13控制推板、14延伸桿、15移動槽、16控制把手、17支撐彈簧。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，一種方便拆卸的農業翻土機，包括農業翻土機本體1，農業翻土機本體1包括農業拖拉機2，農業拖拉機2的右側固定連接有固定架3，固定架3的底部固定連接有連接桿4，通過固定架3和連接桿4之間的分離，實現對翻土設備5的拆卸，連接桿4的底部固定連接有翻土設備5，使得翻土設備5與農業拖拉機2進行分離，從而方便對翻土設備5進行相應的維修或清洗，使得翻土設備5不影響農業翻土操作，翻土設備5的內部固定安裝有翻土鏟刀6，翻土鏟刀6的數量不少于五個，且五個翻土鏟刀6以等距離的形式進行排列，固定架3的內部開設有連接槽7，固定架3的底部開設有連接開口8，連接槽7通過連接開口8與固定架3的外側相連通，連接桿4的頂部通過連接開口8與連接槽7相插接，固定架3的內部開設有固定槽9，固定槽9與連接槽7相連通，連接桿4的內部開設有內腔10，連接桿4的外側開設有固定開口11，內腔10通過固定開口11與連接桿4的外側相連通，內腔10的內部設有固定塊12，固定塊12通過固定開口11延伸至連接桿4的外側，固定塊12與固定槽9相插接，通過控制固定塊12收縮至內腔10內部，使得固定塊12與固定槽9進行分離，方便連接桿4與連接槽7進行分離，從而實現對連接桿4的拆卸，內腔10的內部設有支撐彈簧17，通過支撐彈簧17支撐固定塊12與固定槽9之間進行連接，支撐彈簧17的一端與內腔10的內側面固定連接，支撐彈簧17的另一端與固定塊12的外側面固定連接，內腔10、固定塊12和固定槽9的數量均為兩個，兩個固定塊12分別位于連接桿4的左側與連接桿4的右側，兩個固定槽9分別位于連接槽7的左側與連接槽7的右側，固定架3的頂部開設有移動槽15，移動槽15與固定槽9相連通，固定槽9的內部設有控制推板13，控制推板13的頂部固定連接有延伸桿14，延伸桿14的頂部通過移動槽15延伸至固定架3的外側，延伸桿14的頂部固定連接有控制把手16，通過推動控制把手16在移動槽15內進行移動，在移動過程中，控制推板13推動固定塊12進行移動，使得固定塊12收縮至內腔10內，使固定塊12與固定槽9進行分離，方便進行連接桿4與固定架3之間的分離，達到了便于拆卸的優點，從而有效的解決了農業翻土機不方便進行拆卸，影響對翻土裝置進行清洗或維修的操作，影響農業翻土機使用的問題。

綜上所述：該方便拆卸的農業翻土機，通過固定架3和連接桿4之間的分離，實現對翻土設備5的拆卸，通過控制固定塊12收縮至內腔10內部，使得固定塊12與固定槽9進行分離，方便連接桿4與連接槽7進行分離，從而實現對連接桿4的拆卸，使得翻土設備5與農業拖拉機2進行分離，從而方便對翻土設備5進行相應的維修或清洗，使得翻土設備5不影響農業翻土操作，解決了解決了農業翻土機不方便進行拆卸，影響對翻土裝置進行清洗或維修的操作，影響農業翻土機使用的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
