本發明涉及草坪培育領域，特別是指一種草坪培育裝置。

背景技術：

隨著溫室效應的嚴重化及環境資源的惡化，擴大綠化面積成為城市建設中相當重要的一部分，其中種植草坪是既快又好的方式之一，能夠在短期內顯示成效，但目前的草坪培育周期過長、草坪質量差，不能夠滿足現狀的需求。

技術實現要素：

本發明提出一種草坪培育裝置，通過在培育倉內設置遮陽裝置、營養液箱、水箱、補光裝置、溫度控制裝置、濕度控制裝置及主控制面板，使得草坪在培育倉內能夠更好地生長，滿足了草坪的需求量。

本發明的技術方案是這樣實現的：

一種草坪培育裝置，包括：培育倉，所述培育倉內相鄰設置有主支撐架及副支撐架，所述主支撐架上安裝有遮陽裝置，所述副支撐架上安裝有水箱、營養液箱，所述培育倉內還設置有主控面板、溫度控制裝置、濕度控制裝置及補光裝置，所述溫度控制裝置、濕度控制裝置及補光裝置均與所述主控制面板連接。

進一步，所述補光裝置包括設置于地面上的軌道、可沿著所述軌道移動的移動架及設置于所述移動架上的照明燈，所述照明燈連接有光敏傳感器，所述移動架上設置有位置傳感器，所述光敏傳感器及位置傳感器均與所述主控制面板連接。

進一步，所述濕度控制裝置包括儲水槽、加濕器、濕度傳感器，所述儲水槽與所述加濕器連接，所述加濕器及濕度傳感器均與所述主控制面板連接。

進一步，所述溫度控制裝置包括溫度傳感器、風扇，所述溫度傳感器及風扇均與所述主控制面板連接。

進一步，所述營養液箱上安裝有第一控制閥門，所述第一控制閥門上安裝有第一流量傳感器，所述第一流量傳感器及第一控制閥門均與所述主控制面板連接；所述第一控制閥門連接有滴液器。

進一步，所述水箱內安裝有水泵，所述水箱上安裝有第二控制閥門，所述第二控制閥門上安裝有第二流量傳感器，所述第二控制閥門及第二流量傳感器均與所述主控制面板連接。

進一步，所述遮陽裝置上開設有可開合的透風口。

進一步，所述加濕器內安裝有液位計，所述液位計與所述主控制面板連接。

更進一步，所述主支撐架的四個支撐腿為可伸縮的支撐腿。

本發明通過在培育倉內設置遮陽裝置、營養液箱、水箱、補光裝置、溫度控制裝置、濕度控制裝置及主控制面板，使得草坪在培育倉內能夠更好地生長，滿足了草坪的需求量。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明具體實施例中一種草坪培育裝置的立體結構示意圖；

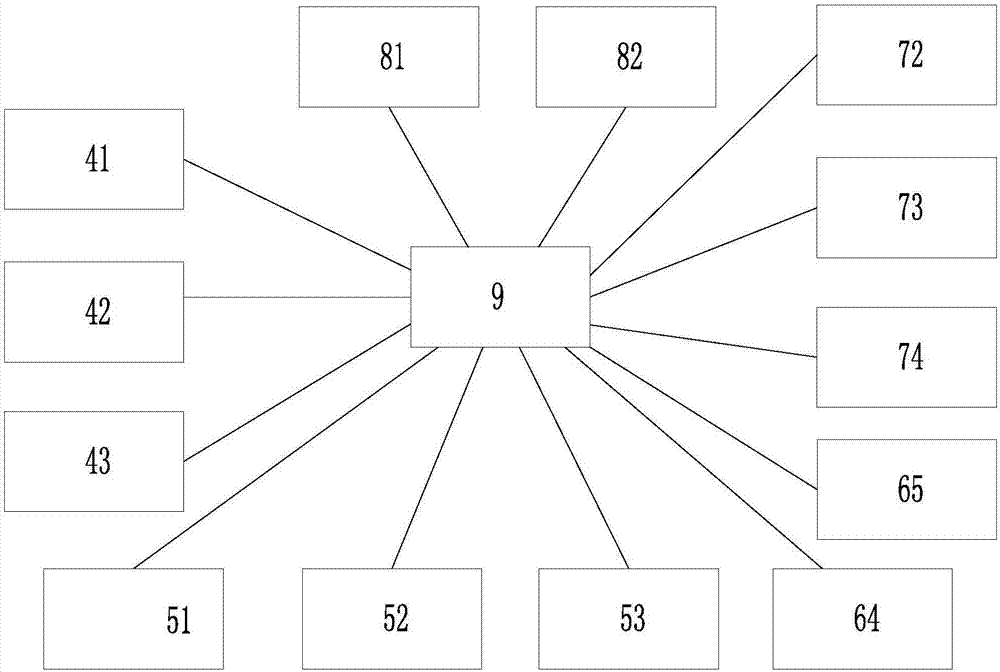

圖2為圖1所示的草坪培育裝置中的主控制面板與各個結構間的連接關系示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的具體實施例中，見圖1～圖2，一種草坪培育裝置，包括：培育倉1，培育倉1內相鄰設置有主支撐架2及副支撐架3。

在本發明的具體實施例中，見圖1～圖2，培育倉1內還設置有主控面板9、溫度控制裝置8、濕度控制裝置7及補光裝置6，溫度控制裝置8、濕度控制裝置7及補光裝置6均與主控制面板9連接。

在本發明的具體實施例中，見圖1～圖2，主支撐架2上安裝有遮陽裝置21，遮陽裝置21上開設有可開合的透風口。

在本發明的具體實施例中，見圖1～圖2，副支撐架3上安裝有水箱4、營養液箱5。

在本發明的具體實施例中，見圖1～圖2，營養液箱5上安裝有第一控制閥門51，第一控制閥門51上安裝有第一流量傳感器52，第一流量傳感器52及第一控制閥門51均與主控制面板9連接；第一控制閥門51連接有滴液器53。

在本發明的具體實施例中，見圖1～圖2，水箱4內安裝有水泵42，水箱4上安裝有第二控制閥門41，第二控制閥門41上安裝有第二流量傳感器43，水泵42、第二控制閥門41及第二流量傳感器43均與主控制面板9連接。

在本發明的具體實施例中，見圖1～圖2，補光裝置6包括設置于地面上的軌道63、可沿著軌道63移動的移動架61及設置于移動架61上的照明燈62，照明燈62連接有光敏傳感器64，移動架61上設置有位置傳感器65，光敏傳感器64及位置傳感器均65與主控制面板9連接。

在本發明的具體實施例中，見圖1～圖2，濕度控制裝置7包括儲水槽71、加濕器72、濕度傳感器73，儲水槽71與加濕器72連接，加濕器72及濕度傳感器73均與主控制面板9連接。

在本發明的具體實施例中，見圖1～圖2，加濕器72內安裝有液位計74，液位計74與主控制面板9連接。

在本發明的具體實施例中，見圖1～圖2，溫度控制裝置8包括溫度傳感器81、風扇82，溫度傳感器81及風扇82均與主控制面板9連接。

在本發明的具體實施例中，見圖1～圖2，主支撐架2的四個支撐腿為可伸縮的支撐腿。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明提出了一種草坪培育裝置，包括:培育倉，所述培育倉內相鄰設置有主支撐架及副支撐架，所述主支撐架上安裝有遮陽裝置，所述副支撐架上安裝有水箱、營養液箱，所述培育倉內還設置有主控面板、溫度控制裝置、濕度控制裝置及補光裝置，所述溫度控制裝置、濕度控制裝置及補光裝置均與所述主控制面板連接；本發明通過在培育倉內設置遮陽裝置、營養液箱、水箱、補光裝置、溫度控制裝置、濕度控制裝置及主控制面板，使得草坪在培育倉內能夠更好地生長，滿足了草坪的需求量。

技術研發人員：范子輝
受保護的技術使用者：合肥市禾興生態養殖科技有限公司
技術研發日：2017.05.27
技術公布日：2017.09.05
