本發明涉及溫室降溫技術領域，尤其涉及一種風機濕簾降溫裝置及控制方法。

背景技術：

目前，風機濕簾降溫裝置的設計上，濕簾采用立式安裝，而為了獲得好的降溫效果，濕簾設計的面積較大，高度在1—1.5米，擋住了溫室外陽光的射入，影響了溫室內濕簾側的采光，使得溫室內距離濕簾側4米內的植物生長因光照不足，受到嚴重影響。目前，在濕簾的控制上，只是根據室外濕度或室內溫度進行開啟或停止控制，沒有考慮實際的降溫效果；在風機的控制上，一般也只是根據室內外溫度進行簡單的開啟與停止的控制，不能獲得適宜的降溫通風量。目前的濕簾風機控制方法，能源的降溫效率較低，并造成了室內溫度的反復升降，空氣流動的驟起與驟停，使得溫室內環境的穩態性較差，影響了設備的運行和溫室內植物的生長。

技術實現要素：

為了克服現有的風機濕簾降溫裝置的不足，本發明提供了一種風機濕簾降溫裝置及控制方法，溫室濕簾的設計上，通過濕簾與立面呈一定夾角，降低了濕簾安裝的高度，減少了濕簾對溫室內濕簾側的遮陽，提高了溫室有效使用面積。采用霧化噴頭供水，增加了水與空氣的接觸面積與時間，使得水與空氣接觸更充分，提高了進行濕簾水氣化吸熱降溫時，外界空氣濕度的閾值，并提高了濕簾降溫裝置的降溫性能。在控制方法上，根據輻射強度、溫室內外的溫度、濕度差，控制變頻風機和濕簾水泵的啟動。在變頻風機的控制上，采用前饋控制的方法，計算最適宜的通風量與過簾風速，調節排風機的排風量進行控制，提高了能源的降溫效率。該加熱裝置適合應用于對光照要求高、降溫效果好、溫度控制精度高的溫室。

為了達到上述目的，本發明所采用的技術方案如下：一種風機濕簾降溫裝置，用于給溫室進行降溫，該降溫裝置包括殼體、側窗、室外氣溫傳感器、室外濕度傳感器、霧化噴頭、濕簾、供水管、回水池、水泵、輻射強度傳感器、室內氣溫傳感器、室內濕度傳感器、變頻風機、電動推桿、控制器；所述側窗鉸接在殼體的上端，電動推桿的一端與側窗鉸接，電動推桿的一端與殼體鉸接；所述濕簾設置在殼體內，所述回水池設置在濕簾的下方，所述水泵放置在回水池中，水泵的出水口與供水管的一端相連，供水管的另一端安裝霧化噴頭，霧化噴頭位于濕簾的上方，所述殼體上開有出風口，所述出風口位于濕簾和回水池之間，所述出風口與溫室的一側相通，所述變頻風機安裝在溫室的另一側，所述室外氣溫傳感器和室外濕度傳感器設置在溫室外，輻射強度傳感器、室內氣溫傳感器和室內濕度傳感器均設置在溫室內，所述室外氣溫傳感器、室外濕度傳感器、水泵、輻射強度傳感器、室內氣溫傳感器、室內濕度傳感器、變頻風機和電動推桿均與控制器相連。

進一步的，所述輻射強度傳感器、室內氣溫傳感器、室內濕度傳感器設置在溫室內中間位置。

進一步的，所述濕簾的進風側面與豎直平面的夾角為θ，0<θ≤90°。

進一步的，所述θ值優選為90°。

本發明的另一目的是提供一種風機濕簾降溫裝置的控制方法，該方法包括如下步驟：

步驟一、首先在控制器上設定室內啟動降溫的溫度閾值；控制器實時接收室外氣溫傳感器、室外濕度傳感器、輻射強度傳感器、室內氣溫傳感器以及室內濕度傳感器傳遞來的信息；

步驟二、室外氣溫傳感器、室內氣溫傳感器將檢測到的溫度信號以及輻射強度傳感器檢測到的室內太陽輻射值傳遞給控制器，控制器根據設定的啟動降溫的溫度閾值t、接收到的室外溫度以及輻射強度對室內溫度的影響值計算室內期望氣溫，室內期望氣溫th計算如下：

th＝ts+to+tr

to＝k1×(t-t0)

tr＝k2×(r-r0)

式中ts為設定的標準溫度；to為室外溫度對室內溫度的影響值，tr為太陽輻照度對室內溫度的影響值；k1為計算室外溫度對室內溫度影響值的影響系數，k2為計算太陽輻照度室內溫度影響值的影響系數，t為當前室外溫度,t0為指定的室外溫度參考值，r為當前室外輻照度，r0為指定的室外輻照度參考值；

如果室內期望氣溫th高于設定室內啟動降溫的溫度閾值t，控制器控制側窗開啟，變頻風機啟動工作；反之，則控制器控制變頻風機停止工作，控制電動推桿使側窗關閉；

步驟三、當控制器控制變頻風機啟動工作時，變頻風機通風量的計算如下：用當前室內實際測得的氣溫t2(n)與5分鐘前室內氣溫t2(n-1)的差|t2(n-1)-t2(n)|來衡量室內氣溫變化快慢；

設定閾值δ,當|t2(n-1)-t2(n)|≥δ時,采用比例調節法計算后5分鐘的風機通風量q(n+1)，即有：

q(n+1)＝q+kp×[t1(n+2)-t2(n)]+qo+qr

qo＝ko×(t-t0)

qr＝kr×(r-r0)

式中q為設定的標準通風量；t1(n+2)為10分鐘后的室內期望氣溫；kp為比例系數；qo為室外溫度對計算通風量的影響值，qr為太陽輻照度對計算通風量的影響值；ko為室外溫度對計算通風量的影響系數，kr為太陽輻照度對計算通風量的影響系數；

當|t2(n-1)-t2(n)|<δ,且|t2(n)-t1(n+2)|>δ1時，通過積分，消除穩態誤差，則后5分鐘的通風量q(n+1)為：

式中δi為正值積分系數,t(n)為設定的室內氣溫的降溫溫度，δ1為設定的另一個閾值；

步驟四、室外濕度傳感器和室內濕度傳感器每隔5分鐘進行一次濕度信號檢測，并將檢測到的濕度信號傳遞給控制器，控制器根據檢測到的濕度信號，控制水泵的停止或開啟，計算如下：

式中p為水泵的開啟狀態，1為開啟，0為停止；hi為室內濕度傳感器檢測到的濕度值；ho為室外濕度傳感器檢測到的濕度值；h為水泵啟動的濕度閾值；t1為室內氣溫傳感器檢測到的實際溫度值；t為設定室內啟動降溫的溫度閾值；c為水泵啟動的溫度閾值。

通過步驟一至步驟四，控制器控制風機的進風量和濕簾的開啟與停止，從而調節溫室內的溫度，使室內氣溫達到降溫的要求。

本發明的有益效果是：與濕簾直立式安裝設計相比，通過濕簾與水平面呈一定夾角，減少了濕簾對溫室內濕簾側的遮陽，提高了溫室有效使用面積；采用霧化噴頭供水，增加了水與空氣的接觸面積與時間，使得水與空氣接觸更充分，提高了進行濕簾水氣化吸熱降溫時，外界空氣濕度的閾值，并提高了濕簾降溫裝置的降溫性能；在變頻風機排放量的控制上，采用前饋控制的方法，根據輻射強度、溫室內外的溫度變化，計算最適宜的通風量與過簾風速，通過調節變頻風機的排風量進行控制，提高能源的降溫效率；在濕簾的控制上，通過室內外的濕度差，控制濕簾水泵的啟動和停止，提高能源的降溫效率。

附圖說明

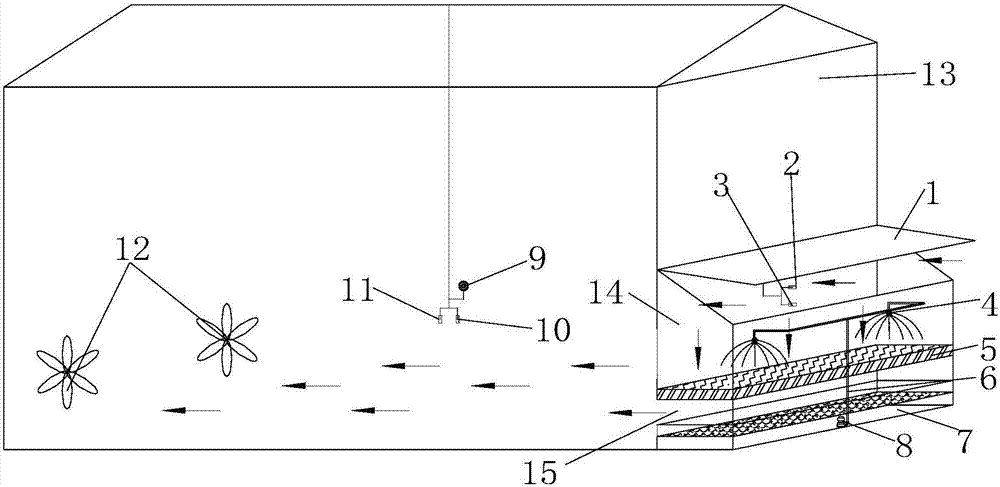

圖1是本發明的原理圖；

圖2是本發明濕簾側安裝的側面圖；

圖3是本發明控制流程圖；

圖中，側窗1、室外氣溫傳感器2、室外濕度傳感器3、霧化噴頭4、濕簾5、供水管6、回水池7、水泵8、輻射強度傳感器9、室內氣溫傳感器10、室內濕度傳感器11、變頻風機12、溫室13、殼體14、出風口15。

具體實施方式

下面結合附圖和實施例對本發明進一步的說明；

如圖1所示，一種風機濕簾降溫裝置，用于給溫室13進行降溫，該降溫裝置包括殼體14、側窗1、室外氣溫傳感器2、室外濕度傳感器3、霧化噴頭4、濕簾5、供水管6、回水池7、水泵8、輻射強度傳感器9、室內氣溫傳感器10、室內濕度傳感器11、變頻風機12、電動推桿、控制器；所述側窗1鉸接在殼體14的上端，電動推桿的一端與側窗1鉸接，電動推桿的一端與殼體14鉸接；所述濕簾5設置在殼體14內，所述回水池7設置在濕簾5的下方，所述水泵8放置在回水池7中，水泵8的出水口與供水管6的一端相連，供水管6的另一端安裝霧化噴頭4，霧化噴頭4位于濕簾5的上方，所述殼體14上開有出風口15，所述出風口15位于濕簾5和回水池7之間，所述出風口15與溫室的一側相通，所述變頻風機12安裝在溫室的另一側，所述室外氣溫傳感器2和室外濕度傳感器3設置在溫室外，輻射強度傳感器9、室內氣溫傳感器10和室內濕度傳感器11均設置在溫室內，所述室外氣溫傳感器2、室外濕度傳感器、水泵8、輻射強度傳感器9、室內氣溫傳感器10、室內濕度傳感器11、變頻風機12和電動推桿均與控制器相連；所述控制器可以采用priva公司connext型號的產品，但不限于此。

進一步的，所述輻射強度傳感器9、室內氣溫傳感器10、室內濕度傳感器11設置在溫室內中間位置。

如圖2所示，所述濕簾5的進風側面與豎直平面的夾角為θ，0<θ≤90°；θ值優選為90°。

濕簾6采用水泵8和布置于濕簾6上方的霧化噴頭5供水，采用布置于濕簾6下方的回水池7進行回水的收集。

變頻風機12啟動時，水泵8通過霧化噴頭5噴水，干熱空氣因溫室負壓被吸入，通過濕簾6上方的噴水霧化區域，水氣化帶走部分熱量，未氣化的水落入濕簾6，還未達到飽和濕度的空氣通過濕簾2,濕簾2上的水氣化，進一步對進入的空氣降溫，得到濕冷空氣，濕冷空氣進入溫室內，降低溫室內的環境溫度。濕冷空氣在溫室內吸收進入溫室的太陽輻射熱量而升溫，通過變頻風機12被排出到溫室外界。

在風機濕簾降溫裝置的控制上，采用變頻風機排風量的變化與濕簾水泵啟動與停止噴霧進行控制。由于溫室內溫度受到室外溫度、太陽輻照因子的影響，因此，采用帶前饋的比例積分進行變頻風機排風量的控制方法(如圖3所示)，具體包括以下步驟：

步驟一、首先在控制器上設定室內啟動降溫的溫度閾值；控制器實時接收室外氣溫傳感器2、室外濕度傳感器3、輻射強度傳感器9、室內氣溫傳感器10以及室內濕度傳感器11傳遞來的信息；

步驟二、室外氣溫傳感器2、室內氣溫傳感器10將檢測到的溫度信號以及輻射強度傳感器9檢測到的室內太陽輻射值傳遞給控制器，控制器根據設定的啟動降溫的溫度閾值t、接收到的室外溫度以及輻射強度對室內溫度的影響值計算室內期望氣溫，室內期望氣溫th計算如下：

th＝ts+to+tr

to＝k1×(t-t0)

tr＝k2×(r-r0)

式中ts為設定的標準溫度；to為室外溫度對室內溫度的影響值，tr為太陽輻照度對室內溫度的影響值；k1為計算室外溫度對室內溫度影響值的影響系數，k2為計算太陽輻照度室內溫度影響值的影響系數，t為當前室外溫度,t0為指定的室外溫度參考值，r為當前室外輻照度，r0為指定的室外輻照度參考值；

如果室內期望氣溫th高于設定室內啟動降溫的溫度閾值t，控制器控制側窗1開啟，變頻風機12啟動工作；反之，則控制器控制變頻風機12停止工作，控制電動推桿使側窗1關閉；

步驟三、當控制器控制變頻風機12啟動工作時，變頻風機通風量的計算如下：用當前室內實際測得的氣溫t2(n)與5分鐘前室內氣溫t2(n-1)的差|t2(n-1)-t2(n)|來衡量室內氣溫變化快慢；

設定閾值δ,當|t2(n-1)-t2(n)|≥δ時,采用比例調節法計算后5分鐘的風機通風量q(n+1)，即有：

q(n+1)＝q+kp×[t1(n+2)-t2(n)]+qo+qr

qo＝ko×(t-t0)

qr＝kr×(r-r0)

式中q為設定的標準通風量；t1(n+2)為10分鐘后的室內期望氣溫；kp為比例系數；qo為室外溫度對計算通風量的影響值，qr為太陽輻照度對計算通風量的影響值；ko為室外溫度對計算通風量的影響系數，kr為太陽輻照度對計算通風量的影響系數；

當|t2(n-1)-t2(n)|<δ,且|t2(n)-t1(n+2)|>δ1時，通過積分，消除穩態誤差，則后5分鐘的通風量q(n+1)為：

式中δi為正值積分系數,t(n)為設定的室內氣溫的降溫溫度，δ1為設定的另一個閾值；

步驟四、室外濕度傳感器3和室內濕度傳感器11每隔5分鐘進行一次濕度信號檢測，并將檢測到的濕度信號傳遞給控制器，控制器根據檢測到的濕度信號，控制水泵8的停止或開啟，計算如下：

式中p為水泵的開啟狀態，1為開啟，0為停止；hi為室內濕度傳感器11檢測到的濕度值；ho為室外濕度傳感器3檢測到的濕度值；h為水泵啟動的濕度閾值；t1為室內氣溫傳感器10檢測到的實際溫度值；t為設定室內啟動降溫的溫度閾值；c為水泵啟動的溫度閾值。

通過步驟一至步驟四，控制器控制風機的進風量和濕簾的開啟與停止，從而調節溫室內的溫度，使室內氣溫達到降溫的要求。
