本發明涉及農用設備領域，特別是一種太陽能大棚噴水設備。

背景技術：

大棚原是蔬菜生產的專用設備，隨著生產的發展大棚的應用越加廣泛，現已用于盆花、葡萄、草莓、西瓜、甜瓜、桃及柑桔等栽培。

大棚的組成是用竹木桿、水泥桿、輕型鋼管或管材等材料做骨架，做成立柱、拉桿、拱桿及壓桿，覆蓋塑料薄膜而成為拱圓形的料棚，由于大棚內溫度較高，需要及時澆水，并且需要散熱通風，現有技術中的噴水通常采用水泵利用水管進行澆灌，這種澆灌不均勻，而且當溫度過高時需要及時提醒人們散熱通風，保證裝置能夠自動進行噴水澆灌，另外裝置具有節能效果，因此設置本裝置是不很有必要的。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種太陽能大棚噴水設備。

實現上述目的本發明的技術方案為，一種太陽能大棚噴水設備，包括圓形承載板,所述圓形承載板下表面固定連接有多個傾斜支桿，所述圓形承載板上表面中心處加工有圓形開口，所述圓形開口內嵌裝有出水管，所述出水管一端固定連接有折形水管，所述折形水管一端固定連接有拉伸水管，所述出水管另一端固定連接有圓臺形噴水頭，所述圓臺形噴水頭側表面加工有多個出水口，所述多個出水口內的每個出水口內均嵌裝有圓形套管，所述每個圓形套管一端均固定連接有扇形噴頭，所述圓形承載板外設有蓄水箱，所述蓄水箱內設有微型泵，所述拉伸水管一端與蓄水箱內的微型泵相連接，所述蓄水箱上表面加工有進水口，所述進水口內嵌裝有集雨漏斗，所述集雨漏斗內嵌裝有保護篩網，所述集雨漏斗上表面鉸鏈連接有電磁檔門，所述蓄水箱內側表面設有液位計，所述圓臺形噴水頭上表面設有矩形箱體，所述矩形箱體上表面設有太陽能板，所述矩形箱體內設有溫度傳感器、語音模塊、能量轉換器和蓄電池，所述矩形箱體右側表面設有揚聲器。

所述多個傾斜支桿內的每個傾斜支桿下表面均固定連接有矩形墊片，所述每個矩形墊片上表面四角處均加工有螺紋通孔，所述每個螺紋通孔內均嵌裝有與地面相連接的緊定螺釘。

所述每相鄰的一對傾斜支桿之間固定連接有條形橫桿，所述出水管上套裝有壓力控制閥。

所述折形水管與拉伸水管連接處套裝有密封橡膠圈。

所述多個出水口的數量為3-5個，所述多個出水口在同一圓周面等角度均勻分布。

所述多個傾斜支桿的數量為3-5個，所述多個傾斜支桿在同一圓周面等角度均勻分布，所述多個傾斜支桿與水平面的夾角為60°。

利用本發明的技術方案制作的一種太陽能大棚噴水設備，自動澆灌均勻，澆灌面積廣，警示提醒人們通風效果好，方便收集雨水，結構新穎，操作簡單，節能效果好。

附圖說明

圖1是本發明所述一種太陽能大棚噴水設備的結構示意圖；

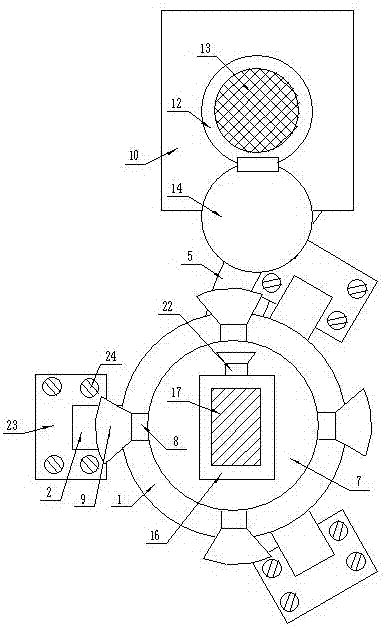

圖2是本發明所述一種太陽能大棚噴水設備的俯視圖；

圖3是本發明所述一種太陽能大棚噴水設備的側視圖；

圖中，1、圓形承載板；2、傾斜支桿；3、出水管；4、折形水管；5、拉伸水管；6、密封橡膠圈；7、圓臺形噴水頭；8、圓形套管；9、扇形噴頭；10、蓄水箱；11、微型泵；12、集雨漏斗；13、保護篩網；14、電磁檔門；15、液位計；16、矩形箱體；17、太陽能板；18、溫度傳感器；19、語音模塊；20、能量轉換器；21、蓄電池；22、揚聲器；23、矩形墊片；24、緊定螺釘；25、條形橫桿；26、壓力控制閥。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-3所示，一種太陽能大棚噴水設備，包括圓形承載板1,所述圓形承載板1下表面固定連接有多個傾斜支桿2，所述圓形承載板1上表面中心處加工有圓形開口，所述圓形開口內嵌裝有出水管3，所述出水管3一端固定連接有折形水管4，所述折形水管4一端固定連接有拉伸水管5，所述出水管3另一端固定連接有圓臺形噴水頭7，所述圓臺形噴水頭7側表面加工有多個出水口，所述多個出水口內的每個出水口內均嵌裝有圓形套管8，所述每個圓形套管8一端均固定連接有扇形噴頭9，所述圓形承載板1外設有蓄水箱10，所述蓄水箱10內設有微型泵11，所述拉伸水管5一端與蓄水箱10內的微型泵11相連接，所述蓄水箱10上表面加工有進水口，所述進水口內嵌裝有集雨漏斗12，所述集雨漏斗12內嵌裝有保護篩網13，所述集雨漏斗12上表面鉸鏈連接有電磁檔門14，所述蓄水箱10內側表面設有液位計15，所述圓臺形噴水頭7上表面設有矩形箱體16，所述矩形箱體16上表面設有太陽能板17，所述矩形箱體16內設有溫度傳感器18、語音模塊19、能量轉換器20和蓄電池21，所述矩形箱體16右側表面設有揚聲器22；所述多個傾斜支桿2內的每個傾斜支桿2下表面均固定連接有矩形墊片23，所述每個矩形墊片23上表面四角處均加工有螺紋通孔，所述每個螺紋通孔內均嵌裝有與地面相連接的緊定螺釘24；所述每相鄰的一對傾斜支桿2之間固定連接有條形橫桿25，所述出水管3上套裝有壓力控制閥26；所述折形水管4與拉伸水管5連接處套裝有密封橡膠圈6；所述多個出水口的數量為3-5個，所述多個出水口在同一圓周面等角度均勻分布；所述多個傾斜支桿2的數量為3-5個，所述多個傾斜支桿2在同一圓周面等角度均勻分布，所述多個傾斜支桿2與水平面的夾角為60°。

本實施方案的特點為，圓形承載板1用于固定出水管3和圓臺形噴水頭7,多個傾斜支桿2用于固定支撐裝置，增加裝置的穩定性，圓形套管8與扇形噴頭9相連接，增大噴淋面積，蓄水箱10內的微型泵11與拉伸水管5相連接開始噴水，壓力控制閥26控制出水壓力，便于遠近噴淋，集雨漏斗12方便收集雨水，保護篩網13起到過濾保護作用，防止堵塞，液位計15感應到水位高低，便于自動控制電磁檔門14開關，有利于雨水收集，太陽能板17吸收太陽能，通過能量轉換器20將太陽能轉轉成電能儲存在蓄電池21內供裝置使用，達到節能效果，溫度傳感器18感應大棚內的溫度，便于及時警示人們通風散熱，語音模塊19和揚聲器22相配合擴大音量，自動澆灌均勻，澆灌面積廣，警示提醒人們通風效果好，方便收集雨水，結構新穎，操作簡單，節能效果好。

在本實施方案中，首先在本裝置空閑處安裝可編程系列控制器，以mam-200型號的控制器為例，將該型號控制器的九個輸出端子通過導線分別與微型泵11、電磁檔門14、液位計15、太陽能板17、溫度傳感器18、語音模塊19、能量轉換器20、揚聲器22和壓力控制閥26的輸入端連接。本領域人員通過控制器編程后，完全可控制各個電器件的工作順序，具體工作原理如下：圓形承載板1用于固定出水管3,多個傾斜支桿2用于固定支撐裝置，出水管3與折形水管4和拉伸水管5相連接控制出水，圓臺形噴水頭7側表面的多個出水口用于噴水，通過圓形套管8與扇形噴頭9相連接，蓄水箱10內的微型泵11與拉伸水管5相連接開始噴水，此時壓力控制閥26控制出水壓力，進水口內嵌裝的集雨漏斗12方便收集雨水，保護篩網13起到過濾保護作用，蓄水箱10內側表面的液位計15感應到水位過高時，此時電磁檔門14自動關閉，阻止進水，反之液位計15感應到水位過低時，電磁檔門14自動打開進行雨水收集，矩形箱體16用于承載電性元件，太陽能板17吸收太陽能，通過能量轉換器20將太陽能轉轉成電能儲存在蓄電池21內供裝置使用，溫度傳感器18感應大棚內的溫度，當溫度過高時，語音模塊19發出聲響，通過揚聲器22擴大音量，及時警示人們通風散熱，矩形墊片23上螺紋通孔內嵌裝的緊定螺釘24便于裝置與地面緊固連接，條形橫桿25增加裝置的穩定性，密封橡膠圈6防止漏水。

實施例2：液位計可替換為水位傳感器，其他結構與實施例1相同，同樣能夠達到檢測水位高度的效果。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
