本發明涉及水產品養殖技術領域,尤其是指池塘養殖用的小型增氧裝置。
背景技術:
現有的池塘小型增氧機都是三個氣囊,再在三個氣囊中間連接支架,在支架上安裝電機和攪水葉片,通過攪水葉片攪水增氧,這種方式氣囊使用壽命有限,時常會發生漏氣的情況,一旦發生漏氣整個裝置就會向水里傾斜,造成安裝隱患。
技術實現要素:
本發明的目的在于克服現有技術的不足,提供一種池塘養殖用的結構合理、使用效果好的小型增氧裝置。
為實現上述目的,本發明所提供的技術方案為:池塘養殖用的小型增氧裝置,它包括有環形的浮體,浮體頂部設有支架,支架頂部安裝有電機,電機頂部設有防水罩,電機傳動軸向下與增氧軸頂部相連接,增氧軸底部向下穿過支架和浮體后與增氧環相連接,增氧環呈上大下小的錐形,增氧環表面均勻分布有若干條攪水葉片,攪水葉片呈螺旋形分布在增氧環表面,位于浮體內的增氧軸上安裝有浮力環,浮力環表面均勻分布有若干條浮力葉片,浮力葉片呈螺旋形分布在浮力環表面,浮力葉片的螺旋方向與攪水葉片的螺旋方向相反。
所述的浮體為氣囊或泡沫材料制成的環形體。
所述的防水罩底部通過支板固定安裝在支架頂部。
所述的防水罩呈主小下大的圓錐形。
所述的增氧環上設有若干個上下貫穿的攪水孔。
本發明在采用上述方案后,未詳述的結構及安裝方式均可采用市面常規結構及安裝,通過環形浮體使裝置各部位受力均勻,攪水葉片的螺旋方向與電機旋轉方向一致,用于攪水增氧,浮力葉片螺旋方向相反,浮力葉片平時不與水面接觸,當裝置發生下沉?xí)r,浮力葉片與水面接觸產生螺旋槳的作用,防止裝置發生下沉。采用本方案后的結構合理、使用效果好。
附圖說明
圖1為本發明的整體結構示意圖。

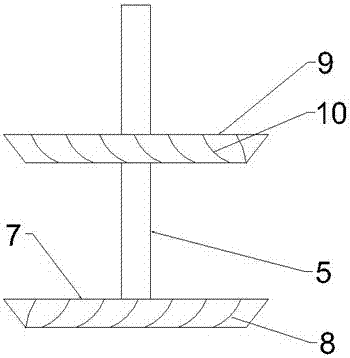

圖2為本發明的浮力葉片結構示意圖。
具體實施方式
下面結合所有附圖對本發明作進一步說明,本發明的較佳實施例為:參見附圖1和附圖2,本實施例所述的池塘養殖用的小型增氧裝置包括有環形的浮體1,浮體1為氣囊或泡沫材料制成的環形體,浮體1頂部設有支架2,支架2頂部安裝有電機4,電機4頂部設有防水罩3,防水罩3呈主小下大的圓錐形,防水罩3底部通過支板6固定安裝在支架2頂部,電機4傳動軸向下與增氧軸5頂部相連接,增氧軸5底部向下穿過支架2和浮體1后與增氧環7相連接,增氧環7呈上大下小的錐形,增氧環7上設有若干個上下貫穿的攪水孔,增氧環7表面均勻分布有若干條攪水葉片8,攪水葉片8呈螺旋形分布在增氧環7表面,位于浮體1內的增氧軸5上安裝有浮力環9,浮力環9表面均勻分布有若干條浮力葉片10,浮力葉片10呈螺旋形分布在浮力環9表面,浮力葉片10的螺旋方向與攪水葉片8的螺旋方向相反。本實施例未詳述的結構及安裝方式均可采用市面常規結構及安裝,通過環形浮體使裝置各部位受力均勻,攪水葉片的螺旋方向與電機旋轉方向一致,用于攪水增氧,浮力葉片螺旋方向相反,浮力葉片平時不與水面接觸,當裝置發生下沉?xí)r,浮力葉片與水面接觸產生螺旋槳的作用,防止裝置發生下沉。采用本實施例后的結構合理、使用效果好。
以上所述之實施例只為本發明之較佳實施例,并非以此限制本發明的實施范圍,故凡依本發明之形狀、原理所作的變化,均應涵蓋在本發明的保護范圍內。
