本發明涉及農業種植領域，具體涉及一種多功能育苗裝置。

背景技術：

育苗是指在，苗圃、溫床或溫室里培育幼苗，以備移植至土地里去栽種，也可指各種生物細小時經過人工保護直至能獨立生存的階段。目前很多育苗裝置，都是有育苗盤，育苗盤上有多個育苗腔，育苗腔內放置軟塑料育苗杯，當幼苗長到合適的大小，能夠獨立存活時，運輸?shù)皆苑N的土地，然后取出育苗杯，破杯后，將幼苗移種到土地中。

其存在以下缺點：1、育苗盤大多為整體結構，有不能成活的幼苗在里面時，需要單獨取出，或者一起運送到栽種的土地，再取出，勞動強度大；2、育苗盤內需要使用軟塑料育苗杯，保證取出過程，培養土保持整體，但是在移栽時，還是需要將軟塑料杯破壞，再種植到土地中，浪費軟塑料育苗杯，還造成環境污染；3、在破壞軟塑料育苗杯的時候，一般是用力撕開，容易將營養土弄碎，傷及幼苗根系，不利于移栽后的存活。

技術實現要素：

為克服所述不足，本發明的目的在于提供一種多功能育苗裝置，不需要軟塑育苗杯，有利于營養土隨幼苗一起移出，保證營養土和根系的完整，更有利于移栽的成活率。

本發明解決其技術問題所采用的技術方案是：一種多功能育苗裝置，包括杯體、第一壓板、第二壓板，杯體設為多面錐形結構，最好為四面錐形結構，杯體水平面上的橫截面為等邊形，所述第一壓板包括側壓板、托板、第一施力板、第二銷孔環，所述側壓板的底端設有托板，托板與側壓板呈90-110°夾角，所述側壓板的上端設有第二銷孔環，第二銷孔環位于遠離托板的一側，第二銷孔環上設有第一施力板，第一施力板與側壓板呈135-170°夾角，位于遠離托板的一側，杯體的上端邊緣沿相鄰的兩個側邊設有第一銷孔環，活動銷軸可拆卸穿過杯體上其中一個側邊的第一銷孔環、第二銷孔環的銷孔，將杯體和側壓板鉸接在一起，側壓板位于杯體內、托板位于杯體底部；

所述第二壓板的上端邊緣設有第三銷孔環，第三銷孔,上設有第二施力板，第二施力板與第二壓板呈135-170°夾角，固定銷軸穿過杯體另一個側邊的第一銷孔環、第三銷孔環的銷孔，將杯體和第二壓板鉸接在一起，第二壓板位于杯體內。

具體地，所示托板設為網孔板，或多個條狀板。

具體地，所述杯體1底部設有第一透氣孔，杯體底邊固定設有支撐肋條，支撐肋條上設有第二透氣孔。

具體地，還包括托盤，托盤表面設有卡接塊，卡接塊卡接在支撐肋條內，卡接塊的外邊緣與支撐肋條的內邊緣的尺寸相配合，卡接塊能夠容納在支撐肋條形成的腔體。

具體地，所述卡接塊的高度大于支撐肋條的高度。

本發明具有以下有益效果：本發明結構簡單，能夠單獨使用，不需要軟塑育苗杯；在杠桿原理下，側壓板和第二壓板會向內擠壓營養土，將營養土擠壓在一起，增強營養土之間的粘合力，將營養土的底部橫截面擠壓的更小，有利于營養土隨幼苗一起移出；在托板的托舉作用下，將幼苗及營養土整體移出，直接移送到土地上挖好的苗穴內，稍微傾斜托板，將托板移出，即完成了幼苗定位，將苗穴原土回填到苗穴與營養土之間的縫隙即可，這樣保證營養土和根系的完整，更有利于移栽的成活率。

附圖說明

圖1為本發明的實施例一的結構示意圖。

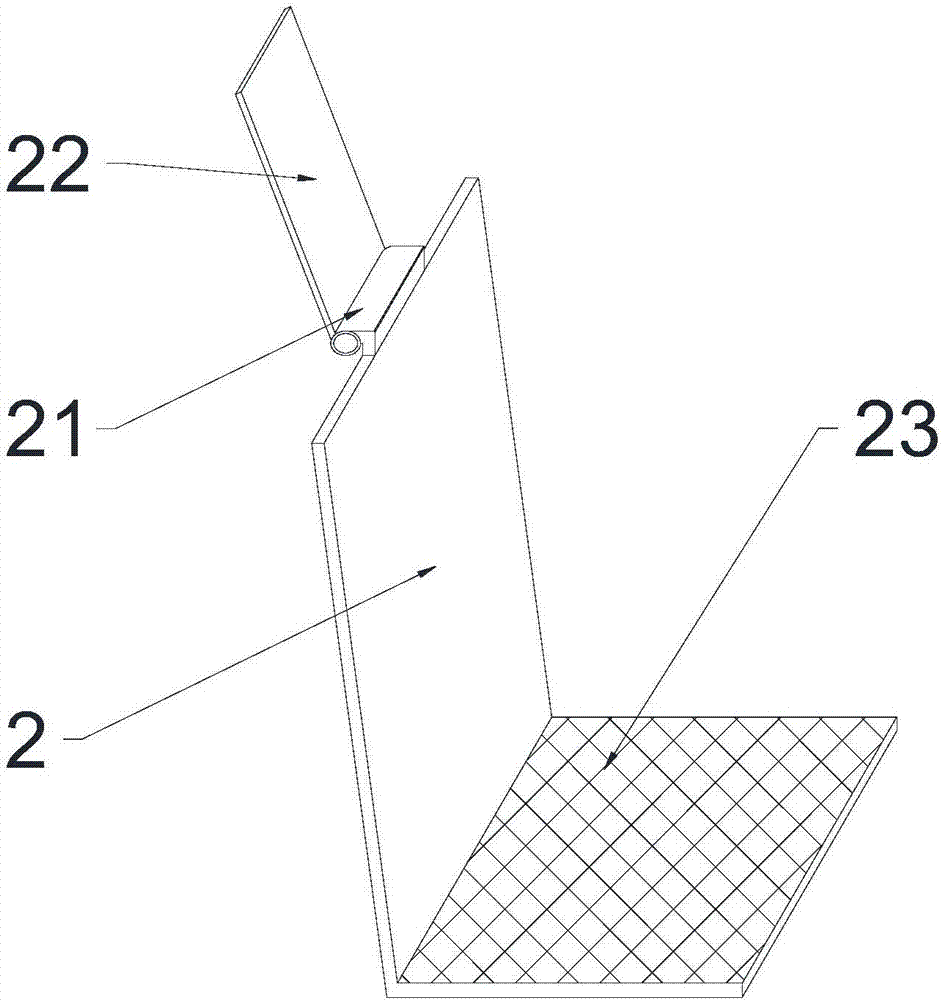

圖2為本發明的實施例一中壓托板的結構示意圖。

圖3為本發明的實施例二中壓托板的結構示意圖。

圖4為本發明的實施例三的結構示意圖。

圖5為本發明的實施例三的杯體結構示意圖。

圖6為本發明的實施例三的杯托結構示意圖。

圖7為本發明的移出營養土和幼苗時的示意圖。

圖中1杯體，11第一銷孔環，12支撐肋條，13第二透氣孔，14第一透氣孔，2側壓板，21第二銷軸環，22第一施力板，23網孔板，24條狀板，3活動銷軸，4第二壓板，41第三銷軸環，42第二施力板，5托板，51卡接塊，6營養土。

具體實施方式

現在結合附圖對本發明作進一步詳細的說明。

實施例一

如圖1、圖2所示的一種多功能育苗裝置，包括杯體1、第一壓板、第二壓板4，杯體1設為多面錐形結構，最好為四面錐形結構，杯體水平面上的橫截面為等邊形，所述第一壓板包括側壓板2、托板、第一施力板22、第二銷孔環21，所述側壓板2的底端設有托板，托板與側壓板2呈90-110°夾角，所述側壓板2的上端設有第二銷孔環21，第二銷孔環21位于遠離托板的一側，第二銷孔環21上設有第一施力板22，第一施力板22與側壓板2呈135-170°夾角，位于遠離托板的一側，杯體1的上端邊緣沿相鄰的兩個側邊設有第一銷孔環11，活動銷軸3可拆卸穿過杯體1上其中一個側邊的第一銷孔環11、第二銷孔環21的銷孔，將杯體1和側壓板2鉸接在一起，側壓板2位于杯體1內、托板位于杯體1底部；

所述第二壓板4的上端邊緣設有第三銷孔環41，第三銷孔,41上設有第二施力板42，第二施力板42與第二壓板4呈135-170°夾角，固定銷軸穿過杯體另一個側邊的第一銷孔環11、第三銷孔環41的銷孔，將杯體1和第二壓板4鉸接在一起，第二壓板4位于杯體1內。

育苗前，將裝置按照圖1的狀態進行裝配，向杯體1內填充營養土6，期間保持側壓板2和第二壓板4緊貼杯體1內壁，填充完營養土后，按照具體品種的育苗要求進行播種，待苗長成幼苗，需要移栽時，同時按壓第一施力板22、第二施力板42，在杠桿原理下，側壓板22和第二壓板42會向內擠壓營養土6，將營養土6擠壓在一起，增強營養土6之間的粘合力，同時，將營養土6的底部橫截面擠壓的更小，有利于營養土6隨幼苗一起移出；擠壓完成后，將活動銷軸3拔出，提起第一壓板，在托板的托舉作用下，將幼苗及營養土6整體移出，直接移送到土地上挖好的苗穴內，稍微傾斜托板，將托板移出，即完成了幼苗定位，將苗穴原土回填到苗穴與營養土6之間的縫隙即可，圖7所示，這樣保證營養土6和根系的完整，更有利于移栽的成活率。

具體地，所示托板設為網孔板23。

實施例二

如圖3所示的一種多功能育苗裝置，其托板設為多個條狀板24。

實施例三

如圖4、圖5、圖6所示的一種多功能育苗裝置，其杯體1底部設有第一透氣孔14，杯體1底邊固定設有支撐肋條12，支撐肋條12上設有第二透氣孔13。

具體地，還包括托盤5，托盤5表面設有卡接塊51，卡接塊51卡接在支撐肋條12內，卡接塊51的外邊緣與支撐肋條12的內邊緣的尺寸相配合，卡接塊51能夠容納在支撐肋條12形成的腔體，并過盈配合，這樣在挪動杯體1時，可以一起挪動托盤5，不用單獨挪動，有利于節約勞動強度，且托盤5能夠收集杯體1內流出的水。

具體地，所述卡接塊51的高度大于支撐肋條12的高度，當有水分流出時，保證杯體1內的通氣。

本發明不局限于所述實施方式，任何人應得知在本發明的啟示下作出的結構變化，凡是與本發明具有相同或相近的技術方案，均落入本發明的保護范圍之內。

本發明未詳細描述的技術、形狀、構造部分均為公知技術。

技術特征：

技術總結
本發明涉及一種多功能育苗裝置，包括杯體、第一壓板、第二壓板，杯體設為多面錐形結構，最好為四面錐形結構，杯體水平面上的橫截面為等邊形，所述第一壓板包括側壓板、托板、第一施力板、第二銷孔環，活動銷軸可拆卸穿過杯體上其中一個側邊的第一銷孔環、第二銷孔環的銷孔，將杯體和側壓板鉸接在一起，側壓板位于杯體內、托板位于杯體底部；所述第二壓板的上端邊緣設有第三銷孔環，固定銷軸穿過杯體另一個側邊的第一銷孔環、第三銷孔環的銷孔，將杯體和第二壓板鉸接在一起，第二壓板位于杯體內。本發明不需要軟塑育苗杯，有利于營養土隨幼苗一起移出，保證營養土和根系的完整，更有利于移栽的成活率。

技術研發人員：李會玲
受保護的技術使用者：李會玲
技術研發日：2017.06.07
技術公布日：2017.10.13
