本發明涉及垂釣工具技術領域，尤其涉及一種多功能抽屜式垂釣箱。

背景技術：

釣魚屬于一種戶外運動，目標是用漁具把魚從水里釣上來，而且釣魚不限制性別與年齡，大人小孩子都喜歡。釣魚親近大自然，陶冶情操。

目前，在釣魚的過程中通常會使用到裝魚的魚箱，傳統的魚箱結構簡單，只有單一的儲魚功能，使用不夠靈活，同時，現有的擁有多功能的魚箱，一般結構復雜重量大，且部件數量多，不方便攜帶。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種多功能抽屜式垂釣箱。

為了實現上述目的，本發明采用了如下技術方案：

一種多功能抽屜式垂釣箱，包括支座，所述支座的頂部固定有箱體，且箱體的內部設有儲魚抽屜，且支座的一側設有第一安裝槽，所述第一安裝槽的內部轉動連接有坐板，且坐板遠離箱體的一側設有第二安裝槽，所述第二安裝槽的兩端轉動連接有支腿板，且支腿板相互靠近的一側設有限位釘，所述箱體的頂部設有位于儲魚抽屜和第一安裝槽之間的安裝孔，且安裝孔內套接有圓形導向管，所述圓形導向管的內部套接有支撐桿，且支撐桿的頂部垂直固定有遮陽板，所述支撐桿沿長度方向設有等距離設置的固定孔，且固定孔內套接有固定釘。

優選的，所述箱體的頂部設有放置槽，且放置槽與遮陽板的大小適配。

優選的，所述放置槽的底部設有多個與儲魚抽屜內部連通的透氣孔。

優選的，所述坐板設有與限位釘大小適配的通孔，且限位釘套接在通孔內。

優選的，所述遮陽板為硬質橡膠材料制成，且遮陽板的形狀為圓形，且遮陽板的頂部設有抽拉環。

優選的，所述儲魚抽屜的一側設有與箱體固定的魚餌放置盒。

本發明中，通過抽拉環、支撐桿、導向管和固定釘等結構的配合使用，使得遮陽板能夠改變高度和旋轉角度，進而方便遮陽或遮雨，且遮陽板位于放置槽內時，不占空間，攜帶方便，使用靈活；設置的坐板能夠轉動，自由轉進或轉出第二安裝槽，不占空間，攜帶方便，同時，還能當板凳使用，使用靈活。

附圖說明

圖1為本發明提出的一種多功能抽屜式垂釣箱的結構示意圖；

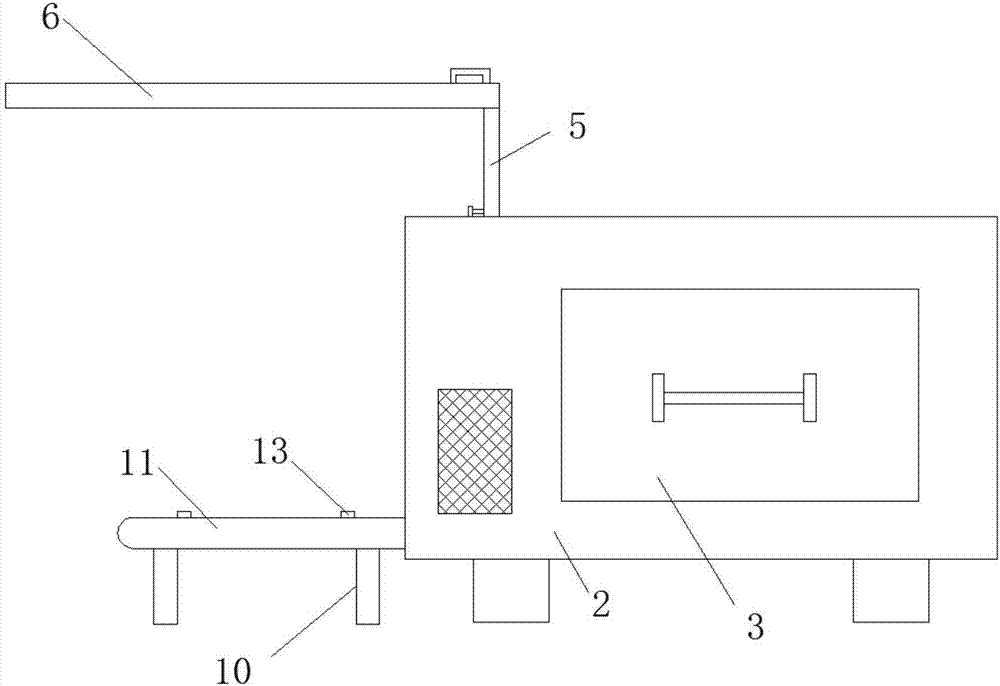

圖2為本發明提出的一種多功能抽屜式垂釣箱的正視示意圖。

圖中：1支座、2箱體、3儲魚抽屜、4圓形導向管、5支撐桿、6遮陽板、7放置槽、8固定釘、9第一安裝槽、10支腿板、11坐板、12第二安裝槽、13限位釘。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-2，一種多功能抽屜式垂釣箱，包括支座1，支座1的頂部固定有箱體2，且箱體2的內部設有儲魚抽屜3，且支座1的一側設有第一安裝槽9，第一安裝槽9的內部轉動連接有坐板11，且坐板11遠離箱體2的一側設有第二安裝槽12，第二安裝槽12的兩端轉動連接有支腿板10，且支腿板10相互靠近的一側設有限位釘13，箱體2的頂部設有位于儲魚抽屜3和第一安裝槽9之間的安裝孔，且安裝孔內套接有圓形導向管4，圓形導向管4的內部套接有支撐桿5，且支撐桿5的頂部垂直固定有遮陽板6，支撐桿5沿長度方向設有等距離設置的固定孔，且固定孔內套接有固定釘8，箱體2的頂部設有放置槽7，且放置槽7與遮陽板6的大小適配，放置槽7的底部設有多個與儲魚抽屜3內部連通的透氣孔，坐板11設有與限位釘13大小適配的通孔，且限位釘13套接在通孔內，遮陽板6為硬質橡膠材料制成，且遮陽板6的形狀為圓形，且遮陽板6的頂部設有抽拉環，儲魚抽屜3的一側設有與箱體2固定的魚餌放置盒。

工作原理：本發明在使用時，通過抽拉遮陽板6的頂部設有抽拉環，可以將遮陽板6從放置槽7內抽出或抽入，不占空間，使用靈活，同時，旋轉遮陽板6可以將遮陽板6旋轉到需要遮陽的位置。通過抽拉支撐桿5可以調節支撐桿5伸出或伸入圓形導向管4內的長度，與固定釘8配合使用，可以改變遮陽板6的高度，方便不同身高的使用者使用。設置的坐板11可以轉動，因此能夠轉進或轉出第二安裝槽12，不占空間，方便搬運，同事還能當板凳使用。通過設置的儲魚抽屜3和坐板11的配合使用，使得每次放魚都十分簡單，不需站立。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種多功能抽屜式垂釣箱，包括支座，所述支座的頂部固定有箱體，且箱體的內部設有儲魚抽屜，且支座的一側設有第一安裝槽，所述第一安裝槽的內部轉動連接有坐板，且坐板遠離箱體的一側設有第二安裝槽，所述第二安裝槽的兩端轉動連接有支腿板，且支腿板相互靠近的一側設有限位釘，所述箱體的頂部設有位于儲魚抽屜和第一安裝槽之間的安裝孔，且安裝孔內套接有圓形導向管，所述圓形導向管的內部套接有支撐桿。本發明通過抽拉環、支撐桿、導向管和固定釘等結構的配合使用，使得遮陽板能夠改變高度和旋轉角度，方便遮陽或遮雨，且遮陽板位于放置槽內時，不占空間，攜帶方便，使用靈活。

技術研發人員：司圣良;秦樹旻;孫靜波;蒲蓉;司蓬;司罡;汪輝
受保護的技術使用者：合肥湖畔綠緣休閑農場有限責任公司
技術研發日：2017.06.23
技術公布日：2017.08.18
